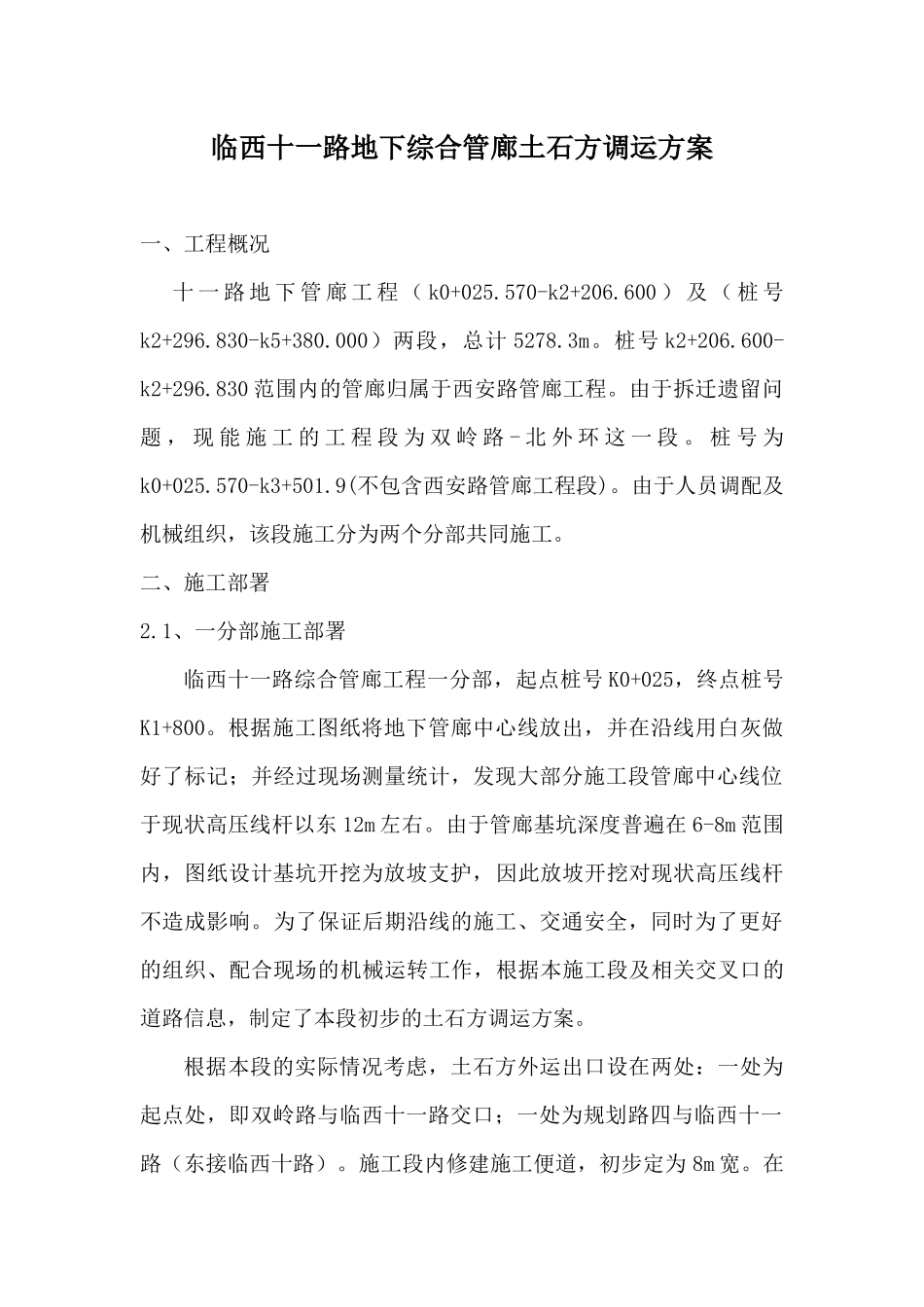

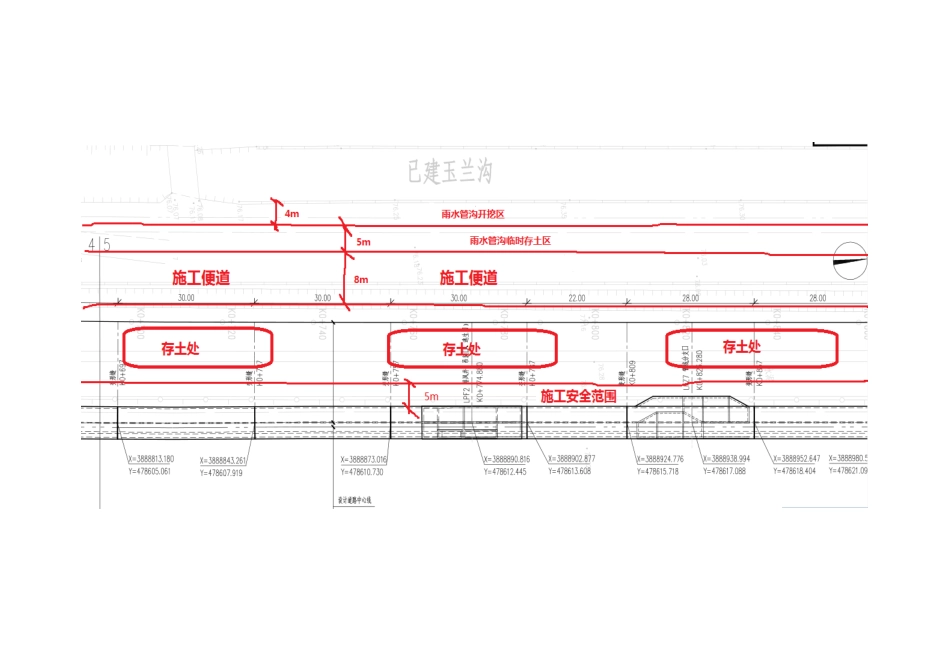

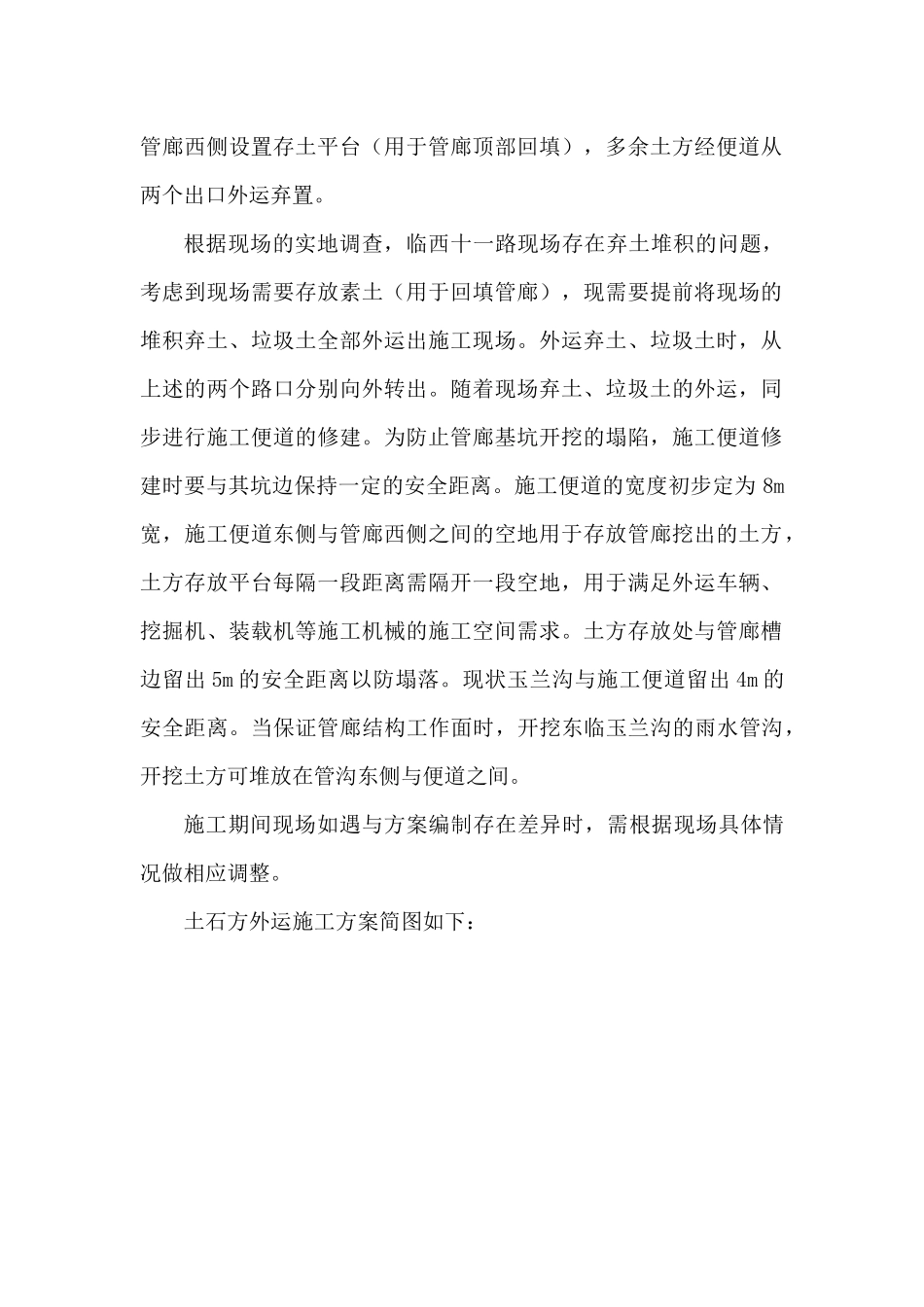

临西十一路地下综合管廊土石方调运方案一、工程概况十一路地下管廊工程（k0+025.570-k2+206.600）及（桩号k2+296.830-k5+380.000）两段，总计5278.3m。桩号k2+206.600-k2+296.830范围内的管廊归属于西安路管廊工程。由于拆迁遗留问题，现能施工的工程段为双岭路-北外环这一段。桩号为k0+025.570-k3+501.9(不包含西安路管廊工程段)。由于人员调配及机械组织，该段施工分为两个分部共同施工。二、施工部署2.1、一分部施工部署临西十一路综合管廊工程一分部，起点桩号K0+025，终点桩号K1+800。根据施工图纸将地下管廊中心线放出，并在沿线用白灰做好了标记；并经过现场测量统计，发现大部分施工段管廊中心线位于现状高压线杆以东12m左右。由于管廊基坑深度普遍在6-8m范围内，图纸设计基坑开挖为放坡支护，因此放坡开挖对现状高压线杆不造成影响。为了保证后期沿线的施工、交通安全，同时为了更好的组织、配合现场的机械运转工作，根据本施工段及相关交叉口的道路信息，制定了本段初步的土石方调运方案。根据本段的实际情况考虑，土石方外运出口设在两处：一处为起点处，即双岭路与临西十一路交口；一处为规划路四与临西十一路（东接临西十路）。施工段内修建施工便道，初步定为8m宽。在管廊西侧设置存土平台（用于管廊顶部回填），多余土方经便道从两个出口外运弃置。根据现场的实地调查，临西十一路现场存在弃土堆积的问题，考虑到现场需要存放素土（用于回填管廊），现需要提前将现场的堆积弃土、垃圾土全部外运出施工现场。外运弃土、垃圾土时，从上述的两个路口分别向外转出。随着现场弃土、垃圾土的外运，同步进行施工便道的修建。为防止管廊基坑开挖的塌陷，施工便道修建时要与其坑边保持一定的安全距离。施工便道的宽度初步定为8m宽，施工便道东侧与管廊西侧之间的空地用于存放管廊挖出的土方，土方存放平台每隔一段距离需隔开一段空地，用于满足外运车辆、挖掘机、装载机等施工机械的施工空间需求。土方存放处与管廊槽边留出5m的安全距离以防塌落。现状玉兰沟与施工便道留出4m的安全距离。当保证管廊结构工作面时，开挖东临玉兰沟的雨水管沟，开挖土方可堆放在管沟东侧与便道之间。施工期间现场如遇与方案编制存在差异时，需根据现场具体情况做相应调整。土石方外运施工方案简图如下：2.2、二分部施工部署二分部施工范围为桩号k1+800-k3+501.9段。该管廊为南北走向，本分部施工段主要穿过西安路（桩号k2+250处）和北外环（桩号k3+500处）两条交通主线路。为满足工程需要，秉着就近原则，现以这两条道路为弃土外运及材料进场的主要道路，辅以村间水泥路（征得当地村委同意的前提下）。在不影响管廊工程施工进度的基础上，交叉施工十一路排水工程（主要是雨水工程）及管廊两侧的雨污水。由于管廊工程开挖断面较宽且开挖深度较大，所以直接产生的土石方量较大，并且在k1+800-k2+650段存在较大方量的杂填土。考虑到工程后期的管廊回填、绿化带回填和雨污水开挖管沟的回填，以及十一路新建道路的路基回填所用土石皆从此出，故需根据实际情况决定现场土石方的取舍。现做出本段土石方调运方案，以满足工程施工所需。十一路管廊工程K1+800-k2+650段（不包含西安路管廊工程范围）具有较大方量的杂填土，此土方不能作为回填土使用，应全部作为弃土，由于此处地貌高程较大，先统一清理至新建道路标高，经实地测量，方量约63000方，全部用工程车转走。该段因距离西安路较近，弃土转运时，可直接通过西安路转运，无需绕道或占用村建道路。为弃土外运及施工车辆通行方便，在十一路新建道路范围内修建一条临时便道，便道中心位置定在十一路新建道路中心偏西3m处，宽7m，用碎石或是建筑垃圾填筑，填筑厚度60-80cm。该段管廊回填土方量为18200m³（k1+800-k2+000段为钢板桩支护，填土方量为4680m³），道路回填碎石量为14800m³。管廊开挖土石方量扣除所需方量之后，剩余方量全部转走。土方和石方分开放置，沿途堆放在管廊西侧，距离管廊开挖边坡不少于2米。若管廊东侧有多余空间，可将多余土方放置开挖管廊沟的东侧。当保证管廊结构工作面时，开挖西侧雨水管沟，开挖土方可堆放在管沟两侧。此...
