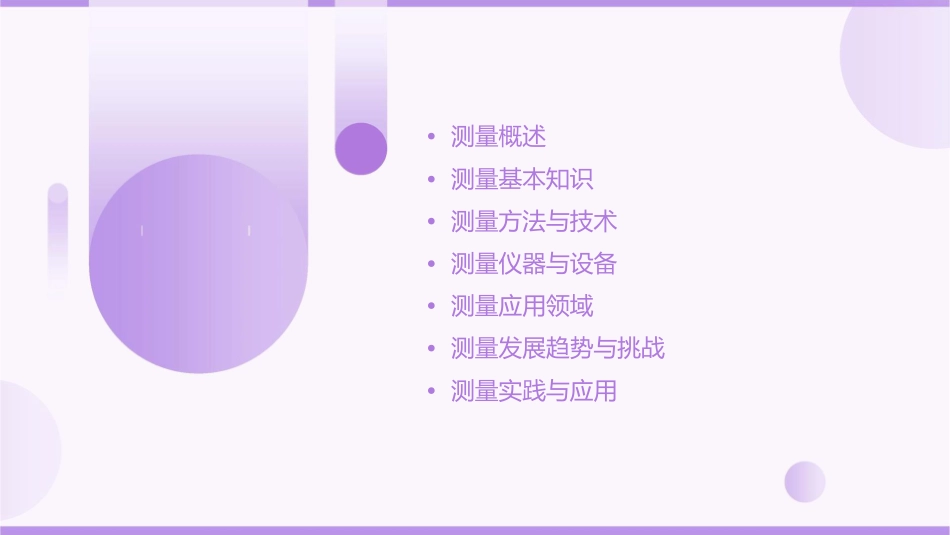

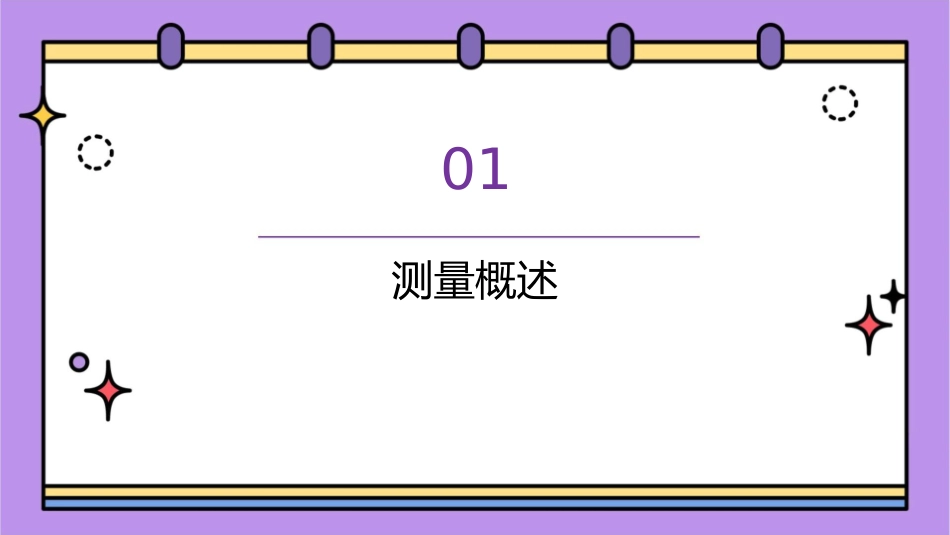

测量的基本概念课件•测量概述•测量基本知识•测量方法与技术•测量仪器与设备•测量应用领域•测量发展趋势与挑战•测量实践与应用01测量概述测量定义010203测量定义测量的基本要素测量的基本要求测量是以确定量值为目的的操作，是对被测对象的某种特性用确定量值进行表征的过程。被测对象、计量单位、测量方法和测量精度。准确性、可靠性、复现性、经济性。测量作用科学实验和工业生产中的基础工作010203测量是科学实验和工业生产中不可缺少的基础工作之一，它贯穿于实验和生产的始终。为决策提供依据测量提供的数据和信息，为决策提供了科学依据，保证了实验和生产的科学性和可靠性。提高产品质量通过测量，可以及时发现产品或工艺中的问题，及时采取措施进行改进，从而提高产品质量。测量分类01020304按测量精度高低分类：普通测量和精密测量。按测量方式分类：直接测量和间接测量。按测量原理分类：机械测量、光学测量、电磁测量、超声波测量等。按与被测对象是否接触分类：接触测量和非接触测量。02测量基本知识测量单位国际单位制常用单位单位换算国际计量大会根据约定的定义和原则，建立了国际单位制（SI）。国际单位制包括7个基本单位，如米(m)、千克(kg)、秒(s)等，其他单位均由基本单位组合推导得出。在日常生活和工业生产中，还广泛使用一些常用单位，如毫米(mm)、厘米(cm)、升(L)、吨(t)等。不同单位之间可以通过换算关系相互转换。测量精度定量精度指测量结果与真实值之间的差异大小，通常用标准差或相对误差来表示。定性精度指测量结果与真实值之间的符合程度，通常用误差范围来表示。提高精度的方法提高测量精度的方法包括选用精度更高的测量仪器、采用更合理的测量方法、进行重复测量求平均值等。测量误差系统误差粗大误差指测量过程中由于某种固定因素的影响而导致的误差，如测量工具的误差、环境因素等。指明显超出正常范围的误差，如记录错误、操作失误等。随机误差误差分析指测量过程中由于随机因素的通过对误差进行分析，可以找影响而导致的误差，如读数误差、温度变化等。出影响测量结果的主要因素，并采取措施降低误差，提高测量精度。03测量方法与技术直接测量法直接测量法定义直接测量法是指直接将被测量与已知量进行比较，从而得到被测量的数值的方法。直接测量法的应用在各种工程领域中，如长度、高度、宽度、重量等物理量的测量中广泛应用。直接测量法的优缺点优点是简单易行，缺点是精度容易受到环境因素的影响，如温度、湿度等。间接测量法间接测量法定义间接测量法是通过测量与被测量有关的物理量，然后经过计算得到被测量的数值的方法。间接测量法的应用常用于测量角度、加速度、速度等物理量，以及在无法直接测量的情况下使用。间接测量法的优缺点优点是可以得到较为精确的结果，缺点是需要对相关物理量进行准确的测量和计算。组合测量法组合测量法定义123组合测量法是将直接测量法和间接测量法结合起来，通过组合不同的物理量来得到被测量的数值的方法。组合测量法的应用常用于复杂系统的测量中，如机器人、自动化生产线等。组合测量法的优缺点优点是可以得到较为准确的结果，缺点是组合测量法的实施较为复杂，需要多种物理量的测量和计算。04测量仪器与设备通用测量仪器01020304卷尺直尺激光测距仪电子卡尺用于测量长度、宽度和高度。用于测量较短的长度。用于测量距离和高度差。用于测量物体的尺寸和厚度。专用测量仪器经纬仪水准仪用于测量角度、方向和高度差。用于测量水平面和垂直高度差。测速仪压力计用于测量速度和加速度。用于测量气体或液体的压力。测量辅助设备三角架标尺用于固定测量仪器，提高测量精度。用于标记位置、方向和高度。对讲机气象站用于测量过程中通讯和协调。用于测量环境温度、湿度和气压等参数。05测量应用领域工业制造机械零件尺寸测量生产线监控工业设计利用测量仪器对机械零件的尺寸进行精确测量，以确保产品质量和生产效率。通过在线测量设备对生产线上的产品进行实时监测，确保生产过程符合规范和标准。利用三维测量技术对产品进行逆向设计，提高设计质量和生产效率。医疗健康人体尺寸测量通过对人体尺寸的精...
