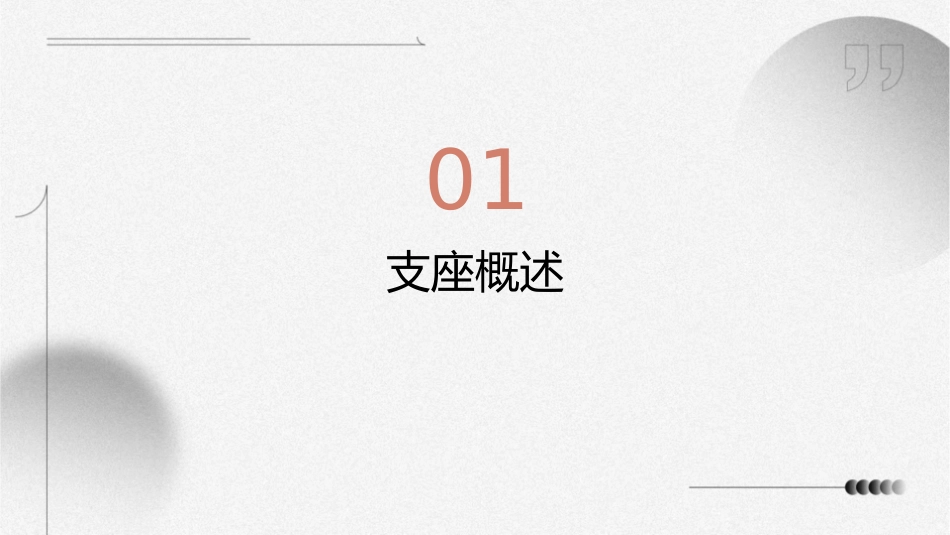

桥梁工程第十一讲桥梁支座课件•支座概述•支座的设计与选型•支座的施工安装和维护•支座的设计计算方法•支座的应用实例和发展趋势•思考题和参考文献01支座概述支座的定义和功能1.传递荷载将上部结构的重量和外部荷载传递到下部结构，保证桥梁的稳定性。定义桥梁支座是连接桥梁上部结构和下部结构的重要构件，能够传递荷载，并保证桥梁在荷载作用下的正常转动和位移。2.抗风抗震抵抗风荷载和地震作用，保证桥梁的安全性。3.允许转动支座能够保证桥梁上部结构在水平方向和垂直方向上的自由转动，减少应力集中和结构损伤。功能支座在桥梁工程中主要承担以下功能4.吸收变形支座能够吸收由于温度变化、荷载作用等因素引起的桥梁变形，防止结构损伤。支座的分类和特点1.钢支座由钢材制作，具有承载能力强、抵抗风荷载和地震作用能力好的特点，但易生锈、维护成本高。分类根据使用材料、构造形式和功能特点02的不同，桥梁支座可以分为以下几类2.橡胶支座03由橡胶材料制作，具有构造简单、安装方便、价格低廉的特点，但承载能力较小，适用于小跨度桥梁。014.特殊支座包括减震支座、抗震支座等，具有特殊的功能和用途。05043.混凝土支座由混凝土材料制作，具有耐久性好、维护成本低、适用于大跨度桥梁的特点，但承载能力有限。支座在桥梁工程中的重要性支座是桥梁结构中不可或缺的重要构件之一，对于保证桥梁的安全性和稳定性具有至关重要的作用。通过传递荷载和抵抗风荷载、地震作用等外部作用力，支座能够保护桥梁结构不受损伤，保证交通畅通和人民生命财产安全。采用不同类型的支座可以根据桥梁的具体情况和要求进行选择，以达到最佳的经济和技术效果。02支座的设计与选型支座的设计原则和要求支座设计应符合安全可靠、经济合理、易于施工的原则。支座设计应考虑桥梁的跨度、支座设计应考虑耐久性和可维护性，确保支座能够长期稳定地工作。荷载、地震烈度等因素，确保支座能够满足各种工况下的支撑和缓冲要求。常用支座的选型依据和特点板式橡胶支座010203具有构造简单、安装方便、成本低等优点，适用于中小跨度桥梁。盆式橡胶支座具有承载能力大、摩擦系数小、转动灵活等优点，适用于大跨度桥梁和地震烈度较高的地区。球形支座具有水平承载力大、摩擦系数小、转动灵活等优点，适用于大跨度桥梁和高速铁路等需要高精度支撑的场合。特殊支座的选型和应用特殊支座的选型应考虑桥梁的特殊要求，如抗风、抗震、抗腐蚀等。0102特殊支座的应用应考虑其适用性和耐久性，确保支座能够满足桥梁的各种工况要求。特殊支座的设计和制造应符合相关规范和标准，确保其质量和安全性。0303支座的施工安装和维护支座的安装流程和注意事项安装流程1.准备工作：检查支座型号、规格和数量是否符合设计要求。2.基础制作：按照设计图纸制作支座基础，确保基础表面平整和稳固。支座的安装流程和注意事项3.安装就位将支座按照设计要求安装在基础上，确保支座位置准确。4.调整与固定调整支座水平度和高度，确保支座与梁体密贴，并固定支座防止位移。支座的安装流程和注意事项注意事项11.确保支座质量合格，符合设计要求。232.安装过程中避免损伤支座表面和内部结构。支座的安装流程和注意事项3.严格按照设计要求进行安装，确保支座位置、水平度和高度准确。4.对安装后的支座进行验收，确保满足设计要求和使用安全。支座的维护和保养方法维护和保养方法4.建立维护档案：建立支座维护档案，记录支座检查、维护和更换等情况，便于管理。1.定期检查：定期检查支座连接状况、位移和磨损情况，以及基础沉降情况。3.调整与更换：对于不满足使用要求的支座进行更换或调整，确保桥梁安全。2.润滑与清洁：定期对支座表面进行润滑和清洁，防止锈蚀和积尘。支座常见问题的诊断和处理常见问题011.支座表面损伤或裂纹。022.支座与梁体连接松动或脱落。03支座常见问题的诊断和处理3.支座基础沉降或不均匀沉降。4.支座排水不畅导致积水腐蚀。处理方法支座常见问题的诊断和处理1.对于损伤或裂纹较小的支座进行修补或更换。3.对基础进行加固或调整，确保支座稳固。2.对于连接松动或脱落的支座重新安装并固定牢固。04支座的设计计...
