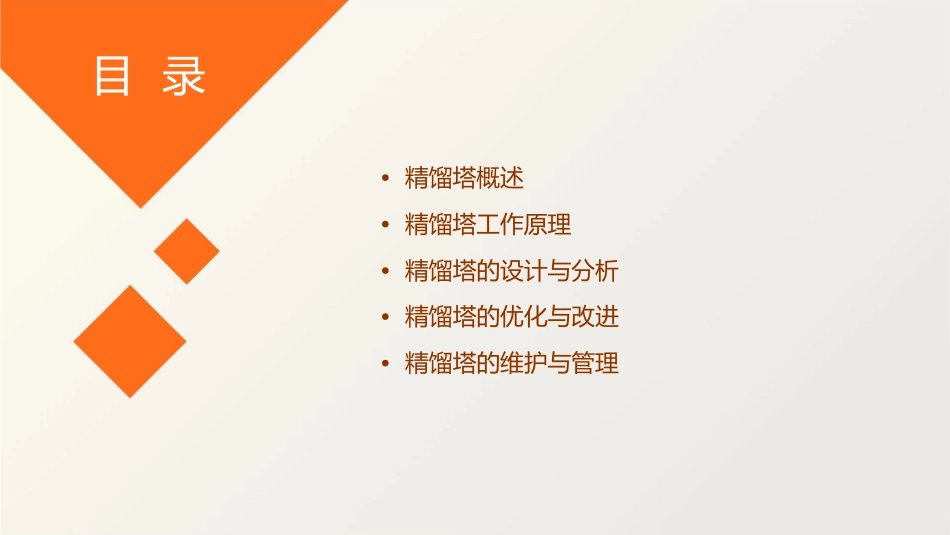

精馏塔工作原理分析课件目录•精馏塔概述•精馏塔工作原理•精馏塔的设计与分析•精馏塔的优化与改进•精馏塔的维护与管理精馏塔概述01精馏塔的定义01精馏塔是一种垂直的、用于实现蒸馏操作的设备。02它主要由圆柱形塔体、进料板、降液管、溢流堰、支撑结构以及热源和冷凝器等组成。精馏塔的作用将液体混合物进行分离，得到高纯度的组分。根据不同组分的沸点差异，通过加热和冷凝的方式实现分离。精馏塔的应用广泛应用于化工、石油化工、医药、食品等领域。用于分离液体混合物中的组分，提高产品的质量和纯度。精馏塔工作原理02蒸馏原理蒸馏原理是利用混合物中各组分沸点的不同，通过加热、蒸发、冷凝等过程实现分离。01蒸馏过程中，加热源将混合物加热至沸腾，产生的蒸气向上流动，经过冷凝器冷却后，液相和气相得以分离。02蒸馏过程中，温度和压力是重要的控制参数，直接影响分离效果。03精馏原理精馏是蒸馏的一种，其特点是在蒸馏过程中多次进行汽化和冷凝操作，以实现更精确的分离。精馏过程中，塔内装有多层塔板，每层塔板上都有液相和气相，通过塔板的分离作用，使不同沸点的组分得以分离。精馏过程中，塔顶和塔底分别产生高沸点和低沸点的组分，通过回流装置将塔顶和塔底的组分循环回塔内，以实现更高效的分离。塔板上的液相和气相每层塔板上都有液相和气相，液相主要是由高沸点组分组成，而气相则主要是由低沸点组分组成。液相和气相在塔板上的分布受到多种因素的影响，如进料温度、压力、流量以及操作条件等。液相和气相在塔板上的分布不均匀，会导致分离效果下降，因此需要定期清洗和维护塔板。塔板上的压力和温度塔板上的压力和温度是重要的控制参数，直接影响分离效果。压力主要通过进料温度、操温度主要通过进料温度、操作条件以及加热源的加热效果等因素影响分离效果。在实际操作中，需要根据分离要求对压力和温度进行精确控制，以保证分离效果和产品质量。作条件以及冷凝器的冷却效果等因素影响分离效果。精馏塔的设计与分析03塔板的设计塔板类型01泡罩塔板、筛孔塔板、浮阀塔板等。塔板布置02每层塔板上的塔板间距、塔板数量等。塔板尺寸03塔板直径、泡罩高度、开孔率等。塔板的流体力学分析010203液流速度气流速度压降液体的流量与流速的关系。气体的流量与流速的关系。液体和气体在塔板上的压力损失。塔板的热力学分析传热性能分析塔板在不同操作条件下的传热汽液相平衡性能。利用相平衡关系，确定适宜的回流比。热负荷根据工艺要求，确定每层塔板的热负荷。塔板的操作条件分析操作压力操作温度液体负荷分析不同操作压力对塔板分析不同操作温度对塔板分析不同液体负荷对塔板性能的影响。性能的影响。性能的影响。精馏塔的优化与改进04塔板效率的提高减少塔板上的液膜厚度通过增强液体流动，减少每块塔板上的液膜厚度，提高传质效率。选择适宜的表面张力选用表面张力适中的液体，以利于液体在塔板上均匀分布，降低液膜厚度。优化气液流量通过合理匹配气液流量，避免流量过大或过小对塔板效率的影响。塔板负荷的降低降低气液流量选用高效填料优化塔内件结构适当降低气液流量，减轻塔板的负荷，有利于提高塔板效率。选用比表面积大、填料持液量低的高效填料，降低塔板的液流阻力。通过改进塔内件结构，减少液流死区，降低塔板负荷。塔板压力的调节安装压力调节器在精馏塔顶部或底部安装压力调节器，通过调节压力来控制塔内气液平衡。改变气液流量通过改变气液流量来调节塔内压力，使塔内压力维持在适宜范围内。优化塔内件设计通过改进塔内件设计，降低塔内压力降，实现压力稳定调节。塔板温度的控制安装温度控制器010203在精馏塔关键部位安装温度控制器，通过自动调节加热或冷却介质流量来控制塔板温度。合理匹配加热量根据工艺要求和物料性质，合理匹配加热量，避免温度过高或过低对塔板效率的影响。采用高效换热器选用高效换热器，提高换热效率，降低热量损失，实现温度稳定控制。精馏塔的维护与管理05塔板的清洁与保养定期清洁在每次使用精馏塔前，应对塔板进行仔细的清洁，以防止残留物对塔板造成损害。定期检查应定期检查塔板的完好性，包括检查塔板是否有破损...
