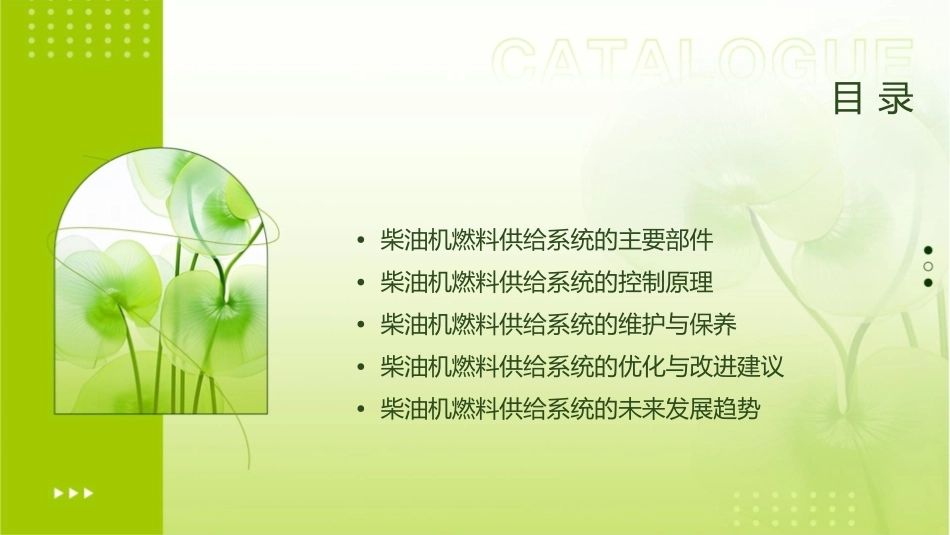

柴油机燃料供给系统课件目录•柴油机燃料供给系统的主要部件•柴油机燃料供给系统的控制原理•柴油机燃料供给系统的维护与保养•柴油机燃料供给系统的优化与改进建议•柴油机燃料供给系统的未来发展趋势PART01柴油机燃料供给系统概述柴油机燃料供给系统的定义01柴油机燃料供给系统是指将柴油从油箱输送至喷油器,并保证在适当的时刻和位置喷入气缸的整套系统。02它主要包括油箱、输油泵、燃油滤清器、喷油泵、喷油器等组成部件。柴油机燃料供给系统的组成输油泵喷油泵将柴油从油箱吸出,并将其输送到燃油滤清器。将过滤后的柴油加压,并将其定时、定量地输送至喷油器。油箱燃油滤清器喷油器将柴油喷入气缸,形成细小的油滴,以便于混合气形成和燃烧。用于储存柴油,一般位于机器的最低位置,以便于油流回油泵。过滤柴油中的杂质和水分,保证燃油的清洁度。柴油机燃料供给系统的作用净化燃油柴油机燃料供给系统通过滤清器过滤燃油中的杂质和水分,保证燃油的清洁度,以减少发动机的磨损和故障。提供适量的燃油柴油机燃料供给系统需要根据发动机的负荷和转速,适时、适量地供给燃油,以维持发动机的正常运转。形成混合气柴油机燃料供给系统通过喷油器将燃油喷入气缸,与空气形成均匀的混合气,以保证发动机的正常燃烧和动力输出。PART02柴油机燃料供给系统的主要部件柴油机喷油器010203作用工作原理影响因素将燃油以高压喷射的方式喷入柴油机气缸内,确保燃油的喷射速度和喷射量。通过控制喷油嘴的开启和关闭,实现燃油的定时、定量喷射。喷油嘴的孔径大小、喷射角度、喷射压力、喷射速度等都会影响喷油器的喷射效果。柴油机喷油泵作用工作原理影响因素提供燃油喷射所需的压力,确保燃油在喷油器处能够形成良好的雾化效果。通过柱塞的往复运动,实现燃油的吸入和排出,同时对燃油进行加压,使其达到喷射所需的压力。喷油泵的供油量、供油压力、供油时间等都会影响喷油泵的工作效果。柴油机输油泵作用工作原理影响因素将燃油从油箱内吸出,并输送至喷油泵和柴油机内。利用活塞的往复运动,实现燃油输油泵的吸油能力和排油能力都的吸入和排出。会影响其工作效果。柴油机燃油滤清器作用过滤燃油中的杂质和水分,确保燃油的清洁度。工作原理通过滤纸或滤网等过滤介质,将燃油中的杂质和水分拦截下来,保证燃油的清洁度。影响因素燃油滤清器的过滤效果、过滤介质的材质等都会影响其工作效果。PART03柴油机燃料供给系统的控制原理机械控制原理调速器根据柴油机的负荷和转速变化,控制喷油泵的供油量和喷油时间,使柴油机在各种工况下稳定运转。输油泵将柴油从油箱中吸出,通过低压油管和滤清器送入喷油泵,为喷油泵提供可靠的油源。喷油泵将输油泵送来的柴油加压,并按照柴油机的发火顺序和转速,定时、定量地将柴油喷入气缸。电子控制原理ECU根据传感器信号和预设的程序,控制喷油泵的供油量和喷油时间,实现柴油机的精确控制。传感器监测柴油机的转速、负荷、进气温度、冷却水温度等参数,将信号传递给电子控制单元(ECU)。执行器根据ECU的指令,控制喷油泵的供油量和喷油时间,实现柴油机的电子控制。柴油机混合气的形成与燃烧混合气的形成010203在气缸内,通过喷油嘴将柴油喷入压缩后的空气,形成可燃混合气。燃烧过程混合气在气缸内被压缩到自燃点后,自行燃烧产生高温高压的燃气,推动活塞做功。排放控制通过优化燃油喷射时刻、喷射压力、喷射持续时间等参数,降低柴油机的排放污染。PART04柴油机燃料供给系统的维护与保养柴油机燃料供给系统的日常维护定期检查柴油滤清器1柴油滤清器是柴油机燃料供给系统中的重要组成部分,定期检查其是否出现堵塞、破损等情况,并及时更换滤芯。定期检查燃油泵燃油泵是柴油机燃料供给系统中的关键设备,定期检查其是否出现漏油、异响等情况,并及时维修或更换。23定期检查喷油器喷油器是柴油机燃料供给系统中控制燃油喷射的关键部件,定期检查其是否出现堵塞、卡滞等情况,并及时清洗或更换。柴油机燃料供给系统的定期保养定期更换柴油滤清器01柴油滤清器是柴油机燃料供给系统中的易损件,需要定期更换,一般建议每行驶1万公里更换一次。定期清洗...
