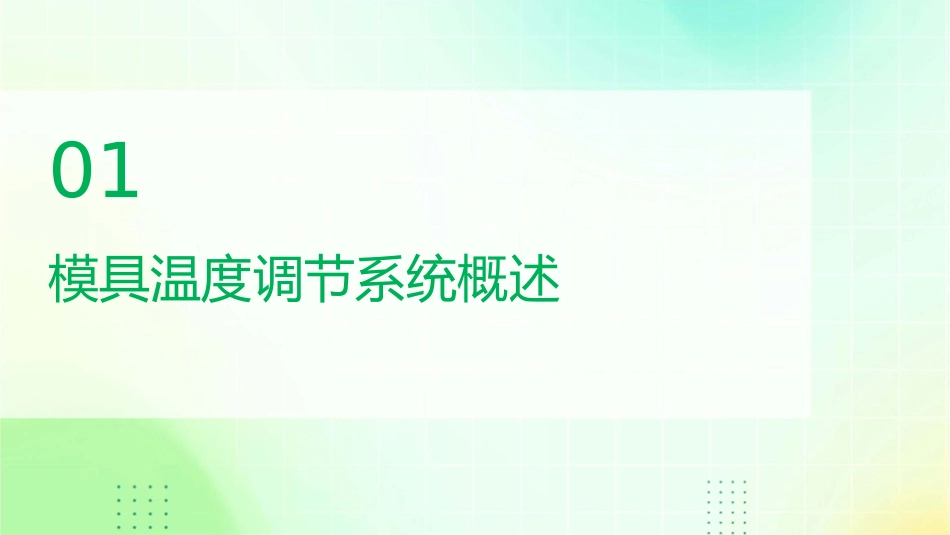

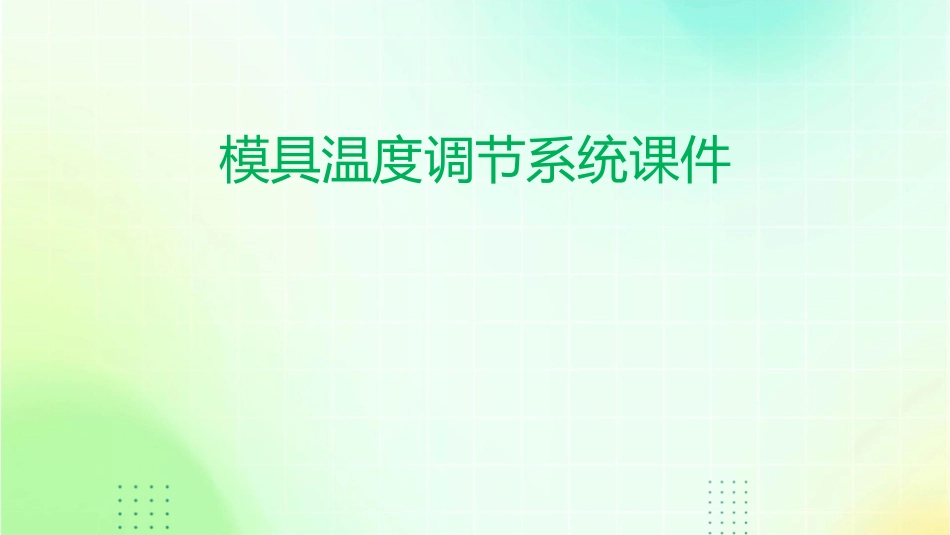

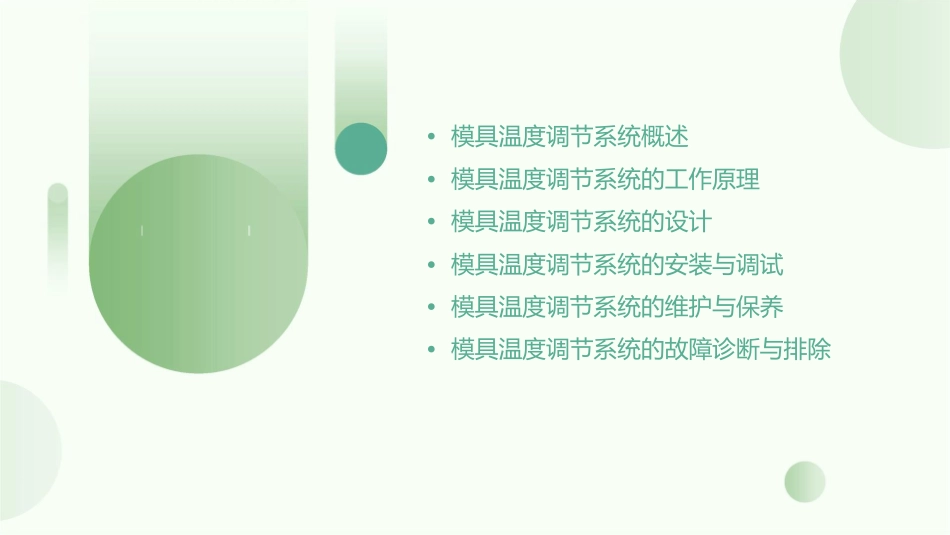

模具温度调节系统课件•模具温度调节系统概述•模具温度调节系统的工作原理•模具温度调节系统的设计•模具温度调节系统的安装与调试•模具温度调节系统的维护与保养•模具温度调节系统的故障诊断与排除01模具温度调节系统概述模具温度调节系统的定义与组成定义模具温度调节系统是一种用于控制模具温度的装置和系统，它包括加热和冷却两部分，主要用于保持模具温度稳定，满足生产工艺要求。组成模具温度调节系统主要由加热元件、冷却装置、控制系统和温度传感器等组成。模具温度调节系统的应用范围注塑模具压铸模具其他模具注塑成型是塑料制品的主要生产方法之一，模具温度调节系统广泛应用于注塑模具中，用于控制模具温度，提高注塑件的质量和生产效率。压铸成型是一种金属制品的生产方法，模具温度调节系统在压铸模具中也有广泛应用，用于控制模具温度，提高压铸件的质量和生产效率。除注塑模具和压铸模具外，模具温度调节系统还应用于其他类型的模具，如冲压模具、锻造模具等。模具温度调节系统的优缺点优点1.提高产品质量：通过控制模具温度，可以减少注塑件或压铸件的缺陷，提高产品质量。2.提高生产效率：通过快速控制模具温度，可以缩短成型周期，提高生产效率。模具温度调节系统的优缺点•节省能源：通过合理控制模具温度，可以减少能源浪费，降低生产成本。模具温度调节系统的优缺点缺点1.成本较高：模具温度调节系统需要投入一定的资金购买设备和维护，相对增加了生产成本。2.技术要求高：模具温度调节系统需要专业技术人员进行操作和维护，对技术要求较高。02模具温度调节系统的工作原理加热系统工作原理010203加热方式加热元件温度控制加热系统通常采用电热丝加热或油加热，将电能或热能转化为热能。加热系统中的主要元件包括电热丝、加热板、加热棒等，用于直接对模具进行加热。加热系统一般配备温度控制系统，实时监测模具温度并自动调节加热功率，以保持模具温度稳定。冷却系统工作原理冷却方式冷却元件温度控制冷却系统通常采用水冷或冷却系统中的主要元件包括冷却水管、冷却风管、散热器等，用于将模具热量导出。冷却系统一般也配备温度控制系统，根据模具温度自动调节冷却强度，以保持模具温度稳定。风冷方式，将模具热量导出。控制系统工作原理控制元件控制系统中的主要元件包括温度传感器、控制器和执行器等。控制方式控制系统一般采用闭环控制方式，根据输入的温度信号与设定值进行比较，调节输出以达到所需的温度。反馈机制控制系统具有反馈机制，当模具温度偏离设定值时，控制器会调整加热或冷却系统的功率，以恢复模具温度的稳定。03模具温度调节系统的设计加热系统的设计电加热系统利用电阻丝加热原理，将电能转化为热能，通过加热介质（如导热油、水等）为模具传递热量。燃气加热系统利用燃气（如天然气、液化气等）燃烧产生的热能，通过加热介质（如空气、水等）为模具传递热量。红外线加热系统利用红外线辐射原理，将电能转化为红外线辐射能，直接照射到模具表面进行加热。冷却系统的设计水冷系统利用冷却水在模具内部或外部流动，将模具的热量带走，实现冷却效果。风冷系统利用强力风扇或空气压缩机将冷空气吹向模具表面，通过热交换带走模具的热量。半导体制冷系统利用半导体的热电效应，通过通电产生珀尔帖效应，将模具的热量带走。控制系统的设计温度传感器1用于实时监测模具的温度，将信号传递给控制系统。控制系统硬件包括温度控制器、调节阀、执行器等设备，用于接收控制信号并控制加热或冷却系统的运行。23控制算法根据温度传感器信号和设定温度，采用PID控制、模糊控制等算法实现对加热或冷却系统的精确控制。04模具温度调节系统的安装与调试加热系统的安装与调试加热元件选择选择适合模具加热需求的加热元件，如电热管、加热板等。安装位置确定根据模具结构和使用需求，确定加热元件的安装位置。电源连接与调试将加热元件与电源连接，并进行通电调试，确保加热系统正常工作。冷却系统的安装与调试冷却元件选择010203选择适合模具冷却需求的冷却元件，如冷却水管道、冷却风机等。安装位置确定根据模具结构和使用需求，确定冷却元件的安装位置...
