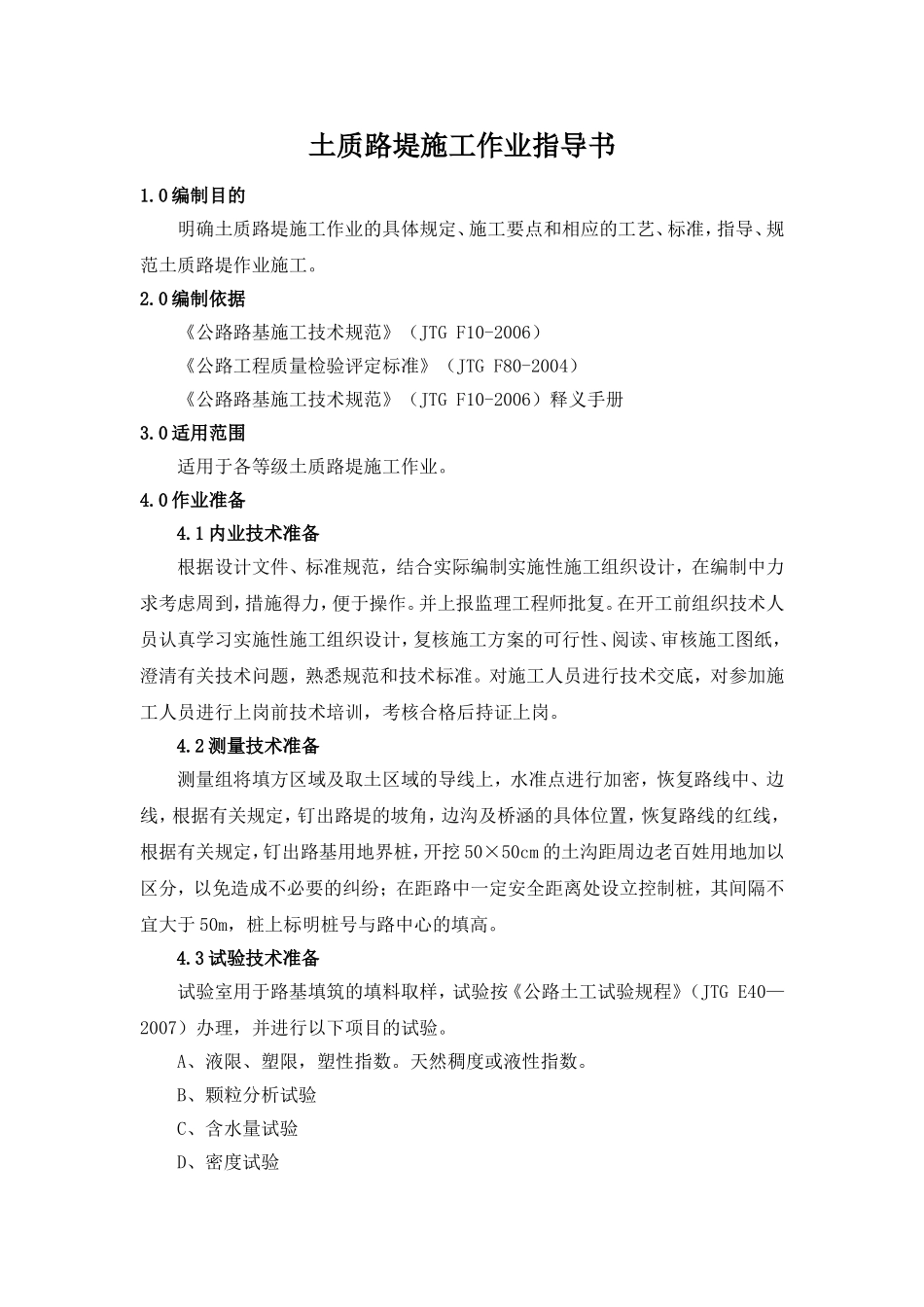

土质路堤施工作业指导书1.0编制目的明确土质路堤施工作业的具体规定、施工要点和相应的工艺、标准，指导、规范土质路堤作业施工。2.0编制依据《公路路基施工技术规范》（JTGF10-2006）《公路工程质量检验评定标准》（JTGF80-2004）《公路路基施工技术规范》（JTGF10-2006）释义手册3.0适用范围适用于各等级土质路堤施工作业。4.0作业准备4.1内业技术准备根据设计文件、标准规范，结合实际编制实施性施工组织设计，在编制中力求考虑周到，措施得力，便于操作。并上报监理工程师批复。在开工前组织技术人员认真学习实施性施工组织设计，复核施工方案的可行性、阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。4.2测量技术准备测量组将填方区域及取土区域的导线上，水准点进行加密，恢复路线中、边线，根据有关规定，钉出路堤的坡角，边沟及桥涵的具体位置，恢复路线的红线，根据有关规定，钉出路基用地界桩，开挖50×50cm的土沟距周边老百姓用地加以区分，以免造成不必要的纠纷；在距路中一定安全距离处设立控制桩，其间隔不宜大于50m，桩上标明桩号与路中心的填高。4.3试验技术准备试验室用于路基填筑的填料取样，试验按《公路土工试验规程》（JTGE40—2007）办理，并进行以下项目的试验。A、液限、塑限，塑性指数。天然稠度或液性指数。B、颗粒分析试验C、含水量试验D、密度试验E、土的击实试验F、相对密度试验G、土的强度试验试验室应尽快将试验的原始资料整理汇总，对于不合格的填料来源进行调整上报项目总（主任）工程师，对于不合格填料来自路线的切方段，尽量采取废弃，重新调整土石方调配，并上报监理工程师打变更报批。4.4外业准备取土场选定根据设计图纸中的工程数量和试验检测结果确定取土场。4.5施工人员及机械准备4.5.1施工人员配备人员配备如下表：序号人员分工单位数量作业内容1施工工长人1负责料场、施工现场的施工管理，人员、机械的调配及各施工环节的组织与协调。2技术员人1负责施工现场的技术及质量管理3测工人3负责施工现场的施工放样等4试验工人2负责施工现场的各种检测及材料的检验5力工人4负责施工现场的各种杂项工作4.5.2施工机械配备选择施工机械，应考虑工程特点、土石种类及数量、地形、填挖高度、运距、气候条件、工期等因素，经济合理地确定。填方压实应配备专用碾压机具。施工机械配备数量表名称型号数量(台)名称型号数量(台)压路机≥18T2平地机GR180型1推土机TY220型1自卸车根据施工要求选择根据施工要求选择挖掘机220型1洒水车10T15.0路基施工的一般规定5.1路基填筑应符合下列规定路基施工应做好施工期临时排水总体规划和建设，临时排水设施应与永久性排水设施综合考虑，并与工程影响范围内的自然排水系统相协调。5.2路基填料应符合下列规定5.2.1含草皮、生活垃圾、树根、腐殖质的土严禁作为填料。5.2.2泥炭、淤泥、冻土、强膨胀土、有机质土及易溶盐超过允许含量的土，不得直接用于填筑路基；确需使用时，必须采取技术措施进行处理，经检验满足设计要求后方可使用。5.2.3液限大于50%、塑性指数大于26、含水量不适宜直接压实的细粒土，不得直接作为路堤填料；需要使用时，必须采取技术措施进行处理，经检验满足设计要求后方可使用。5.2.4粉质土不宜直接填筑于路床，不得直接填筑于冰冻地区的路床及浸水部分的路堤。5.2.5填料强度和粒径，应符合《公路路基施工技术规范》（JTGF10-2006）表4.1.2的规定。表4.1.2路基填料最小强度和最大粒径要求填料应用部位（路面底标高以下深度m）填料最小强度（CBR）（%）填料最大粒径（mm）高速公路一级公路二级公路三、四级公路路堤上路床（0～0.30）865100下路床（0.30～0.80）543100上路堤（0.80～1.50）433150下路堤（＞1.50）322150零填及挖方路基（0～0.30）865100（0.30～0.80）543100注：①表列强度按《公路土工试验规程》（JTJ051）规定的浸水96h的CBR试验方法测定。②三、四级公路铺筑沥青混凝土和水泥混凝土路面时，应采用二级公路的规定。③表中上、下路堤填料最大粒径150mm的规定不适用于填石路堤和土石...
