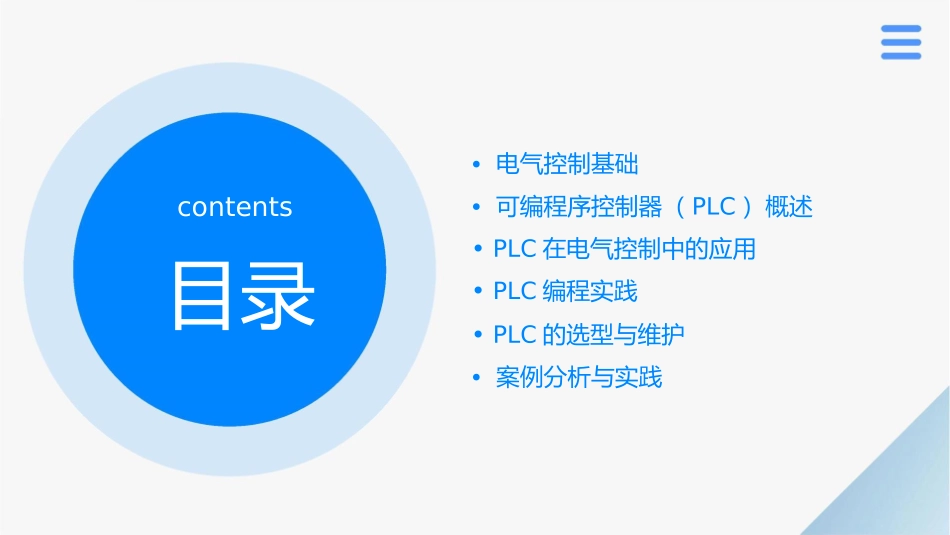

气控制与可程序控制器（PLC件•电气控制基础contents•可编程序控制器（PLC）概述•PLC在电气控制中的应用•PLC编程实践目录•PLC的选型与维护•案例分析与实践气控制01电气控制系统的基本组成电源控制元件执行机构检测元件如电机、电磁阀等，根据控制信号执行相应的动作。如传感器、开关等，用于检测被控对象的参数变化。提供电能，驱动整个控制系统运行。如继电器、接触器等，用于实现电路的通断控制。常用低压电器01020304断路器接触器继电器主令电器用于切断或闭合电路，有过载保护功能。用于远距离控制电动机等负载的启动和停止。用于实现自动控制和保护电路，如按钮、转换开关等，用于手动控制电路。具有隔离和放大功能。电气控制电路图绘制基础电气原理图接线图表示电路的工作原理和控制过程，是电气控制系统设计的核心。表示电路的实际接线方式，便于安装和维修。元件布置图电气元件符号和文字符号表示电气元件在控制柜内的安装位置和布局。用于表示电气元件的类型和功能，是绘制电气图的基础。可程序控制器（02PLC）概述PLC的定义与特点总结词可编程逻辑控制器是一种专门为工业环境设计的电子设备，用于执行顺序控制、逻辑运算、计数、定时等操作，并通过数字或模拟输入/输出控制各种类型的机械或过程。详细描述PLC是一种基于微处理器的工业控制装置，具有可靠性高、抗干扰能力强、编程简单、维护方便等优点，广泛应用于自动化生产线、机械制造、电力、化工等领域。PLC的基本组成和工作原理总结词PLC主要由中央处理单元（CPU）、存储器、输入/输出接口、电源等部分组成，通过循环扫描的方式工作，接收输入信号，执行用户程序，输出控制信号。详细描述PLC的CPU是控制中心，负责执行用户程序和数据处理。存储器用于存储用户程序和数据。输入/输出接口用于接收和发送信号。电源为PLC提供电能。PLC通过循环扫描的方式工作，依次执行用户程序，并输出控制信号。PLC的编程语言和编程基础总结词详细描述PLC的编程语言包括指令表（IL）、梯形图（LD）、顺序功能图（SFC）、结构化文本（ST）等，编程基础包括逻辑运算、定时器、计数器等。指令表（IL）是一种类似于汇编语言的文本编程语言，由操作码和操作数组成。梯形图（LD）是一种图形化编程语言，类似于继电器控制电路图。顺序功能图（SFC）是一种流程图形式的编程语言，用于描述顺序控制流程。结构化文本（ST）是一种类似于高级语言的文本编程语言，用于描述复杂的算法和控制逻辑。在PLC编程中，逻辑运算、定时器、计数器等是常用的基本元素，用于实现各种控制功能。PLC在气控制中03的用PLC在电机控制中的应用电机启动控制通过PLC编程，实现对电机的启动、停止、正反转等控制，实现自动化生产流程。电机速度控制通过PLC对电机进行调速控制，实现生产线的精确控制和自动化生产。电机保护利用PLC的输入输出接口，实现对电机过载、短路等故障的检测和保护。PLC在自动化生产线中的应用010203自动化流水线控制物料传送控制质量检测通过PLC编程，实现对自动化流水线的启动、停止、速度等控制，提高生产效率。利用PLC对物料传送带进行精确控制，实现物料的自动化传输和搬运。通过PLC与质量检测设备的连接，实现对产品质量的自动检测和控制。PLC在智能家居中的应用智能照明智能安防智能环境控制利用PLC实现对家庭照明的自动化控制，如定时开关、光线感应控制等。通过PLC编程，实现对家庭安防系统的自动化控制，如门窗监控、入侵报警等。利用PLC对家庭环境设备进行控制，如空调、暖气、空气净化器等设备的自动化调节。PLC程践04基本指令编程编程技巧编程实例指令理解掌握基本的指令集，如输入/输出指令、计时器指令、计数器指令等，是进行PLC编程的基础。学习如何根据控制需求选择合适的指令，以及如何合理配置指令的参数。通过实际案例，实践基本指令的编程方法，理解指令的实际应用。顺序功能图（SFC）编程SFC概念理解SFC绘制方法了解SFC的基本概念和原理，理解其在PLC编程学习如何绘制SFC图，掌握其基本元素和规则。中的作用。SFC编程实例通过实例演示，实践SFC编程方法，理解其在实际控制中的应用。结构化编程结构化编程理论010203...
