液压与气压传动说课课件VIP免费

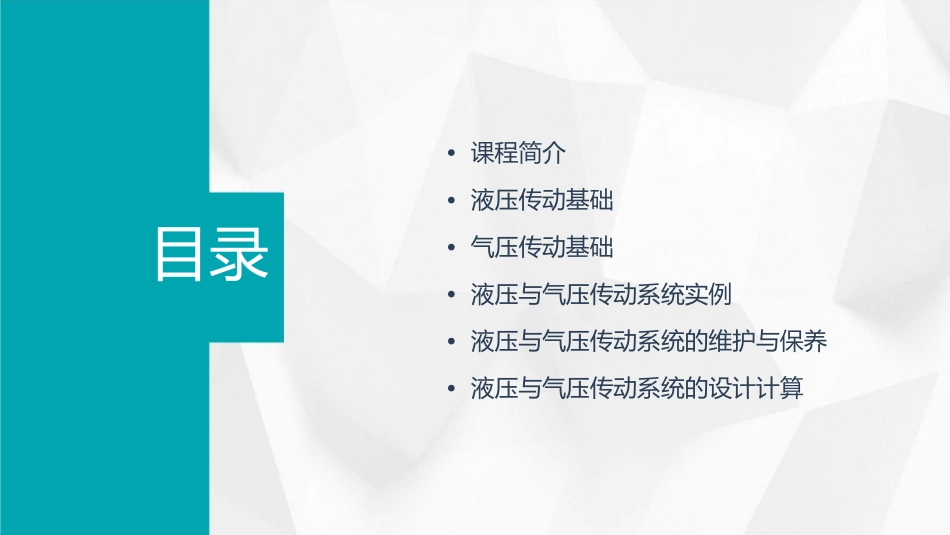

•课程简介•液压传动基础目录•气压传动基础•液压与气压传动系统实例•液压与气压传动系统的维护与保养•液压与气压传动系统的设计计算课程简介课程背景液压与气压传动是机械工程的重要分支之一010203广泛应用于工业生产、交通运输、军事等领域掌握液压与气压传动技术对于机械工程师和相关技术人员至关重要课程目标掌握液压与气压传动的基本原理和组成了解液压与气压传动的各种元件和工作特点熟悉液压与气压传动的系统设计和应用实培养学生的分析能力、实践能力和创新能例力课程内容液压与气压传动的各种元件（如泵、马达、阀等）的工作原理和使用方法液压与气压传动的应用实例分析和实践操作训练液压与气压传动的液压与气压传动的系统设计、调试和维护方法液压与气压传动的最新发展和未来趋势定义、特点和基本组成液压传动基础液压传动概述液压传动定义01液压传动是一种通过液体压力能来实现能量传递的传动方式。液压传动特点02具有体积小、重量轻、操作稳定、输出力大等优点。液压传动的应用03广泛应用于工程机械、农业机械、航空航天等领域。液压泵与液压马达液压泵工作原理01通过机械能将液体压力能转化为机械能，实现液体的输送。液压马达工作原理02将液体压力能转化为机械能，实现旋转运动。液压泵与液压马达的选择03根据实际需求选择不同类型和规格的液压泵和液压马达。液压缸液压缸种类液压缸的应用包括柱塞缸、活塞缸、摆动缸等。广泛应用于各种机械设备的传动系统中。液压缸工作原理通过液体压力能推动活塞或柱塞运动，实现机械运动。液压控制阀液压控制阀种类包括压力控制阀、流量控制阀、方向控制阀等。液压控制阀工作原理通过控制液体的压力、流量和方向来实现对整个传动系统的控制。液压控制阀的应用广泛应用于各种机械设备的传动系统中，实现对机械设备的速度、力矩等参数的控制。气压传动基础气压传动概述气压传动的定义1气压传动是指利用空气压力来传递动力和信号的传动方式。气压传动的特点气压传动具有安全、无污染、高效、节能等优点，被广泛应用于各种工业生产领域。23气压传动的应用范围气压传动可以用于各种机械设备的控制系统，如汽车、飞机、轮船等交通工具，以及各种加工机床、生产线等。气源装置及气动辅助元件010203气源装置空气压缩机的种类气动辅助元件气源装置是气压传动系统的能源，它可以将机械能转化为空气的压力能，为气压传动提供动力。空气压缩机分为活塞式、螺杆式、滑片式等多种类型，根据不同的应用场合选择合适的类型。气动辅助元件包括过滤器、干燥器、油雾器等，它们的作用是保证空气的质量和压力的稳定性。气动执行元件气缸气马达气爪气缸是气压传动中最常用的执行元件，它可以实现直线往复运动。气马达是一种旋转执行元件，它可以实现旋转运动。气爪是一种特殊的气动执行元件，它可以实现多自由度的运动。气动控制元件压力控制阀压力控制阀是控制空气压力的元件，它可以保持空气压力的稳定性。方向控制阀方向控制阀是控制空气流动方向的元件，它可以实现气缸或气马达的换向运动。流量控制阀流量控制阀是控制空气流量的元件，它可以调节气缸或气马达的运动速度。液压与气压传动系统实例汽车起重机液压系统汽车起重机液压系统是一种常见的液压系统，它01由液压泵、液压缸、控制阀和管路组成。液压泵将机械能转化为液压能，液压缸则将液压02能转化为机械能，控制阀则控制液压油的流向和压力，管路则连接各个部件。02汽车起重机液压系统可以实现起升、下降、伸缩等动作，从而实现对重物的吊装和搬运。数控加工中心气压传动系统数控加工中心气压传动系统是一种高效的气压传动系统，它由空气压缩机、气缸、控制阀和管路组成。空气压缩机将电能转化为空气压力能，气缸则将空气压力能转化为机械能，控制阀则控制空气流的流向和压力，管路则连接各个部件。数控加工中心气压传动系统可以实现快速进给、工件定位等动作，从而实现对金属切削的加工。工业机器人液压与气压传动系统工业机器人液压与气压传动系统是一种复杂的气液混合传动系统，它由液压泵、气压缸、控制阀和管路组成。液压泵将机械能转化为液压能，气压缸则将空气压力能转化为机...
