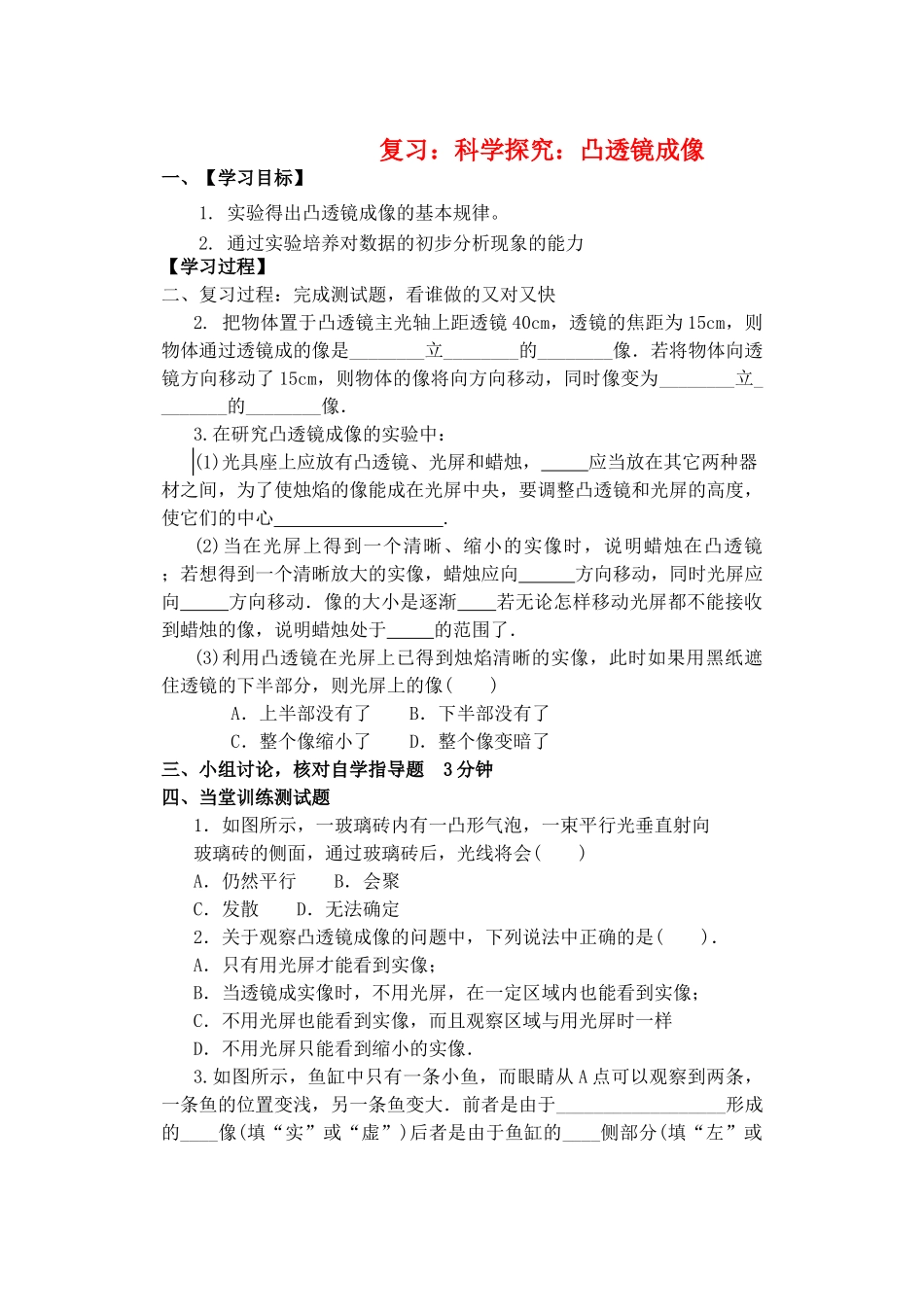

复习：科学探究：凸透镜成像一、【学习目标】1.实验得出凸透镜成像的基本规律。2.通过实验培养对数据的初步分析现象的能力【学习过程】二、复习过程：完成测试题，看谁做的又对又快2.把物体置于凸透镜主光轴上距透镜40cm，透镜的焦距为15cm，则物体通过透镜成的像是________立________的________像．若将物体向透镜方向移动了15cm，则物体的像将向方向移动，同时像变为________立________的________像．3.在研究凸透镜成像的实验中：(1)光具座上应放有凸透镜、光屏和蜡烛，应当放在其它两种器材之间，为了使烛焰的像能成在光屏中央，要调整凸透镜和光屏的高度，使它们的中心.(2)当在光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜；若想得到一个清晰放大的实像，蜡烛应向方向移动，同时光屏应向方向移动．像的大小是逐渐若无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处于的范围了．(3)利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像()A．上半部没有了B．下半部没有了C．整个像缩小了D．整个像变暗了三、小组讨论，核对自学指导题3分钟四、当堂训练测试题1．如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会()A．仍然平行B．会聚C．发散D．无法确定2．关于观察凸透镜成像的问题中，下列说法中正确的是()．A．只有用光屏才能看到实像；B．当透镜成实像时，不用光屏，在一定区域内也能看到实像；C．不用光屏也能看到实像，而且观察区域与用光屏时一样D．不用光屏只能看到缩小的实像．3.如图所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大．前者是由于__________________形成的____像(填“实”或“虚”)后者是由于鱼缸的____侧部分(填“左”或“右”)等效凸透镜而形成的____像(填“实”或“虚”)．4.张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距()A．一定大于20cmB．一定在10cm到16cm之间C．一定小于8cmD．一定在8cm到10cm之间5如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像6.一种手电筒上所有的聚光小电珠如图所示，其前端相当于一个玻璃制成的凸透镜，灯丝（可看作一个点光源）发出的光通过它出射时，出射光束（图中实线所示）比无此透镜时的光束（图中虚线所示）要窄，即它可减小光束的发散，有聚光功能。在这种小电珠中，灯丝应位于（）A．凸透镜的焦点以内。B．凸透镜的一倍焦距和两倍焦距之间。C．凸透镜的焦点处。D．凸透镜的两倍焦距处。
