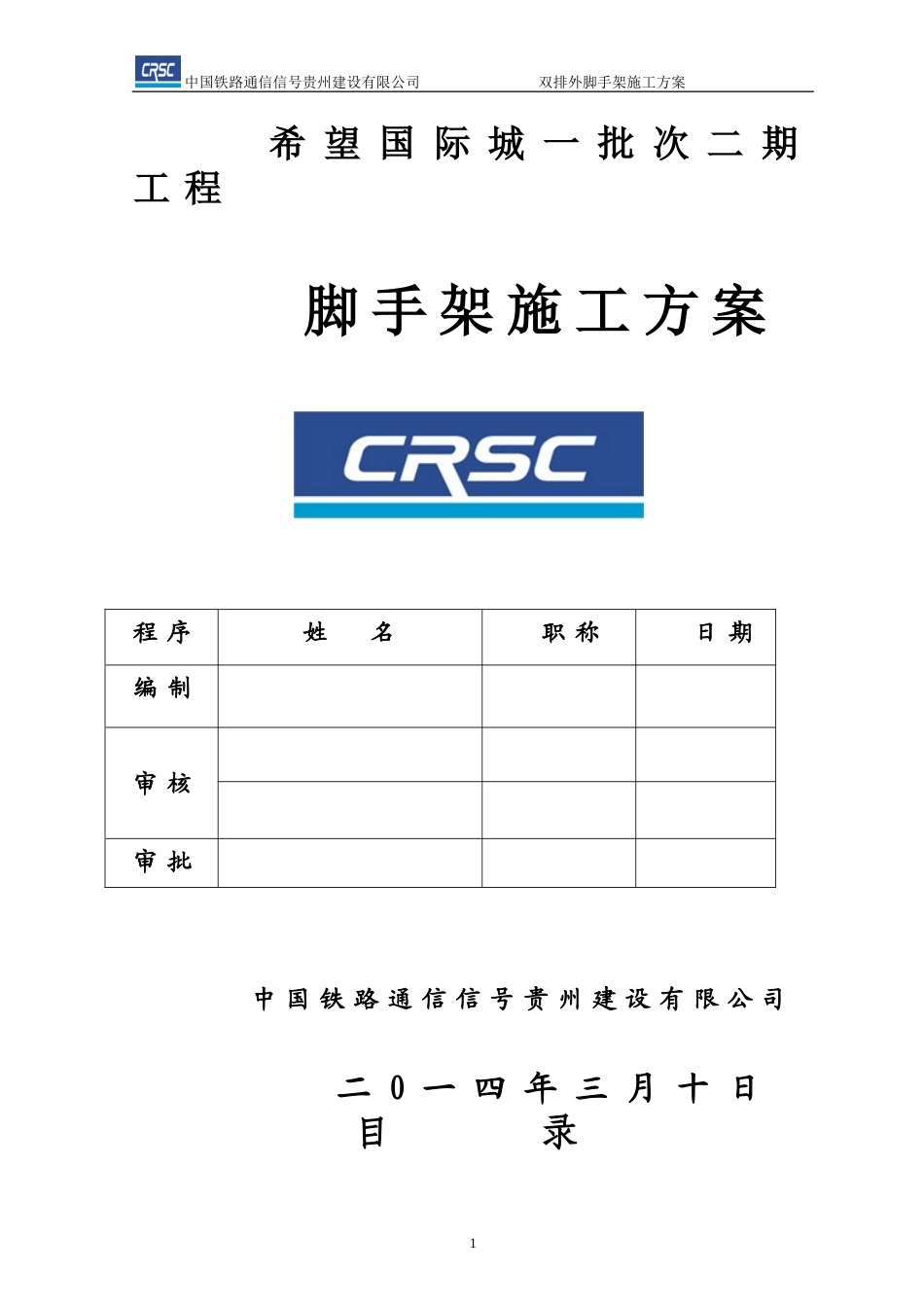

中国铁路通信信号贵州建设有限公司双排外脚手架施工方案希望国际城一批次二期工程脚手架施工方案程序姓名职称日期编制审核审批中国铁路通信信号贵州建设有限公司二0一四年三月十日目录1中国铁路通信信号贵州建设有限公司双排外脚手架施工方案一、编制依据...................................3二、工程概况...................................4三、施工计划…………………………………………………..8四、脚手架的构造要求………………………………………..10五、脚手架的搭设、拆除施工工艺………………………….13六、目标和验收标准…………………………………………14七、安全文明施工保证措施…………………………………..19八、设计验算…………………………………………………..49一、33.3-59.7外架验算……………………………………49二、10.2——33.3外架验算…………………………………632中国铁路通信信号贵州建设有限公司双排外脚手架施工方案九防护棚算………………………………………………...66十卸料平台计算……………………………………………..70十一安全应急救援预案………………………………………72一、编制依据一、相关法律、法规、规范性文件1、中华人民共和国《建筑法》2、中华人民共和国《安全生产法》3、中华人民共和国《建设工程安全生产条列》4、住建部建质（2009）87号文件《危险性较大的分部分项工程安全管理办法》3中国铁路通信信号贵州建设有限公司双排外脚手架施工方案二、规范、标准1、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001，2002年版）2、《建筑施工安全检查标准》（JGJ59-2011）3、《建筑施工高处作业安全技术规程》（JGJ80-90）4、本工程施工图纸及设计修改图5、本工程施工组织设计二、工程概况1、建筑概况：希望国际城一期二批次工程位于习水县习湖西侧、红一路东侧，华润希望大道北侧整个地块呈南北窄，东西宽的长方形，场地地形高差较小。本工程总建筑面积：约234094.42㎡，容积率5.50，由7栋高层住宅及其附属商业和地下一层车库组陈。建筑层数：地下1层，地上32层。建筑高度：99.65米。该工程内容包括：土建工程、装饰装修工程、电气工程、给排水工程、消防及消防报警工程、暖通工程。2、结构概况：结构形式：框架——剪力墙结构，设计使用年限为50年，防火设计的建筑分类为一类；4中国铁路通信信号贵州建设有限公司双排外脚手架施工方案其耐火等级为一级；建筑抗震设防烈度为6度建筑抗震设防类别为丙类。±0.000相当于绝对标高为1171.00m，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高；本工程的屋面防水等级为I级；与屋面交接的砌体墙均做250高C20素混泥土；风管道穿屋面等屋面留洞孔位置须检查核实后在做防水材料避免着防水材料后凿洞。3、外架塔设高度：101.15米，外架搭设分三段:第一段：-5.4m——12.0m标高段为落地式双排钢管脚手架；第二段：0.00m——18.0m标高段为局部悬挑式钢管脚手架；第三段；18.0m——36.0m标高段为悬挑式钢管脚手架；以上按每18米悬挑式钢管脚手架搭设，在18.0m标高处设置外挑防护棚。外架钢管为：外径48mm，壁厚3.5mm。三、施工计划3.1组织机构项目经理:项目技术负责人：施工管理部监控管理部物资设备部经营核算部综合管理部5中国铁路通信信号贵州建设有限公司双排外脚手架施工方案外架搭设由外架工长负责组织实施，其它人员配合。外架所需材料，劳动力计划均由外架工长负责编制，技术交底由外架工长负责。3.2设计总体思路结合工程现场实际情况，确保在工程结构施工过程中进行有效的安全防护，依据《建筑施工安全检查标准》（JGJ59-2011）的相关要求，对本工程进行安全外围防护方案选择如下：外架基础及做法详见示意图。钢管颜色为：水平杆、外立杆和大横杆为黄色，剪刀撑为红白色相间。水平防护：为防止高处坠落，确保施工安全，在18.0米高处设置一道防护硬棚，其局部平面布置图及剖面示意图附后。外立面防护：根据现场情况，本工程外架水电、施工装饰、装修施工土建施工6中国铁路通信信号贵州建设有限公司双排外脚手架施工方案采用全封闭，具体采用落地架和分段...
