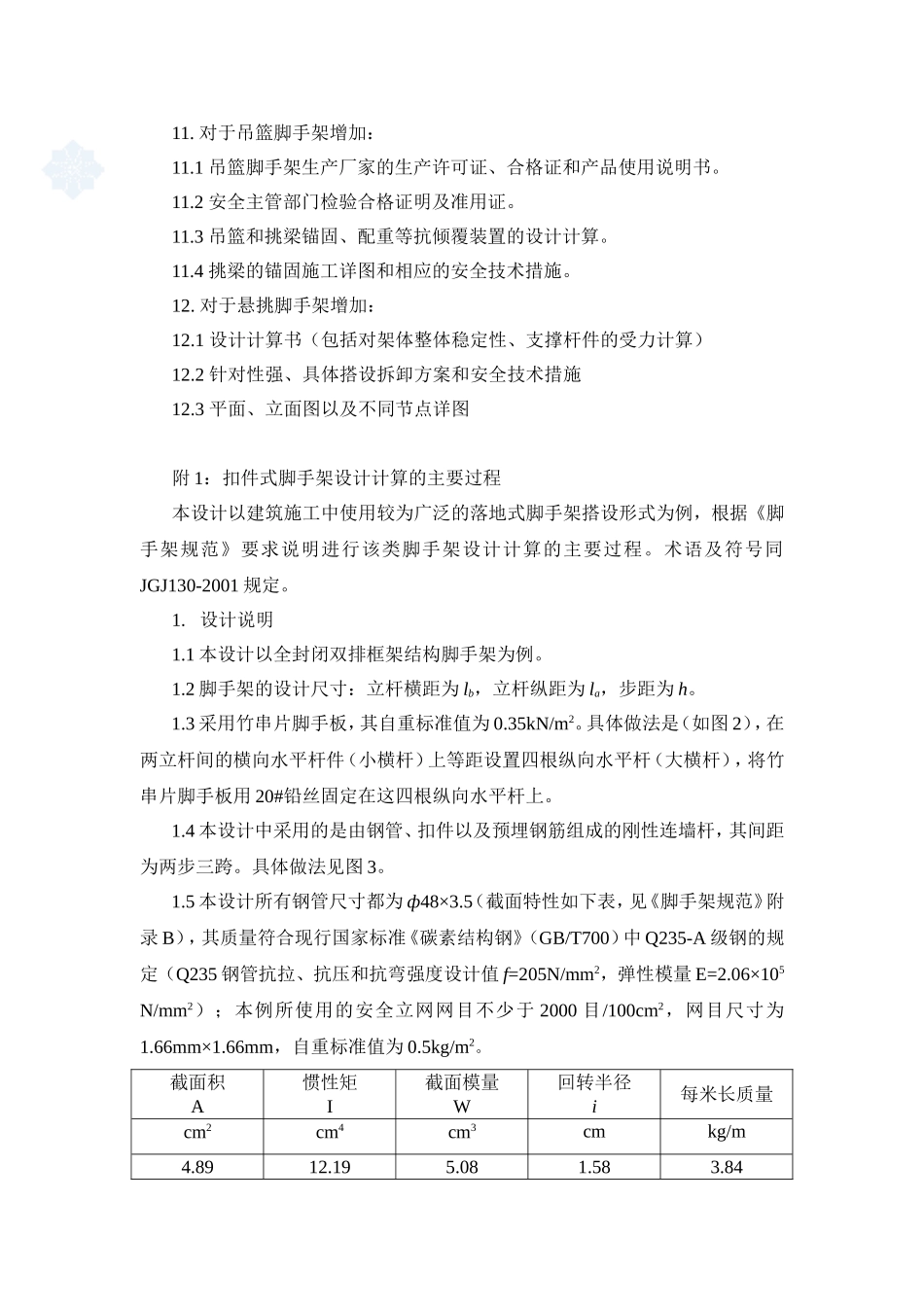

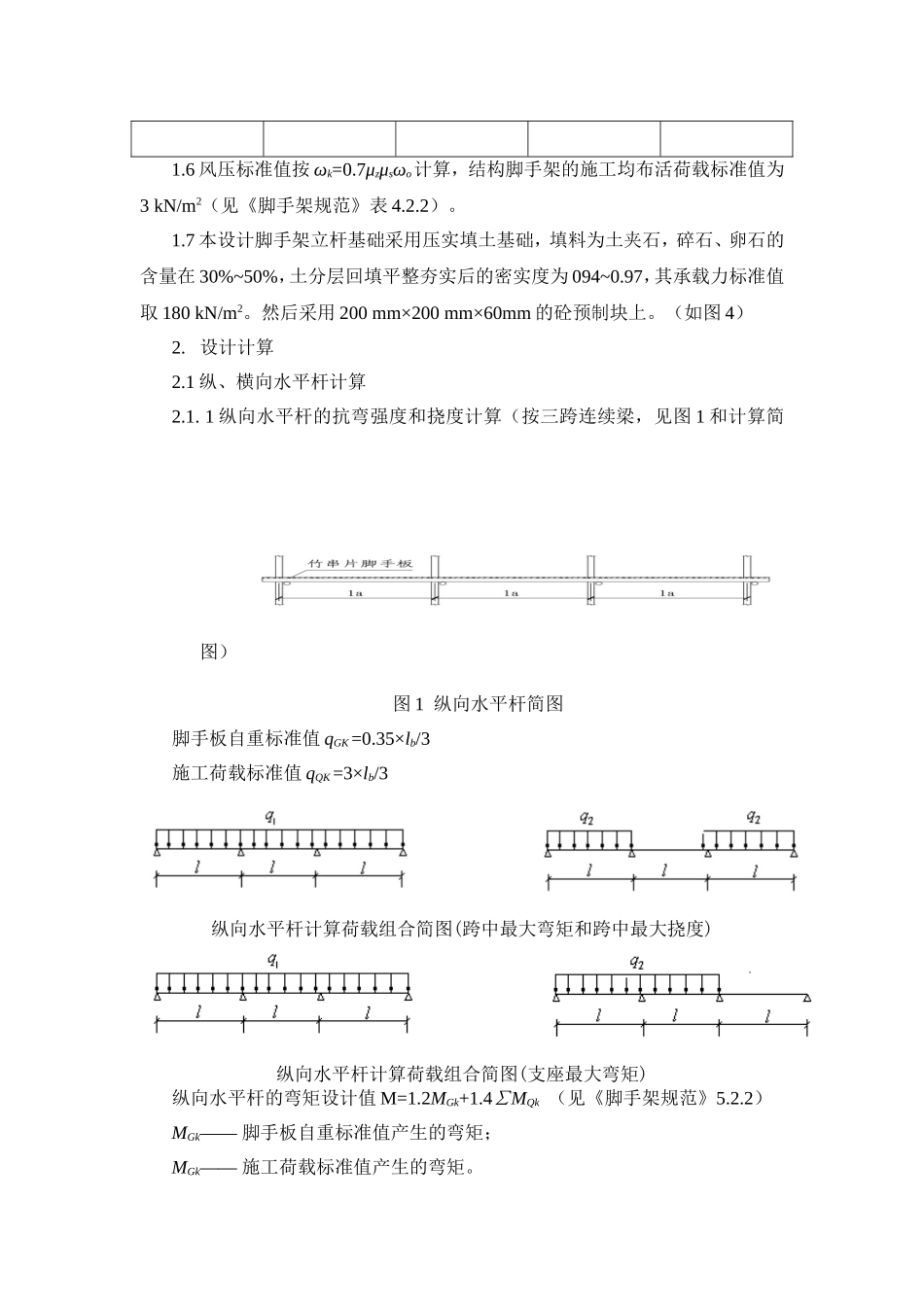

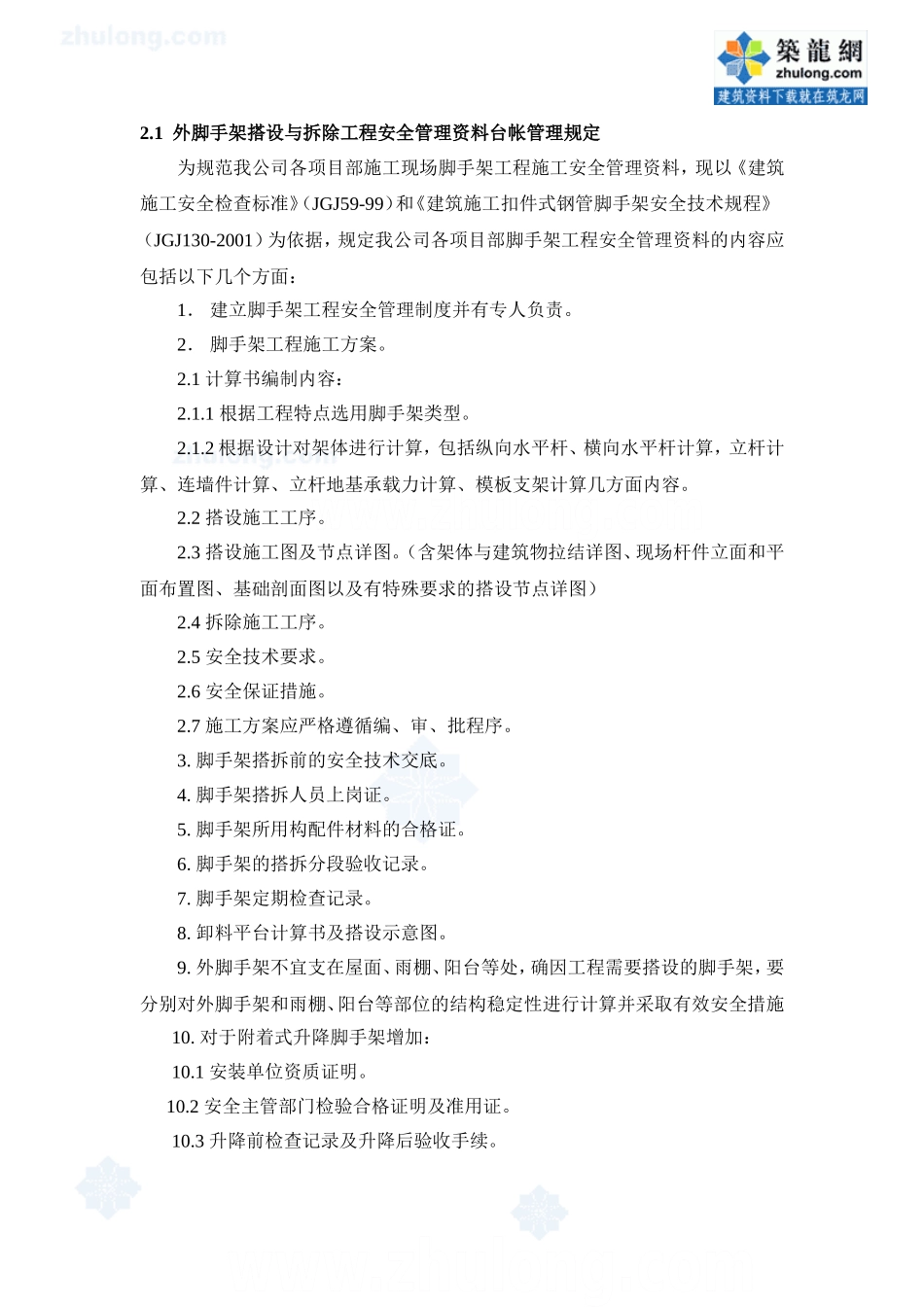

2.1外脚手架搭设与拆除工程安全管理资料台帐管理规定为规范我公司各项目部施工现场脚手架工程施工安全管理资料,现以《建筑施工安全检查标准》(JGJ59-99)和《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130-2001)为依据,规定我公司各项目部脚手架工程安全管理资料的内容应包括以下几个方面:1.建立脚手架工程安全管理制度并有专人负责。2.脚手架工程施工方案。2.1计算书编制内容:2.1.1根据工程特点选用脚手架类型。2.1.2根据设计对架体进行计算,包括纵向水平杆、横向水平杆计算,立杆计算、连墙件计算、立杆地基承载力计算、模板支架计算几方面内容。2.2搭设施工工序。2.3搭设施工图及节点详图。(含架体与建筑物拉结详图、现场杆件立面和平面布置图、基础剖面图以及有特殊要求的搭设节点详图)2.4拆除施工工序。2.5安全技术要求。2.6安全保证措施。2.7施工方案应严格遵循编、审、批程序。3.脚手架搭拆前的安全技术交底。4.脚手架搭拆人员上岗证。5.脚手架所用构配件材料的合格证。6.脚手架的搭拆分段验收记录。7.脚手架定期检查记录。8.卸料平台计算书及搭设示意图。9.外脚手架不宜支在屋面、雨棚、阳台等处,确因工程需要搭设的脚手架,要分别对外脚手架和雨棚、阳台等部位的结构稳定性进行计算并采取有效安全措施10.对于附着式升降脚手架增加:10.1安装单位资质证明。10.2安全主管部门检验合格证明及准用证。10.3升降前检查记录及升降后验收手续。11.对于吊篮脚手架增加:11.1吊篮脚手架生产厂家的生产许可证、合格证和产品使用说明书。11.2安全主管部门检验合格证明及准用证。11.3吊篮和挑梁锚固、配重等抗倾覆装置的设计计算。11.4挑梁的锚固施工详图和相应的安全技术措施。12.对于悬挑脚手架增加:12.1设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)12.2针对性强、具体搭设拆卸方案和安全技术措施12.3平面、立面图以及不同节点详图附1:扣件式脚手架设计计算的主要过程本设计以建筑施工中使用较为广泛的落地式脚手架搭设形式为例,根据《脚手架规范》要求说明进行该类脚手架设计计算的主要过程。术语及符号同JGJ130-2001规定。1.设计说明1.1本设计以全封闭双排框架结构脚手架为例。1.2脚手架的设计尺寸:立杆横距为lb,立杆纵距为la,步距为h。1.3采用竹串片脚手板,其自重标准值为0.35kN/m2。具体做法是(如图2),在两立杆间的横向水平杆件(小横杆)上等距设置四根纵向水平杆(大横杆),将竹串片脚手板用20#铅丝固定在这四根纵向水平杆上。1.4本设计中采用的是由钢管、扣件以及预埋钢筋组成的刚性连墙杆,其间距为两步三跨。具体做法见图3。1.5本设计所有钢管尺寸都为ф48×3.5(截面特性如下表,见《脚手架规范》附录B),其质量符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定(Q235钢管抗拉、抗压和抗弯强度设计值f=205N/mm2,弹性模量E=2.06×105N/mm2);本例所使用的安全立网网目不少于2000目/100cm2,网目尺寸为1.66mm×1.66mm,自重标准值为0.5kg/m2。截面积A惯性矩I截面模量W回转半径i每米长质量cm2cm4cm3cmkg/m4.8912.195.081.583.841.6风压标准值按ωk=0.7μzμsωo计算,结构脚手架的施工均布活荷载标准值为3kN/m2(见《脚手架规范》表4.2.2)。1.7本设计脚手架立杆基础采用压实填土基础,填料为土夹石,碎石、卵石的含量在30%~50%,土分层回填平整夯实后的密实度为094~0.97,其承载力标准值取180kN/m2。然后采用200mm×200mm×60mm的砼预制块上。(如图4)2.设计计算2.1纵、横向水平杆计算2.1.1纵向水平杆的抗弯强度和挠度计算(按三跨连续梁,见图1和计算简图)图1纵向水平杆简图脚手板自重标准值qGK=0.35×lb/3施工荷载标准值qQK=3×lb/3纵向水平杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)纵向水平杆计算荷载组合简图(支座最大弯矩)纵向水平杆的弯矩设计值M=1.2MGk+1.4∑MQk(见《脚手架规范》5.2.2)MGk——脚手板自重标准值产生的弯矩;MGk——施工荷载标准值产生的弯矩。选择支座弯矩和跨中弯矩的最大值进行强度验算,按第四版《施工手册》表2-12支座最大弯矩系数组合最大:MGk=-0.10qGKla2,MGk=-0.117qQKla...
