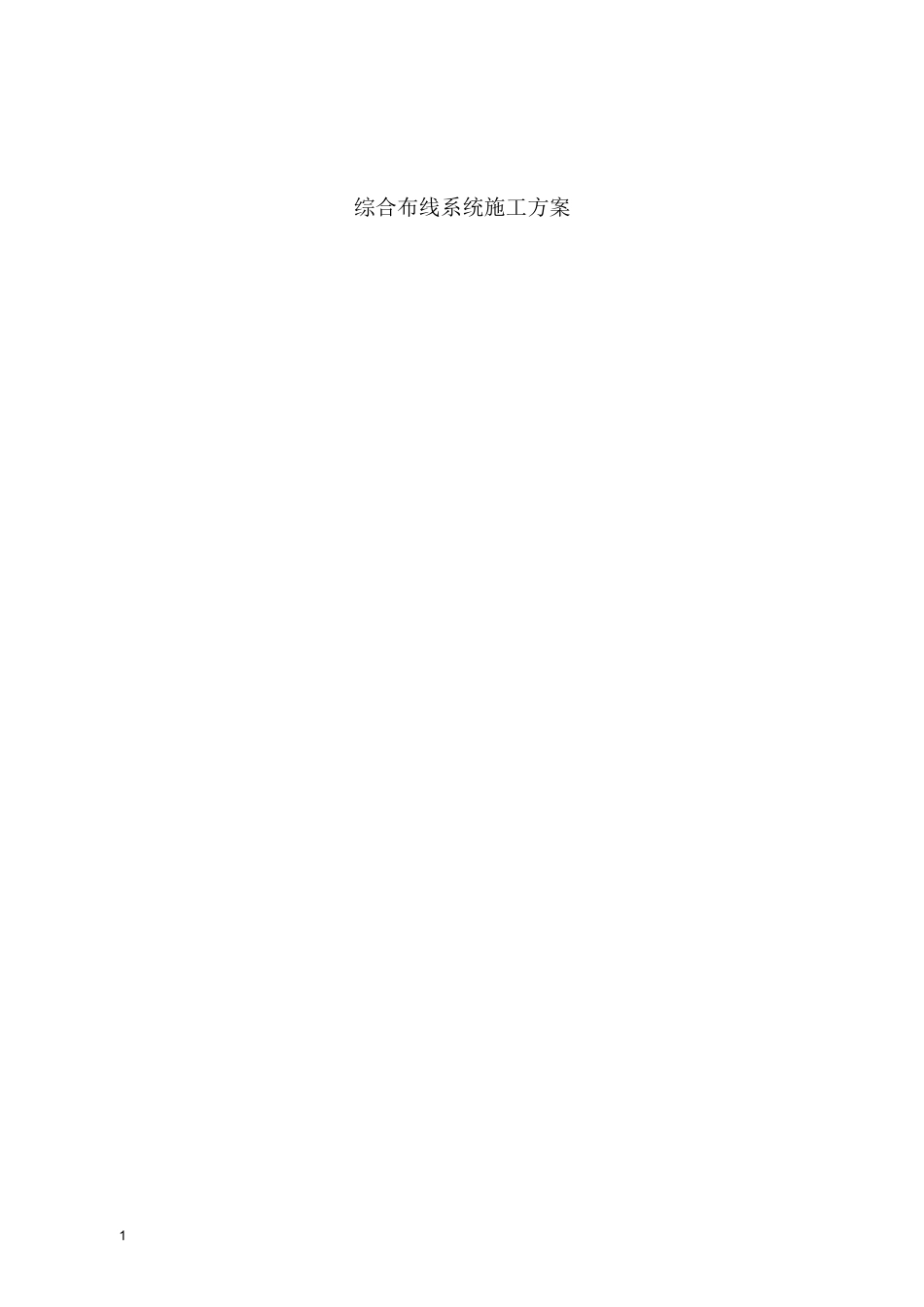

系统集成综合布线系统施工方案VIP专享VIP免费

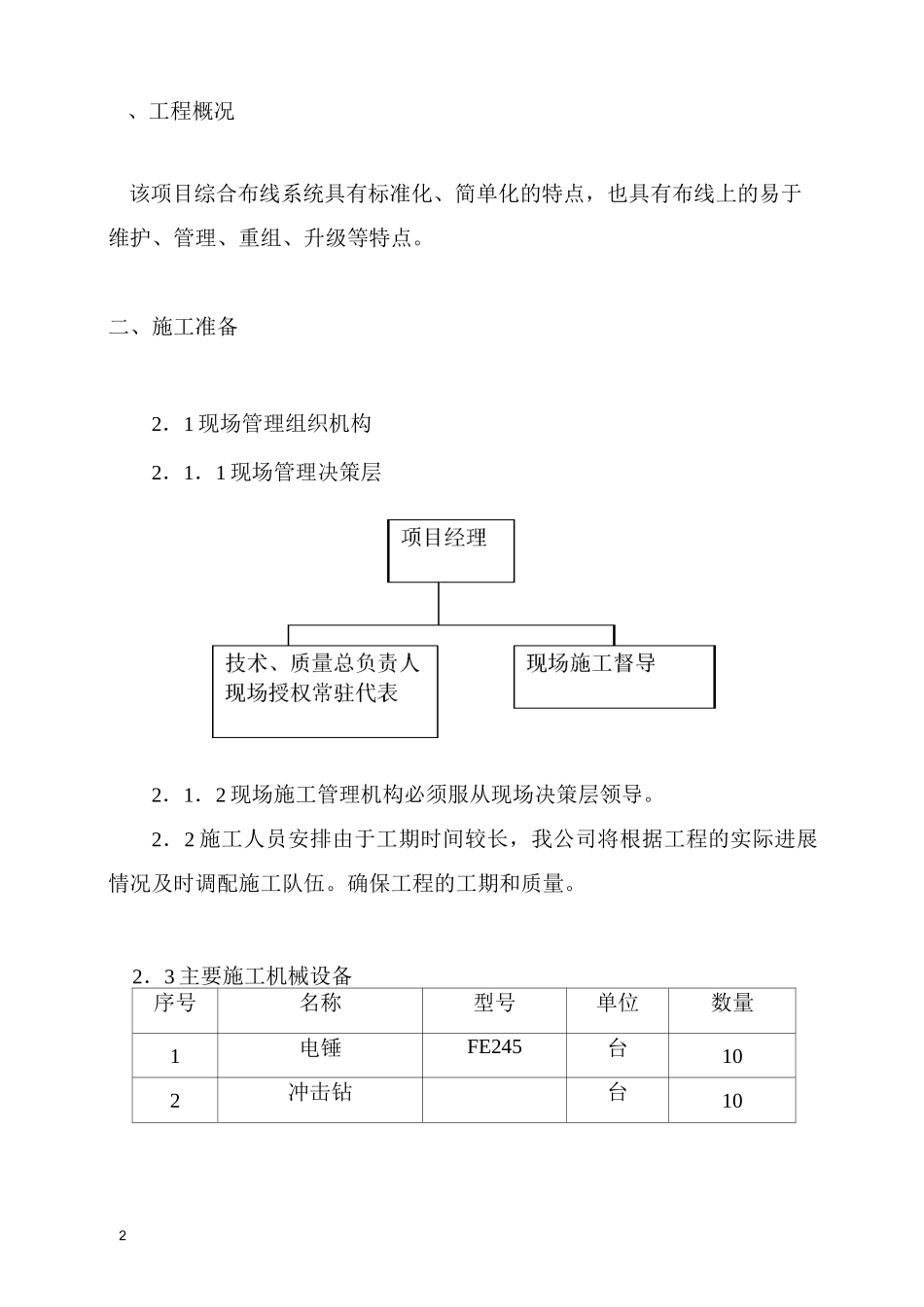

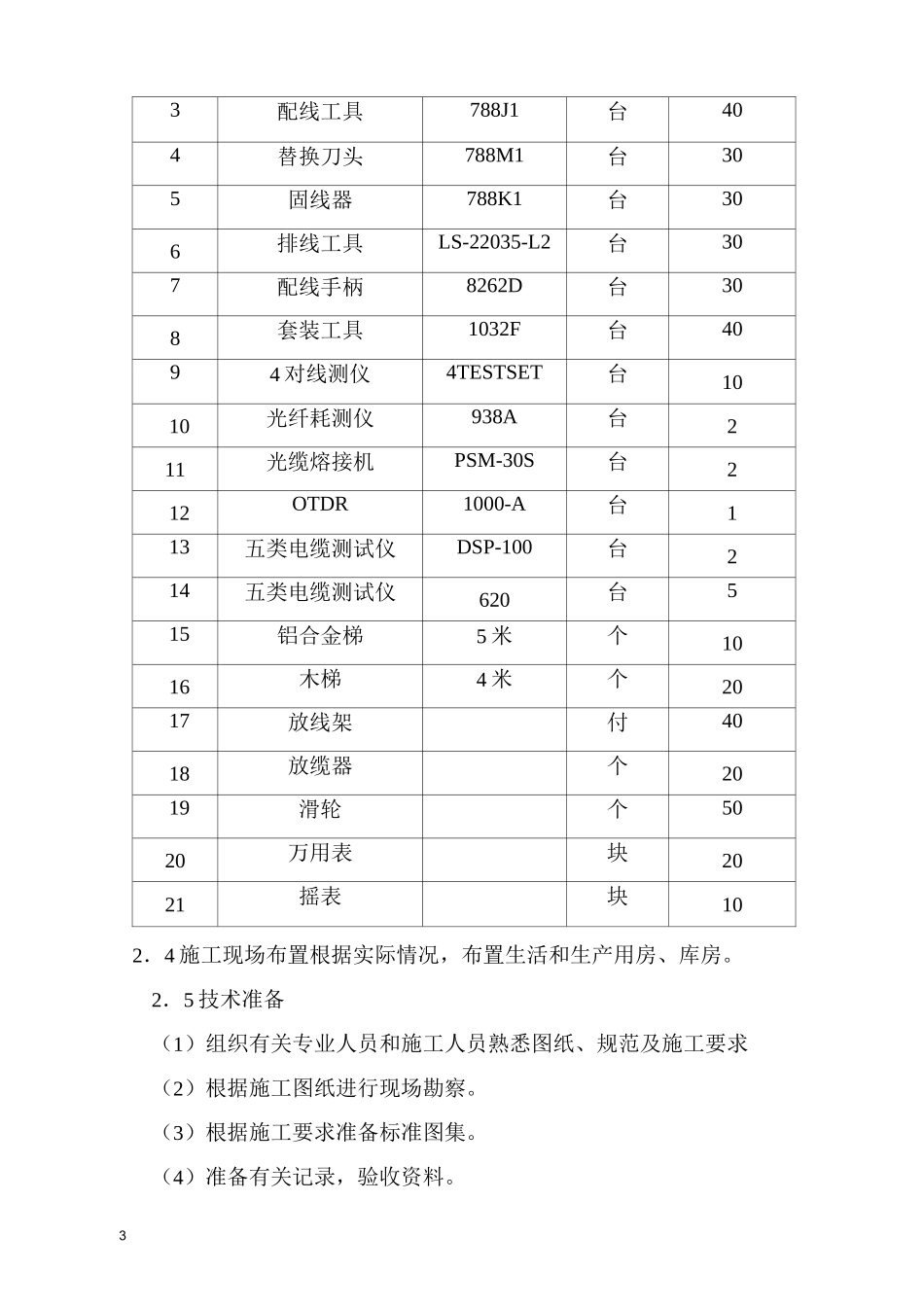

1综合布线系统施工方案2、工程概况该项目综合布线系统具有标准化、简单化的特点，也具有布线上的易于维护、管理、重组、升级等特点。二、施工准备2．1现场管理组织机构2．1．1现场管理决策层2．1．2现场施工管理机构必须服从现场决策层领导。2．2施工人员安排由于工期时间较长，我公司将根据工程的实际进展情况及时调配施工队伍。确保工程的工期和质量。2．3主要施工机械设备序号名称型号单位数量1电锤FE245台102冲击钻台1033配线工具788J1台404替换刀头788M1台305固线器788K1台306排线工具LS-22035-L2台307配线手柄8262D台308套装工具1032F台4094对线测仪4TESTSET台1010光纤耗测仪938A台211光缆熔接机PSM-30S台212OTDR1000-A台113五类电缆测试仪DSP-100台214五类电缆测试仪620台515铝合金梯5米个1016木梯4米个2017放线架付4018放缆器个2019滑轮个5020万用表块2021摇表块102．4施工现场布置根据实际情况，布置生活和生产用房、库房。2．5技术准备（1）组织有关专业人员和施工人员熟悉图纸、规范及施工要求（2）根据施工图纸进行现场勘察。（3）根据施工要求准备标准图集。（4）准备有关记录，验收资料。42．6主要设备材料进场计划依据施工的进度情况，及时提前作出进场计划。三、施工步骤3．1电气工程主要施工项目（1）电缆、光缆敷设；（2）管内穿线；（3）箱架安装（4）系统测试；1．线缆敷设（1）敷设前要检查敷设线缆的型号，规格与设计相同，例行外观检查（2）敷设方法用人力。（3）敷设电缆时要及时做好标记。（4）敷设时在终端头（和接头）处要留有端接长度。2．管内穿线（1）按设计图要求选择好线缆。（2）穿线检查管路是否畅通，不畅时应及时处理。（3）按具体走向测定长度，考虑余量、敷线、断线。（4）考虑导线截面大小，根数多少，将线缆与带线进行绑扎。（5）穿线前应在管口加装护口，两人协调，一拉一送，管路较长时转弯接头多时，要在管内顺入适量滑石粉。6）线（缆）进入配线箱按顺序以同样弧度压接在接线端上，作为色标，要求整齐，严实美观。（7）导线包扎要严整，严密。53．配线架及信息插座的安装（1）安装盒面时，需将预埋盒内的填充物清理干净，要求平整，周围边隙均匀对称，箱盖平整。不歪斜，且紧贴墙面。（2）配线架安装应处理好基础，成排的机柜排列整齐。（3）安装完毕后，要认真检查架（盒）内各部件和接线是否安装松动，松动后应及时加以紧固。（4）安装好后，要认真保护，防止损坏和被盗。4．电气测试：测试方案另行编制。四、工程质量保证措施1．认真贯彻工程质量保证手册的执行，做到工程质量分级管理，把好质量关在竣工验收时达到一次交验合格。2．加强现场施工质量检查，配备专业检查人员。3．严格按图施工，各项安装工程要作出施工方案或施工技术措施，经批准后才能进行施工。4．加强材料和设备的质量检查工作，做好记录，不论对何产品和材料，坚持不合格不施工的原则。5．凡有施工方案的项目，必须按方案进行施工，所有工程都必须达到有关规定要求。6．施行内部质量审核制度。认真行使质量否决权，建立健全质量奖罚制度，实行质量考核，奖优罚劣。7．积极配合设计单位、业主、监理等各方做好设计变更、技术洽商工作；做好各项技术资料的收集、整理和编制工作。8．各种施工之前有关技术人员认真做好技术交底，施工过程中，技术人员、质量人员严把质量关，严防各种“通病”的发生。五、安全技术措施6安全生产工作以严肃法规、落实责任、消灭违章、强化管理为中心，努力提高企业安全技术管理水平，确保全体施工人员的安全健康。（1）参加工程的施工人员必须坚持安全第一、预防为主的方针。层层建立岗位责任制，遵守国家和企业的安全规程。在任何情况下不得违章指挥或违章操作。（2）各项施工方案必须分别是编制安全技术措施，书面向施工人员交底；（3）进入现场必须严格遵守现场各项规章制度，工长对施工人员要做好工程介绍和安全教育。进入现场必须戴安全帽。（4）凡两米以上高空作业需支搭脚手架，工长事先提出支搭架子的要求。（5）安装使用的脚手架，使用前必须认真检查架子有无糟朽现象，有无探头板。施工周围应及时清理障碍物，防止钉子扎...
