外脚手架工程技术交底VIP免费

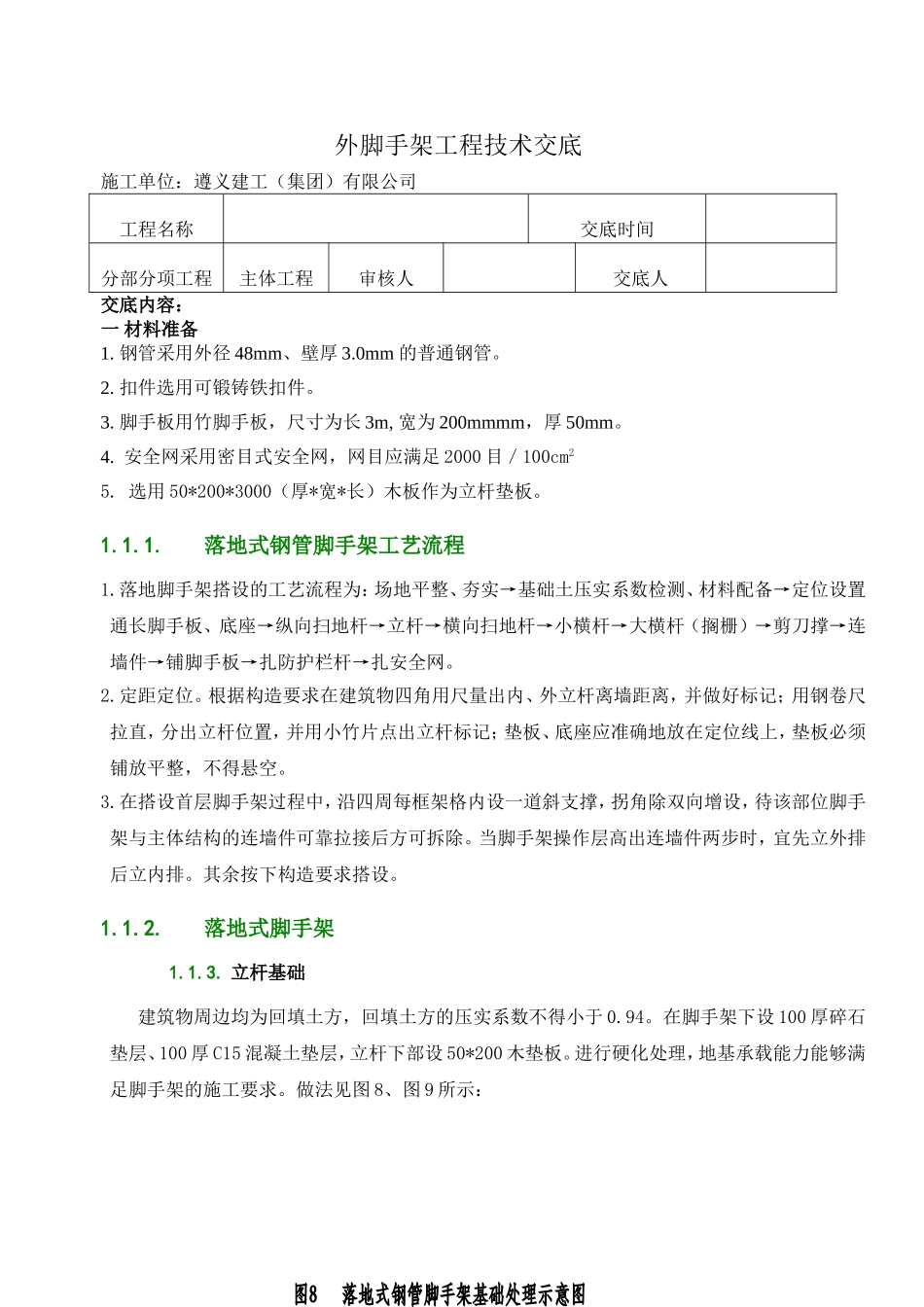

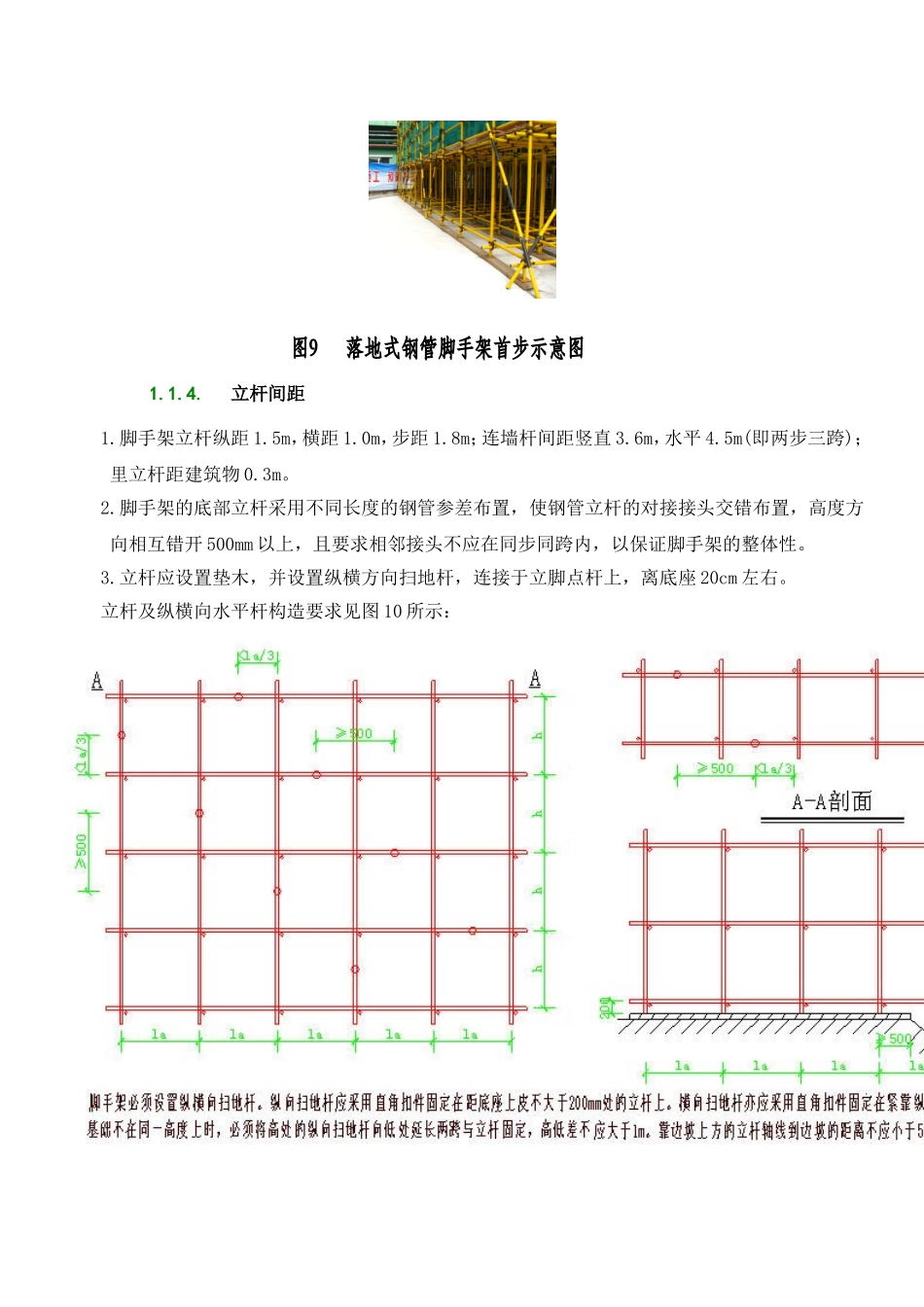

外脚手架工程技术交底施工单位：遵义建工（集团）有限公司工程名称交底时间分部分项工程主体工程审核人交底人交底内容：一材料准备1.钢管采用外径48mm、壁厚3.0mm的普通钢管。2.扣件选用可锻铸铁扣件。3.脚手板用竹脚手板，尺寸为长3m,宽为200mmmm，厚50mm。4.安全网采用密目式安全网，网目应满足2000目／100cm25.选用50*200*3000（厚*宽*长）木板作为立杆垫板。1.1.1.落地式钢管脚手架工艺流程1.落地脚手架搭设的工艺流程为：场地平整、夯实→基础土压实系数检测、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。2.定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。3.在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排后立内排。其余按下构造要求搭设。1.1.2.落地式脚手架1.1.3.立杆基础建筑物周边均为回填土方，回填土方的压实系数不得小于0.94。在脚手架下设100厚碎石垫层、100厚C15混凝土垫层，立杆下部设50*200木垫板。进行硬化处理，地基承载能力能够满足脚手架的施工要求。做法见图8、图9所示：1.1.4.立杆间距1.脚手架立杆纵距1.5m，横距1.0m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即两步三跨)；里立杆距建筑物0.3m。2.脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。3.立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。立杆及纵横向水平杆构造要求见图10所示：1.1.5.立杆立杆横距为1.0m，内侧立杆距墙的距离为0.3m，纵距为1.5m。立杆各部接头采用对接扣件连接。立杆上的对接扣件交错布置，相邻立杆的接头位置错开布置在不同的步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离为500mm；各接头中心至主节点的距离保证在不大于步距的1/3范围内。立杆与大横杆用直角扣件扣紧。示意图见图17。立杆水平杆对接扣件500h/3lalah/3h脚手架底部设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距工字钢上皮200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。1.1.6.大横杆1.大横杆步距为1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为100mm，上下横杆的接长位置错开布置在不同的立杆纵距中，与相近立杆的距离保证在不大于纵距的三分之一范围内。2.同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。大横杆设置在立杆内侧，其长度为3跨一连接。3.大横杆接长采用对接扣件连接，扣件交错布置，不同步或不同跨两个相邻接头在水平方向错开的距离为500mm。如图18所示。1.1.7.小横杆1.在立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。靠外立面的外伸长度统一为100mm，靠墙一端的外伸长度为≥100mm。2.离地面200mm处设置纵横扫地杆一道。1.1.8.脚手板1.脚手板满铺施工，离开墙面100mm。自顶层作业层的脚手板下计，每隔9.0m（5步架）在小横杆上满铺一层脚手板。脚手板下部用安全平网进行防护，如图19所示。2.脚手板两端各设直径为4mm的镀锌钢丝箍两道。作业层端部脚手板探头长度为150mm，用直径3.2mm的镀锌钢丝固定在支承杆件上。在拐角、斜道平台口处的脚手板与横向水平杆用镀锌钢丝绑扎连接，防止滑动。3.脚手板的铺设采用对接平铺。脚手板对接平铺时，接头处设两根横向水平杆，脚手板外伸长度取150mm。1.1.9.剪刀撑1.脚手架满设连续式剪刀撑，每道剪刀撑宽度为5跨，斜杆与地面的倾角为45°~60°。2.剪刀撑斜杆用旋转扣件固定在立杆上，旋转扣件中心线至主节点的距离为150mm。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆扣紧外，在其中间增加2个扣结点与立杆扣紧。3....
