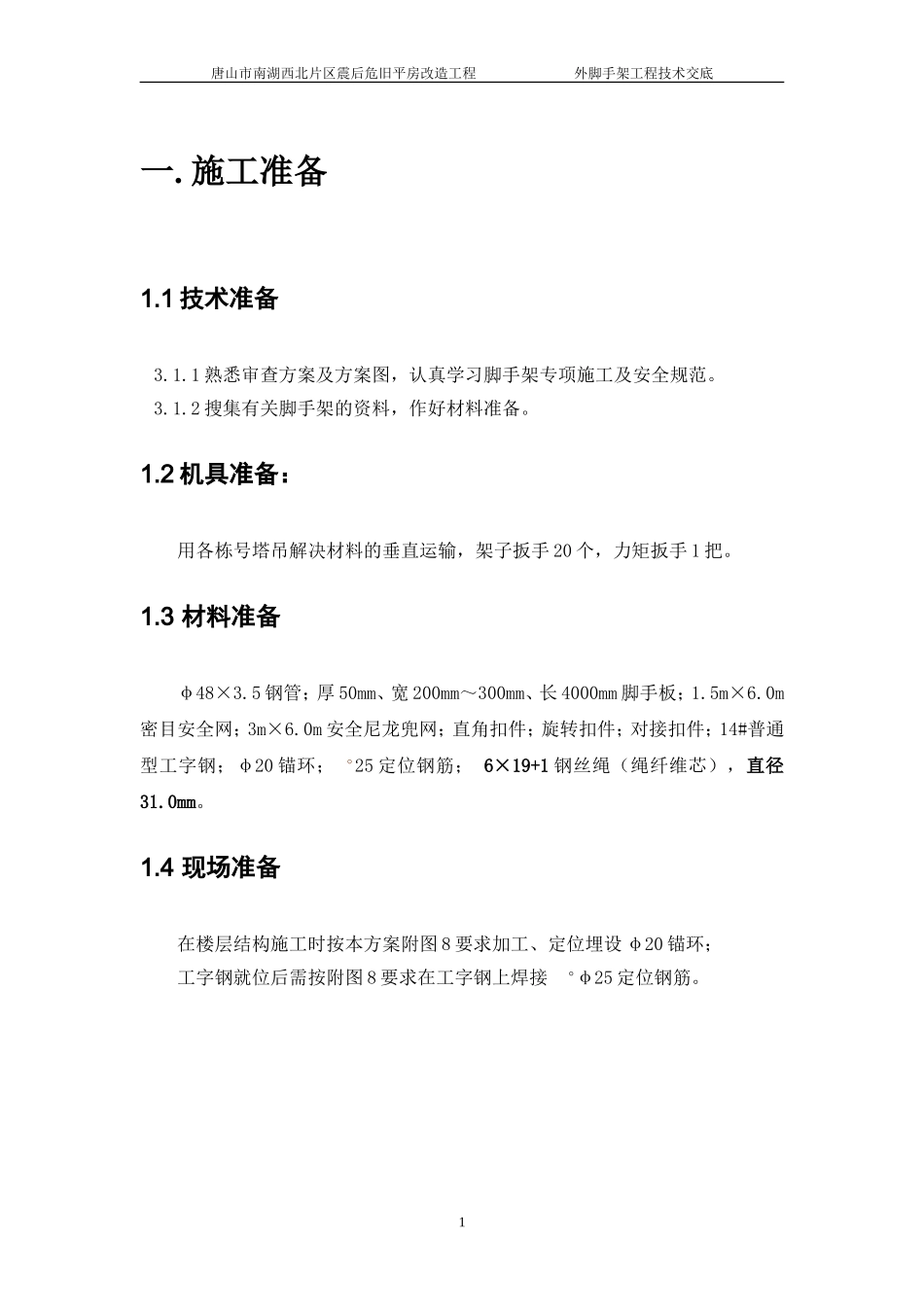

唐山市南湖西北片区震后危旧平房改造工程外脚手架工程技术交底一.施工准备1.1技术准备3.1.1熟悉审查方案及方案图，认真学习脚手架专项施工及安全规范。3.1.2搜集有关脚手架的资料，作好材料准备。1.2机具准备：用各栋号塔吊解决材料的垂直运输，架子扳手20个，力矩扳手1把。1.3材料准备φ48×3.5钢管；厚50mm、宽200mm～300mm、长4000mm脚手板；1.5m×6.0m密目安全网；3m×6.0m安全尼龙兜网；直角扣件；旋转扣件；对接扣件；14#普通型工字钢；φ20锚环；25定位钢筋；6×19+1钢丝绳（绳纤维芯），直径31.0mm。1.4现场准备在楼层结构施工时按本方案附图8要求加工、定位埋设φ20锚环；工字钢就位后需按附图8要求在工字钢上焊接φ25定位钢筋。1唐山市南湖西北片区震后危旧平房改造工程外脚手架工程技术交底2.主要施工方法2.1脚手架设计阶段部位脚手架设计基础与主体施工阶段柱及内墙操作架利用满堂红内架地下室外墙操作架采用落地式双排脚手架，立杆纵距1500步距1500mm；排距为1000mm，搭设高度为7米。主体主楼首层~二层为落地双排脚手架，搭设高度8-9m。3层、11层搭设悬挑脚手架，搭设高度为J-14#楼:23.2m，26.5m，J-15、11#楼:23.2m，18.4m，J-12#楼:23.2m，24m，立杆纵距1500，步距1500mm，排距为1000mm。其中：落地式双排脚手架，立杆纵距1500步距1500mm；排距为1200mm。悬挑脚手架，立杆纵距1500，步距1800mm，排距为1000mm。商业基础-二层采用双排落地脚手架，立杆纵距1500步距1800mm；排距为1200mm。砌筑工程外脚手架商业裙房采用结构外脚手架。主楼因装修阶段外架考虑采用吊篮，但砌筑工程有外围护砌筑墙，因此外墙砌筑随着主体结构施工进行，在悬挑架拆除前施工完毕。人行马道不单独设立，采用楼层内楼梯解决人行交通。卸料平台采用工字钢挑梁，钢丝绳斜拉式，具体详专项施工方案装修阶段内脚手架采用马凳或人字梯。外脚手架商业裙房采用结构外脚手架，主楼采用吊篮施工。主体结构脚手架分段搭设，主楼二层以上第一步挑架搭设成形后，下部落地架开始拆除。挑架分别按转换层依次搭拆。柱、墙操作架在本工程模板施工方案中已明确。本方案主述主体结构施工阶段外脚手架。2唐山市南湖西北片区震后危旧平房改造工程外脚手架工程技术交底2.2双排落地脚手架首层~二层主体结构施工阶段及裙房外脚手架为双排落地脚手架，立杆纵距1500mm，排距1200mm，横杆步距1800mm，立杆距结构外皮300mm，均采用φ48×3.5搭设。5.2.1双排落地式脚手架施工工艺铺设脚手板→弹线、立杆定位并安放底座→摆放立杆→大横杆两端竖立杆并与大横杆扣紧→安大横杆端小横杆、竖小横杆端立杆并与小横杆扣紧→安另一侧大、小横杆及立杆→补间隔的立杆并安小横杆→调校立杆及第一步大横杆→安扫地大横杆并与各立杆扣紧→安扫地小横杆与各立杆扣紧→安第二步大横杆并与各立杆扣紧→安第二步小横杆并与各立杆扣紧→安连墙连接杆→安第三、四步……大横杆和小横杆及连墙连接杆→接立杆→加设剪刀撑→铺脚手板→绑扎防护及挡脚板,并挂立网防护→验收。5.2.2施工要求定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离结构距离（内立杆距结构面300mm），并做好标记；用钢卷尺分出立杆位置，并点出立杆标记。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。2.3悬挑式双排脚手架楼板结构施工时应按本方案规定的标高及平面定位及时留设埋件。架体下部采用工字钢挑梁，工字钢的长度为4m，间距1500mm，14#工字钢挑梁外挑长度均为1.45m，锚固长度2.55m；挑梁楼层内端部采用φ20预埋锚环固定，做法详见附图。工字钢上焊接φ25定位钢筋，立杆通过定位钢筋固定在工字钢上。结构阳角处需在工字钢挑梁下层的结构墙垛上搭设二道抱柱框并采用斜撑对上部架体进...
