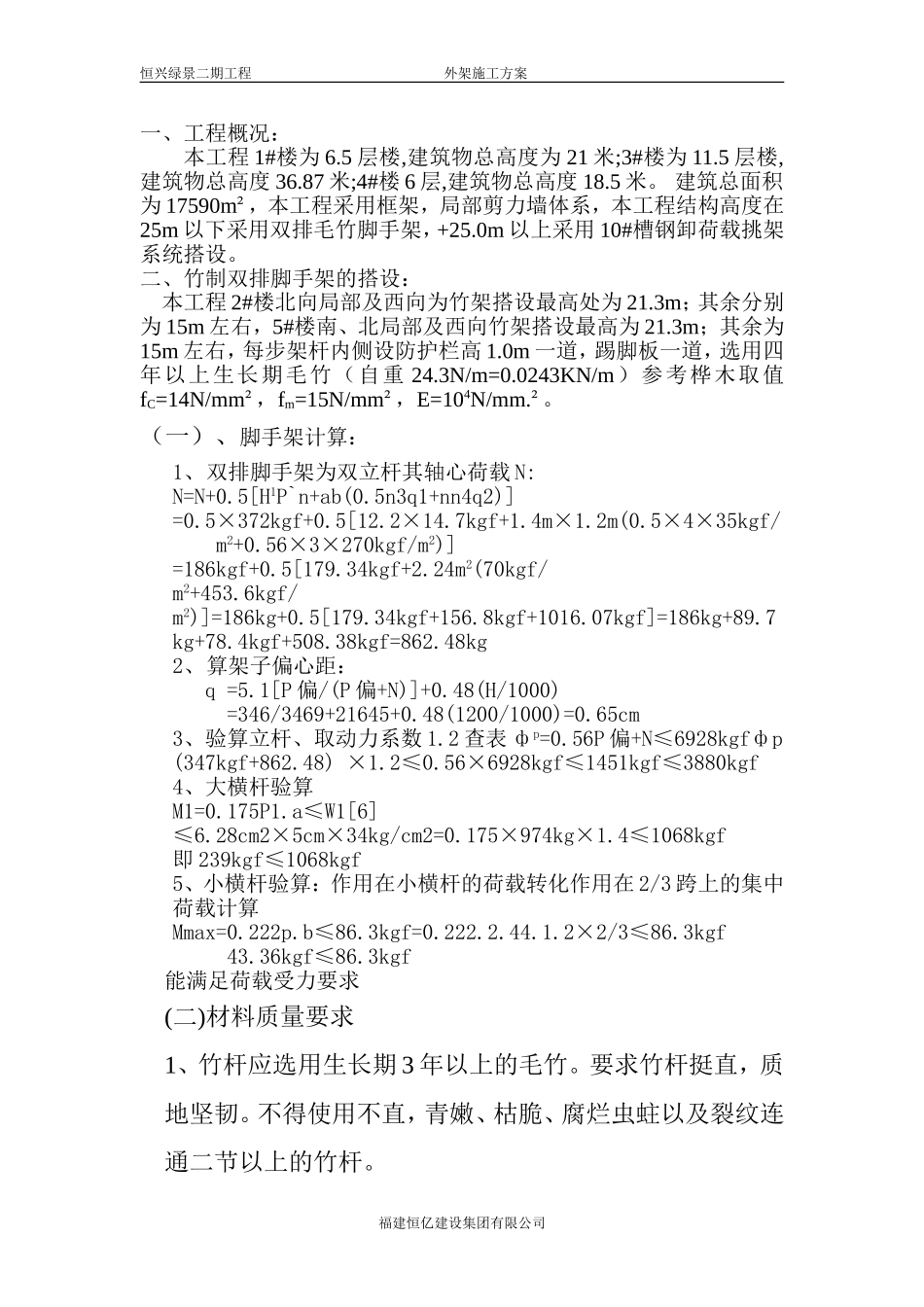

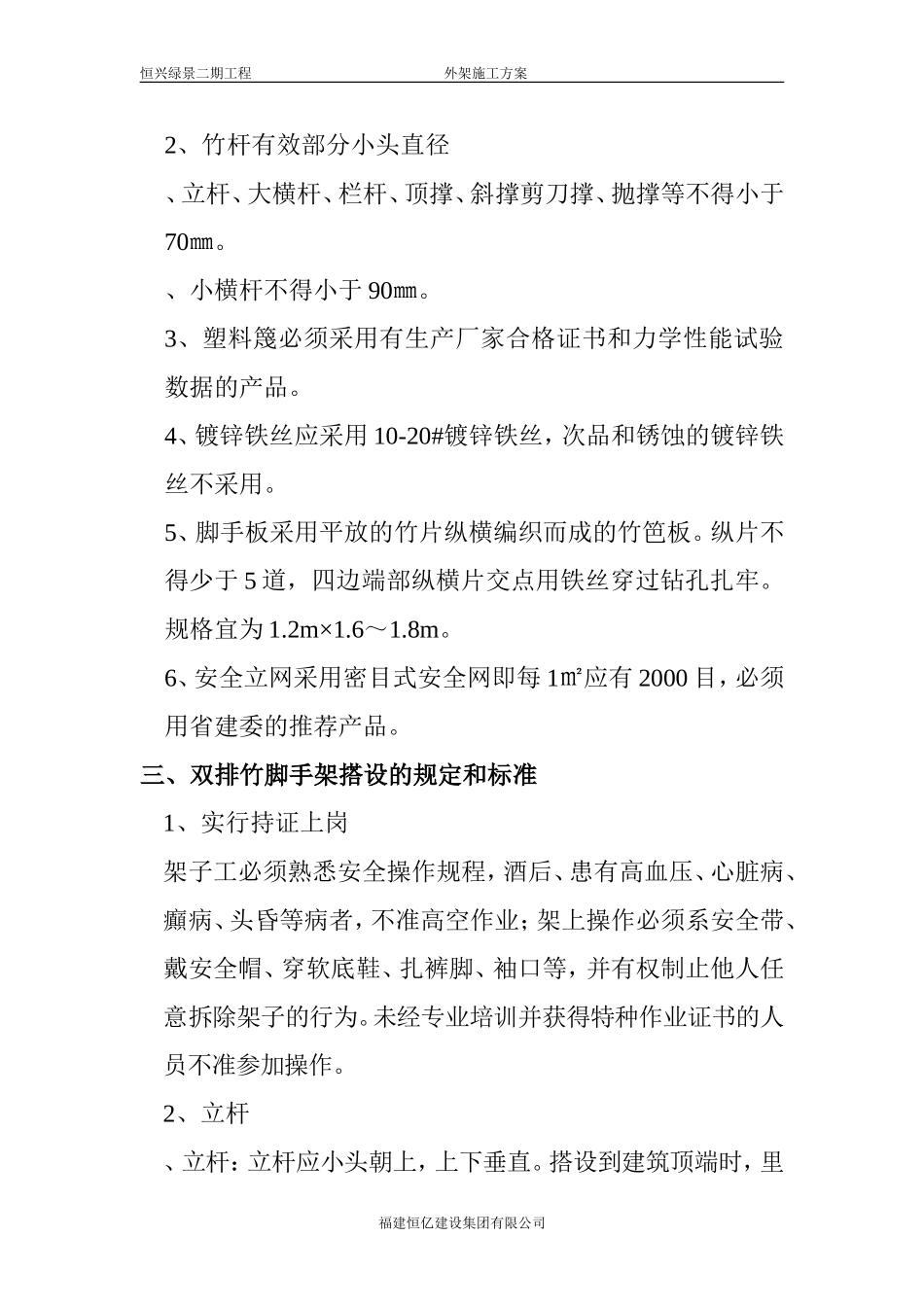

恒兴绿景二期工程外架施工方案一、工程概况：本工程1#楼为6.5层楼,建筑物总高度为21米;3#楼为11.5层楼,建筑物总高度36.87米;4#楼6层,建筑物总高度18.5米。建筑总面积为17590m²，本工程采用框架，局部剪力墙体系，本工程结构高度在25m以下采用双排毛竹脚手架，+25.0m以上采用10#槽钢卸荷载挑架系统搭设。二、竹制双排脚手架的搭设：本工程2#楼北向局部及西向为竹架搭设最高处为21.3m；其余分别为15m左右，5#楼南、北局部及西向竹架搭设最高为21.3m；其余为15m左右，每步架杆内侧设防护栏高1.0m一道，踢脚板一道，选用四年以上生长期毛竹（自重24.3N/m=0.0243KN/m）参考桦木取值fC=14N/mm²，fm=15N/mm²，E=104N/mm.²。（一）、脚手架计算：1、双排脚手架为双立杆其轴心荷载N:N=N+0.5[H1P`n+ab(0.5n3q1+nn4q2)]=0.5×372kgf+0.5[12.2×14.7kgf+1.4m×1.2m(0.5×4×35kgf/m2+0.56×3×270kgf/m2)]=186kgf+0.5[179.34kgf+2.24m2(70kgf/m2+453.6kgf/m2)]=186kg+0.5[179.34kgf+156.8kgf+1016.07kgf]=186kg+89.7kg+78.4kgf+508.38kgf=862.48kg2、算架子偏心距：q=5.1[P偏/(P偏+N)]+0.48(H/1000)=346/3469+21645+0.48(1200/1000)=0.65cm3、验算立杆、取动力系数1.2查表фp=0.56P偏+N≤6928kgfфp(347kgf+862.48)×1.2≤0.56×6928kgf≤1451kgf≤3880kgf4、大横杆验算M1=0.175P1.a≤W1[6]≤6.28cm2×5cm×34kg/cm2=0.175×974kg×1.4≤1068kgf即239kgf≤1068kgf5、小横杆验算：作用在小横杆的荷载转化作用在2/3跨上的集中荷载计算Mmax=0.222p.b≤86.3kgf=0.222.2.44.1.2×2/3≤86.3kgf43.36kgf≤86.3kgf能满足荷载受力要求(二)材料质量要求1、竹杆应选用生长期3年以上的毛竹。要求竹杆挺直，质地坚韧。不得使用不直，青嫩、枯脆、腐烂虫蛀以及裂纹连通二节以上的竹杆。福建恒亿建设集团有限公司恒兴绿景二期工程外架施工方案2、竹杆有效部分小头直径、立杆、大横杆、栏杆、顶撑、斜撑剪刀撑、抛撑等不得小于70㎜。、小横杆不得小于90㎜。3、塑料篾必须采用有生产厂家合格证书和力学性能试验数据的产品。4、镀锌铁丝应采用10-20#镀锌铁丝，次品和锈蚀的镀锌铁丝不采用。5、脚手板采用平放的竹片纵横编织而成的竹笆板。纵片不得少于5道，四边端部纵横片交点用铁丝穿过钻孔扎牢。规格宜为1.2m×1.6～1.8m。6、安全立网采用密目式安全网即每1㎡应有2000目，必须用省建委的推荐产品。三、双排竹脚手架搭设的规定和标准1、实行持证上岗架子工必须熟悉安全操作规程，酒后、患有高血压、心脏病、癲病、头昏等病者，不准高空作业；架上操作必须系安全带、戴安全帽、穿软底鞋、扎裤脚、袖口等，并有权制止他人任意拆除架子的行为。未经专业培训并获得特种作业证书的人员不准参加操作。2、立杆、立杆：立杆应小头朝上，上下垂直。搭设到建筑顶端时，里福建恒亿建设集团有限公司恒兴绿景二期工程外架施工方案排立杆要示低于檐口0.45-0.5m，外排立杆要求高出檐口1.2m。、立杆纵向间距为：1.2m，立杆横向间距为1.0m立杆必须按规定进行连接上下两立杆的接头应错开一个步距，步距宜为1.8m。、立杆的垂直偏差：脚手架顶端的向内水平倾斜不得大于架高1/25。且≤100㎜，不得向外倾斜。3、大横杆；大横杆绑扎在立杆内侧，沿纵向平放。大横杆必须按规定进行接长，搭接长度不小于1.5米，接头置于立杆处，接头位置应上下，里外错开一倍的立杆纵距。大横杆应设在小横杆上，每步层设四根大横杆，净间距不大于25㎝.大横杆绑扎在小横杆上，搭接处竹杆头搭尾，尾搭头，搭接端应在小杆上，伸出200—300㎜。、同一排大横杆的水平偏差不得大于脚手架总长的1\300，且不大于200㎜4、小横杆：小横杆垂直于墙面，绑扎在立杆上。采用竹芭脚手板，小横杆应置于大横杆下。5、顶撑：顶撑应立在立杆边顶住小横杆，与立杆绑扎三道。6、剪刀撑：应设置在脚手架外侧，与地面成45·—60。角。从下至上与脚手架其它杆件同步搭设。剪刀撑底部埋入土中30㎝以上，杆件的交叉点要互相绑扎。脚手架端头、转角和中间福建恒亿建设集团有限公司恒兴绿景二期工程外架施工方案每隔5m净距设一道剪刀撑，剪刀撑必须尚脚手架高度连续设置。7、抛撑：...
