外脚手架施工方案(同名6879)VIP免费

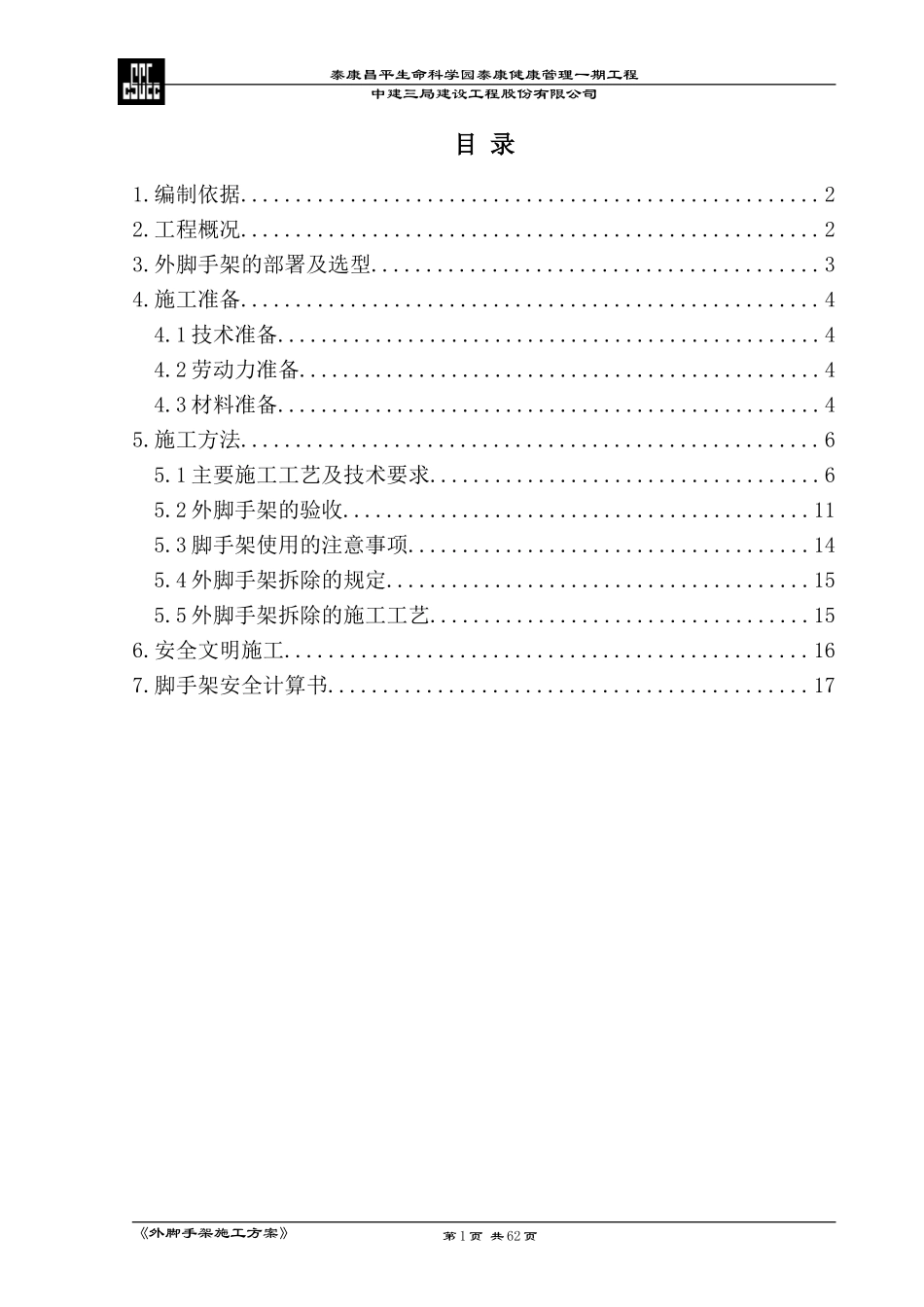

外脚手架施工方案(同名6879)_第1页
1/62

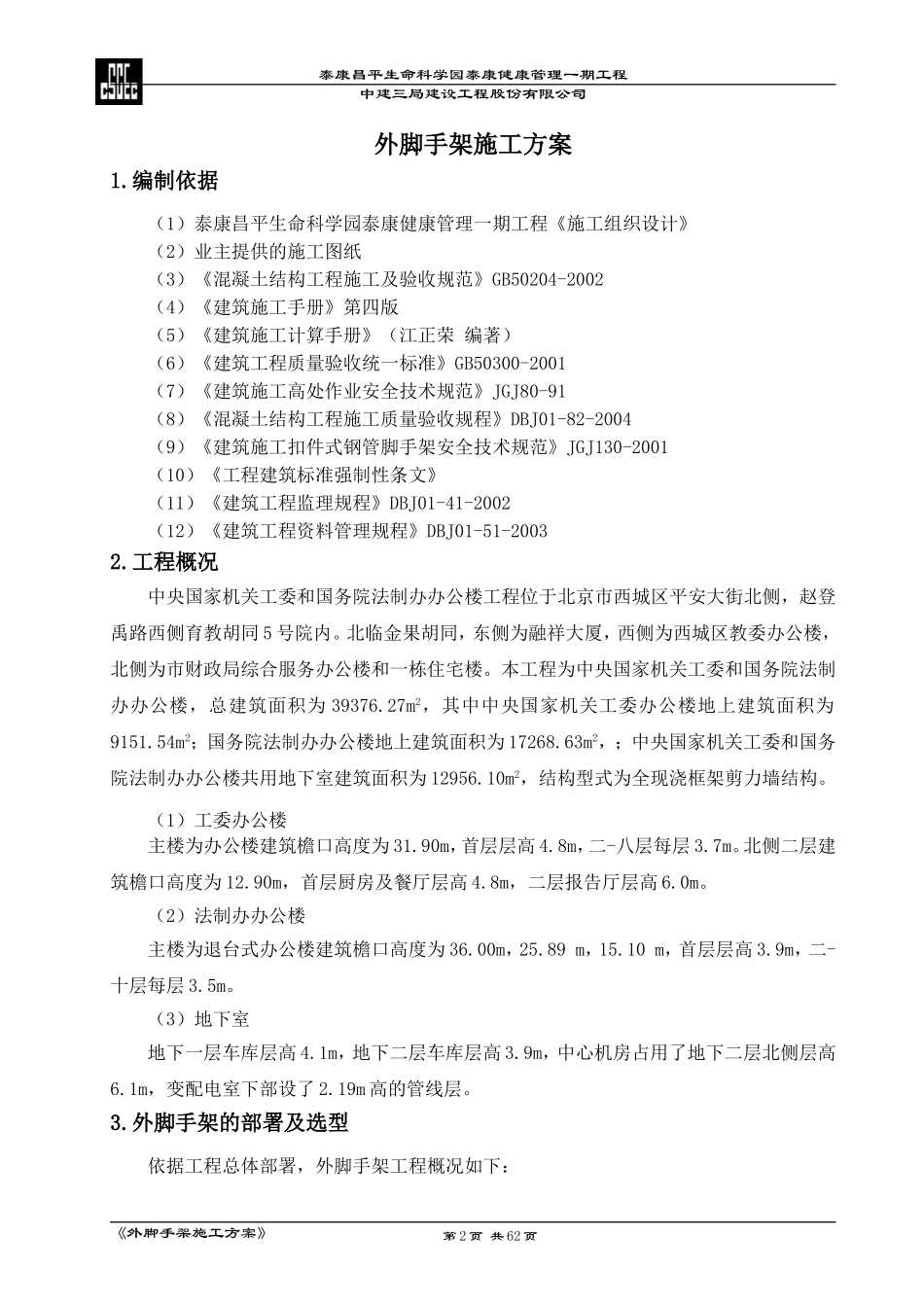

外脚手架施工方案(同名6879)_第2页
2/62

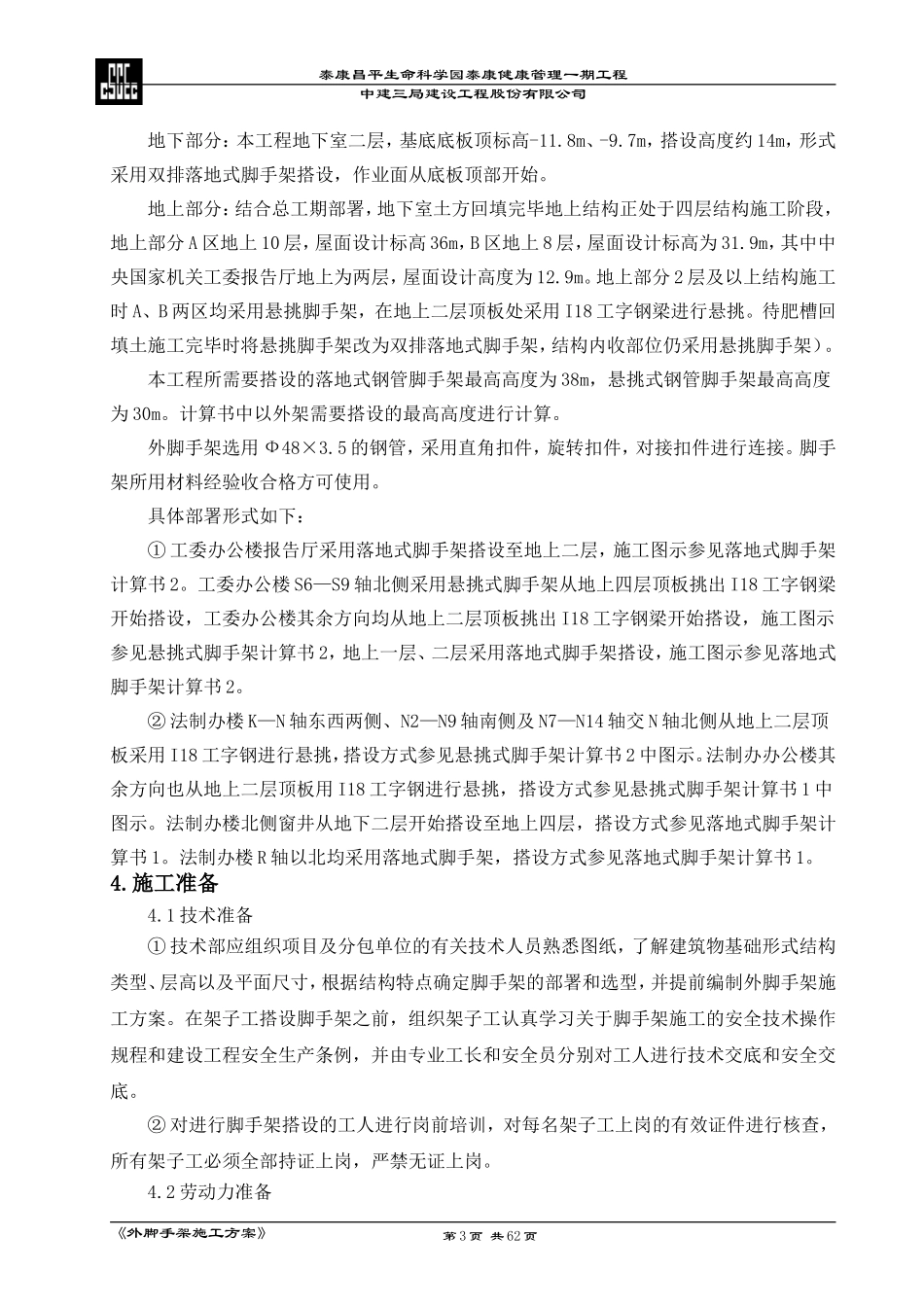

外脚手架施工方案(同名6879)_第3页
3/62
泰康昌平生命科学园泰康健康管理一期工程中建三局建设工程股份有限公司目录1.编制依据.....................................................22.工程概况.....................................................23.外脚手架的部署及选型.........................................34.施工准备.....................................................44.1技术准备..................................................44.2劳动力准备................................................44.3材料准备..................................................45.施工方法.....................................................65.1主要施工工艺及技术要求....................................65.2外脚手架的验收...........................................115.3脚手架使用的注意事项.....................................145.4外脚手架拆除的规定.......................................155.5外脚手架拆除的施工工艺...................................156.安全文明施工................................................167.脚手架安全计算书............................................17《外脚手架施工方案》第1页共62页泰康昌平生命科学园泰康健康管理一期工程中建三局建设工程股份有限公司外脚手架施工方案1.编制依据(1)泰康昌平生命科学园泰康健康管理一期工程《施工组织设计》(2)业主提供的施工图纸(3)《混凝土结构工程施工及验收规范》GB50204-2002(4)《建筑施工手册》第四版(5)《建筑施工计算手册》(江正荣编著)(6)《建筑工程质量验收统一标准》GB50300-2001(7)《建筑施工高处作业安全技术规范》JGJ80-91(8)《混凝土结构工程施工质量验收规程》DBJ01-82-2004(9)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001(10)《工程建筑标准强制性条文》(11)《建筑工程监理规程》DBJ01-41-2002(12)《建筑工程资料管理规程》DBJ01-51-20032.工程概况中央国家机关工委和国务院法制办办公楼工程位于北京市西城区平安大街北侧,赵登禹路西侧育教胡同5号院内。北临金果胡同,东侧为融祥大厦,西侧为西城区教委办公楼,北侧为市财政局综合服务办公楼和一栋住宅楼。本工程为中央国家机关工委和国务院法制办办公楼,总建筑面积为39376.27m2,其中中央国家机关工委办公楼地上建筑面积为9151.54m2;国务院法制办办公楼地上建筑面积为17268.63m2,;中央国家机关工委和国务院法制办办公楼共用地下室建筑面积为12956.10m2,结构型式为全现浇框架剪力墙结构。(1)工委办公楼主楼为办公楼建筑檐口高度为31.90m,首层层高4.8m,二-八层每层3.7m。北侧二层建筑檐口高度为12.90m,首层厨房及餐厅层高4.8m,二层报告厅层高6.0m。(2)法制办办公楼主楼为退台式办公楼建筑檐口高度为36.00m,25.89m,15.10m,首层层高3.9m,二-十层每层3.5m。(3)地下室地下一层车库层高4.1m,地下二层车库层高3.9m,中心机房占用了地下二层北侧层高6.1m,变配电室下部设了2.19m高的管线层。3.外脚手架的部署及选型依据工程总体部署,外脚手架工程概况如下:《外脚手架施工方案》第2页共62页泰康昌平生命科学园泰康健康管理一期工程中建三局建设工程股份有限公司地下部分:本工程地下室二层,基底底板顶标高-11.8m、-9.7m,搭设高度约14m,形式采用双排落地式脚手架搭设,作业面从底板顶部开始。地上部分:结合总工期部署,地下室土方回填完毕地上结构正处于四层结构施工阶段,地上部分A区地上10层,屋面设计标高36m,B区地上8层,屋面设计标高为31.9m,其中中央国家机关工委报告厅地上为两层,屋面设计高度为12.9m。地上部分2层及以上结构施工时A、B两区均采用悬挑脚手架,在地上二层顶板处采用I18工字钢梁进行悬挑。待肥槽回填土施工完毕时将悬挑脚手架改为双排落地式脚手架,结构内收部位仍采用悬挑脚手架)。本工程所需要搭设的落地式钢管脚手架最高高度为38m,悬挑式钢管脚手架最高高度为30m。计算书中以外架需要搭设的最高高度进行计算。外脚手架选用Ф48×3.5的钢管,采用直角...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

外脚手架施工方案(同名6879)
