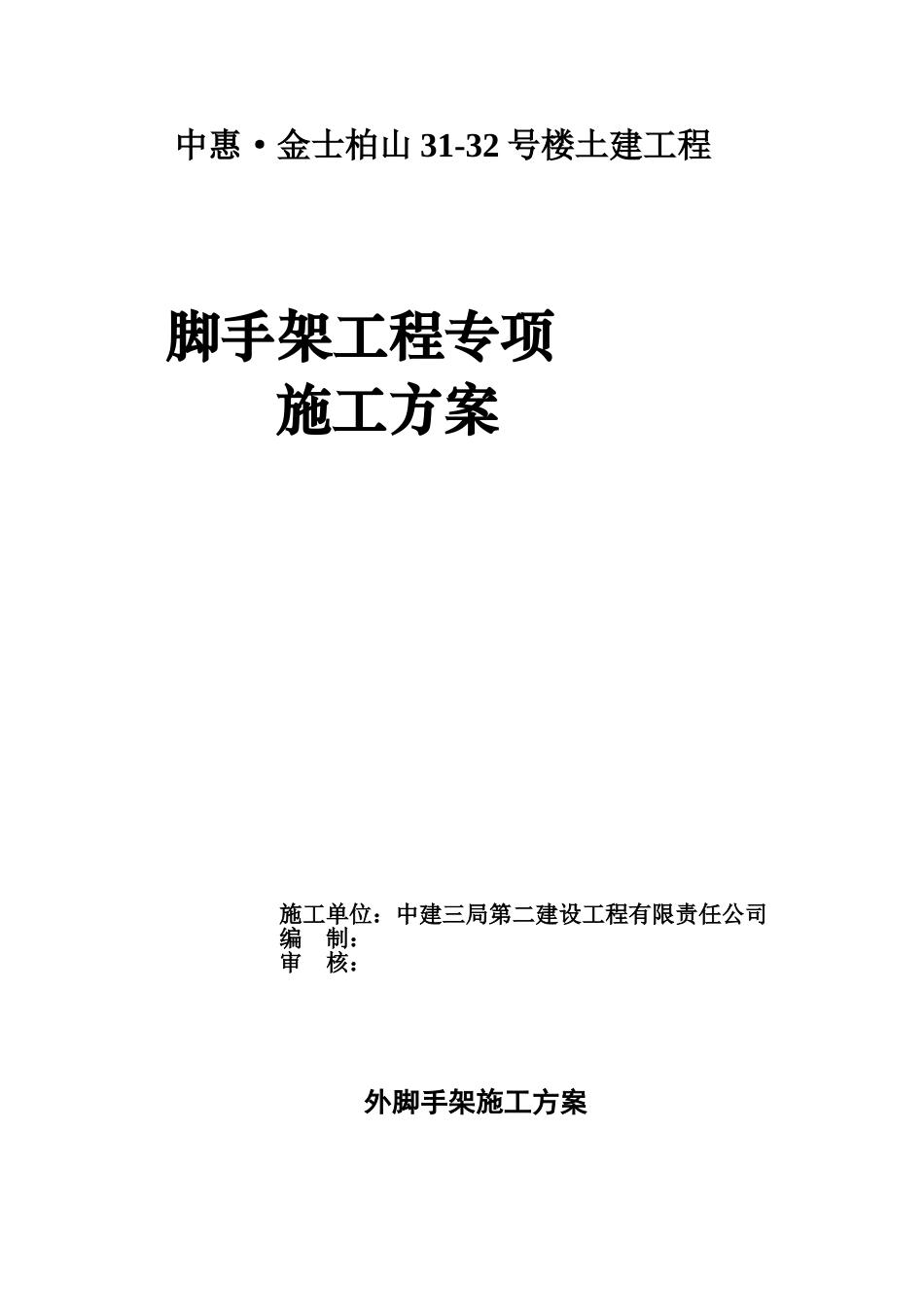

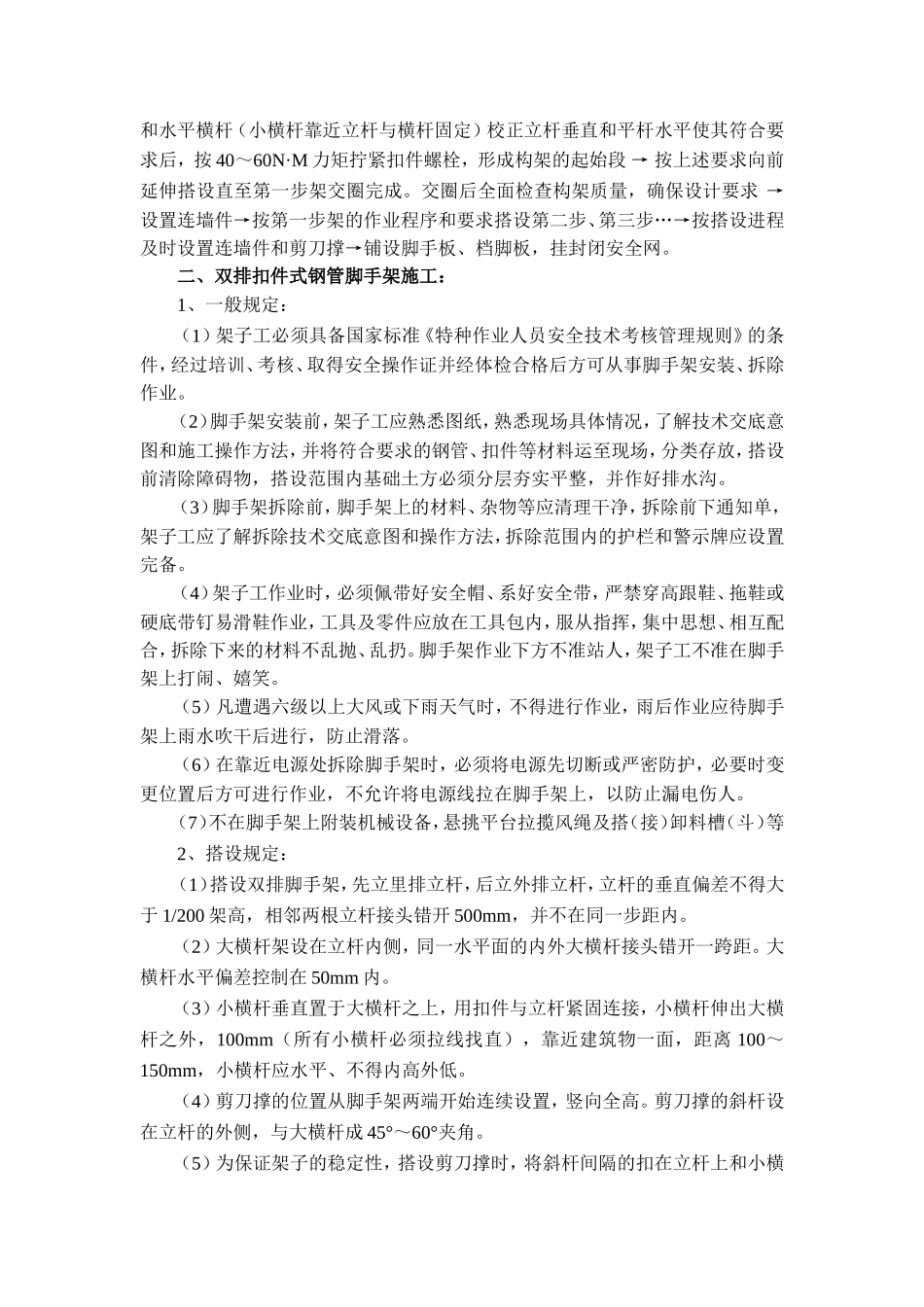

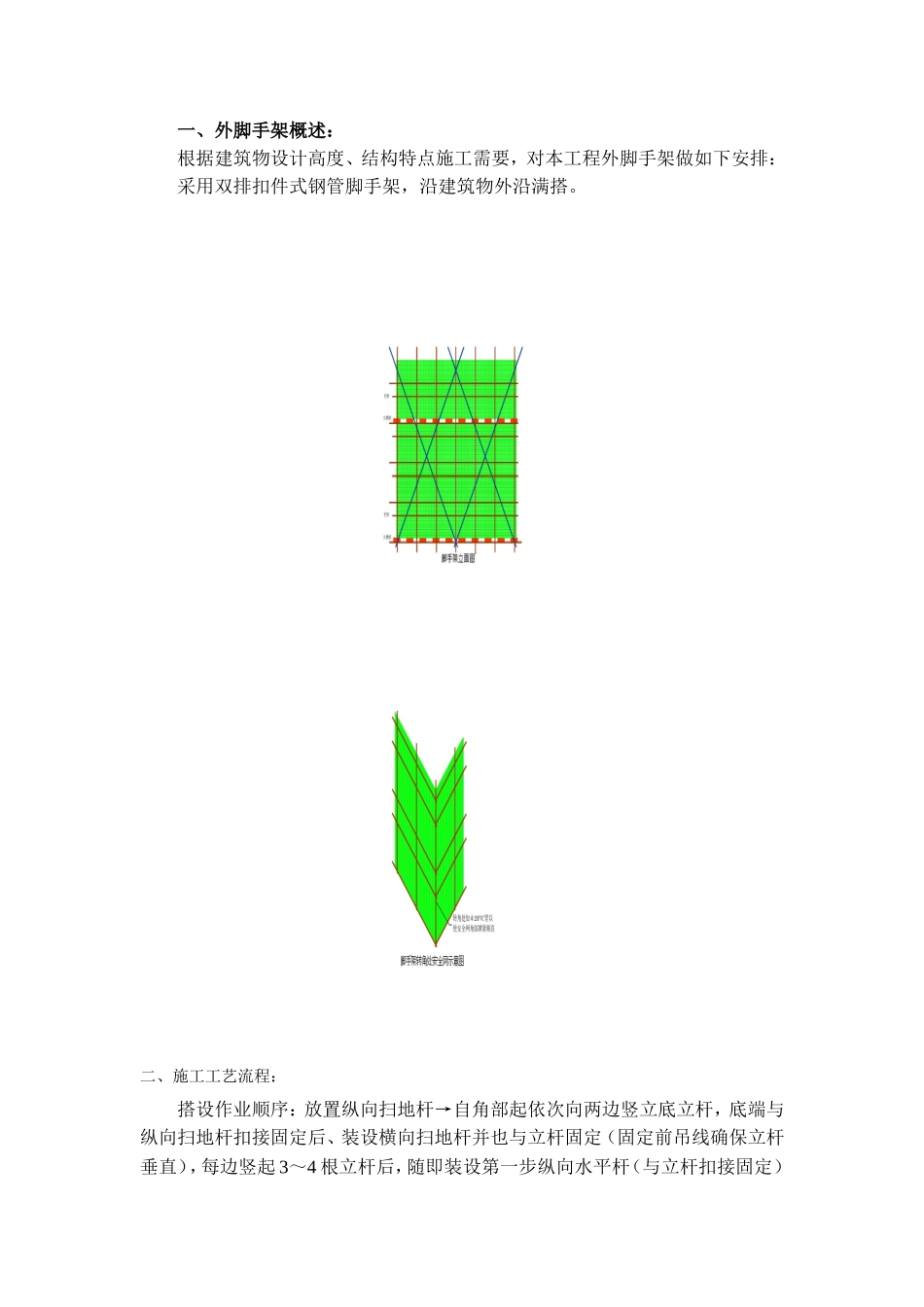

中惠·金士柏山31-32号楼土建工程施工单位：中建三局第二建设工程有限责任公司编制：审核：外脚手架施工方案脚手架工程专项施工方案一、外脚手架概述：根据建筑物设计高度、结构特点施工需要，对本工程外脚手架做如下安排：采用双排扣件式钢管脚手架，沿建筑物外沿满搭。二、施工工艺流程：搭设作业顺序：放置纵向扫地杆→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定前吊线确保立杆垂直），每边竖起3～4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）和水平横杆（小横杆靠近立杆与横杆固定）校正立杆垂直和平杆水平使其符合要求后，按40～60N·M力矩拧紧扣件螺栓，形成构架的起始段→按上述要求向前延伸搭设直至第一步架交圈完成。交圈后全面检查构架质量，确保设计要求→设置连墙件→按第一步架的作业程序和要求搭设第二步、第三步…→按搭设进程及时设置连墙件和剪刀撑→铺设脚手板、档脚板，挂封闭安全网。二、双排扣件式钢管脚手架施工：1、一般规定：（1）架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。（2）脚手架安装前，架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物，搭设范围内基础土方必须分层夯实平整，并作好排水沟。（3）脚手架拆除前，脚手架上的材料、杂物等应清理干净，拆除前下通知单，架子工应了解拆除技术交底意图和操作方法，拆除范围内的护栏和警示牌应设置完备。（4）架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉笑。（5）凡遭遇六级以上大风或下雨天气时，不得进行作业，雨后作业应待脚手架上雨水吹干后进行，防止滑落。（6）在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。（7）不在脚手架上附装机械设备，悬挑平台拉揽风绳及搭（接）卸料槽（斗）等2、搭设规定：（1）搭设双排脚手架，先立里排立杆，后立外排立杆，立杆的垂直偏差不得大于1/200架高，相邻两根立杆接头错开500mm，并不在同一步距内。（2）大横杆架设在立杆内侧，同一水平面的内外大横杆接头错开一跨距。大横杆水平偏差控制在50mm内。（3）小横杆垂直置于大横杆之上，用扣件与立杆紧固连接，小横杆伸出大横杆之外，100mm（所有小横杆必须拉线找直），靠近建筑物一面，距离100～150mm，小横杆应水平、不得内高外低。（4）剪刀撑的位置从脚手架两端开始连续设置，竖向全高。剪刀撑的斜杆设在立杆的外侧，与大横杆成45°～60°夹角。（5）为保证架子的稳定性，搭设剪刀撑时，将斜杆间隔的扣在立杆上和小横杆的伸出部分上。（6）用对接扣件连接大横杆时，扣件的开口应朝向架子的内侧，螺栓朝上、以防雨水进入。用十字扣件时，开口不得朝下，以确保安全，在安装扣件时，必须将扣件放端正后再拧紧螺栓，拧紧螺栓时，用力要适当，一般控制在40～50N·M。（7）脚手架钢笆片在操作层上应满铺、铺稳，两边用12#铁丝绑扎在大横杆上，防止滑动，严禁在护身杆外侧铺设站人钢笆片。（8）操作层脚手架设置栏杆与挡脚板，栏杆高度不低于1.2m，挡脚板用七合板制成，高度不低于200mm。（9）搭设脚手架必须严格按照规范要求选用材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件，严禁使用。（10）反拉钢丝绳要求保证通顺，不得因被其它钢管等部件阻挡，而形成折线形状，调节花篮螺栓，使其松紧适度，受力明确。（11）检查验收，悬挑架安装完毕后，要进行全面综合的检查验收、签证，对所有节点还要进行复拧收紧，扣件螺栓扭力矩不得小于40N·M，并不大于65N·M，及时用彩色粉笔做出标记，确保一个不漏。（12）为了安全防火，在每两层上人跑道及建筑物对角处...
