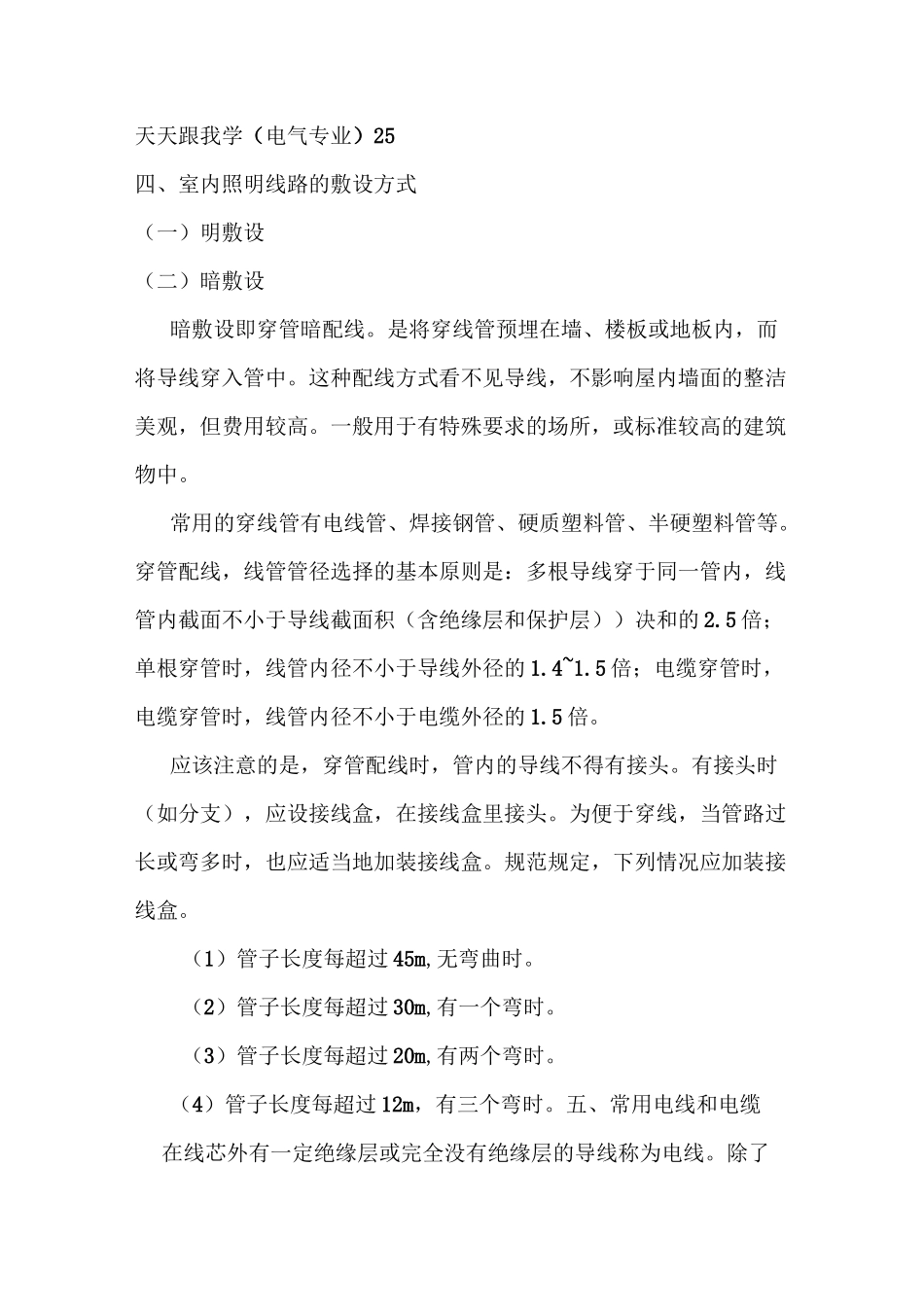

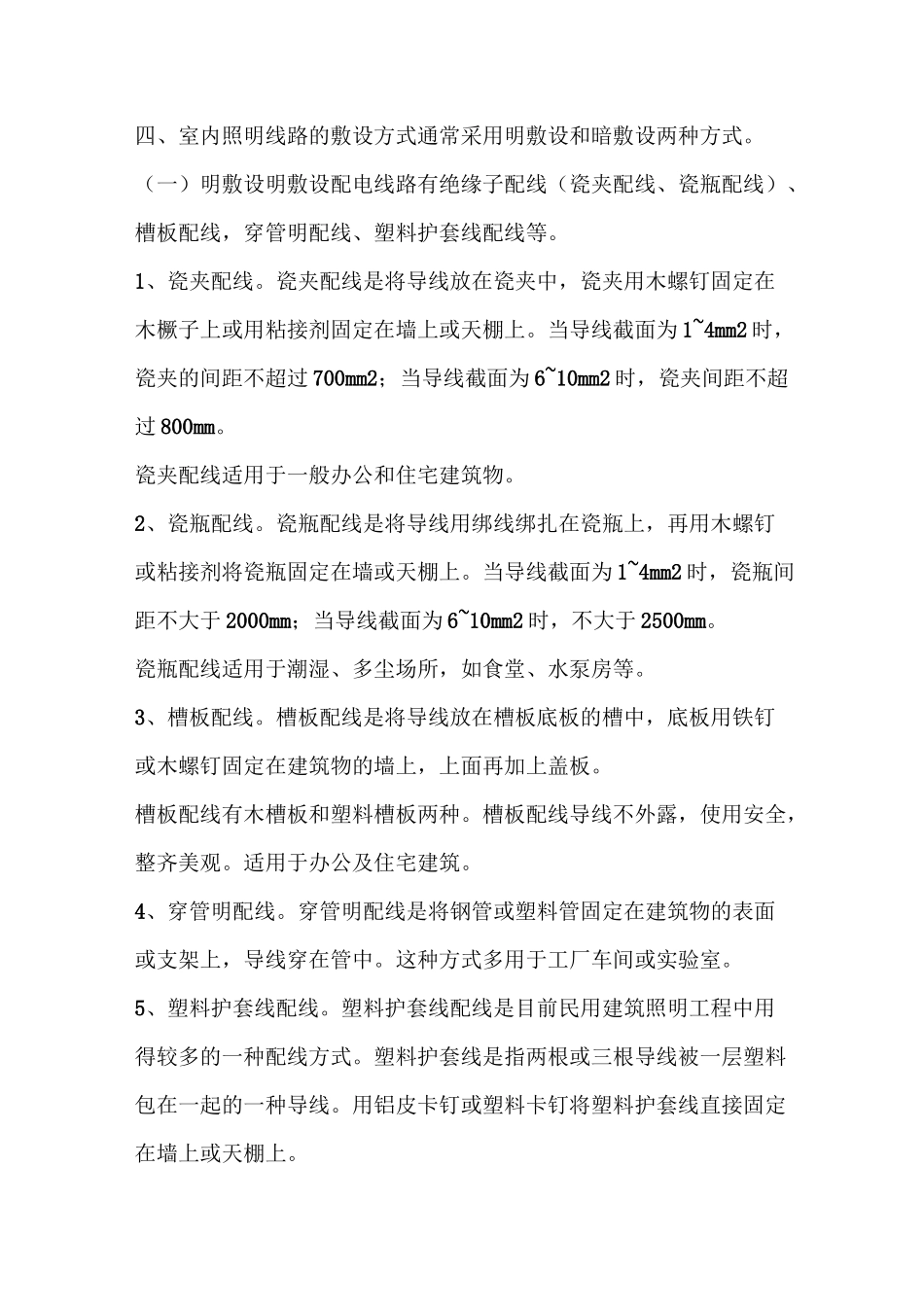

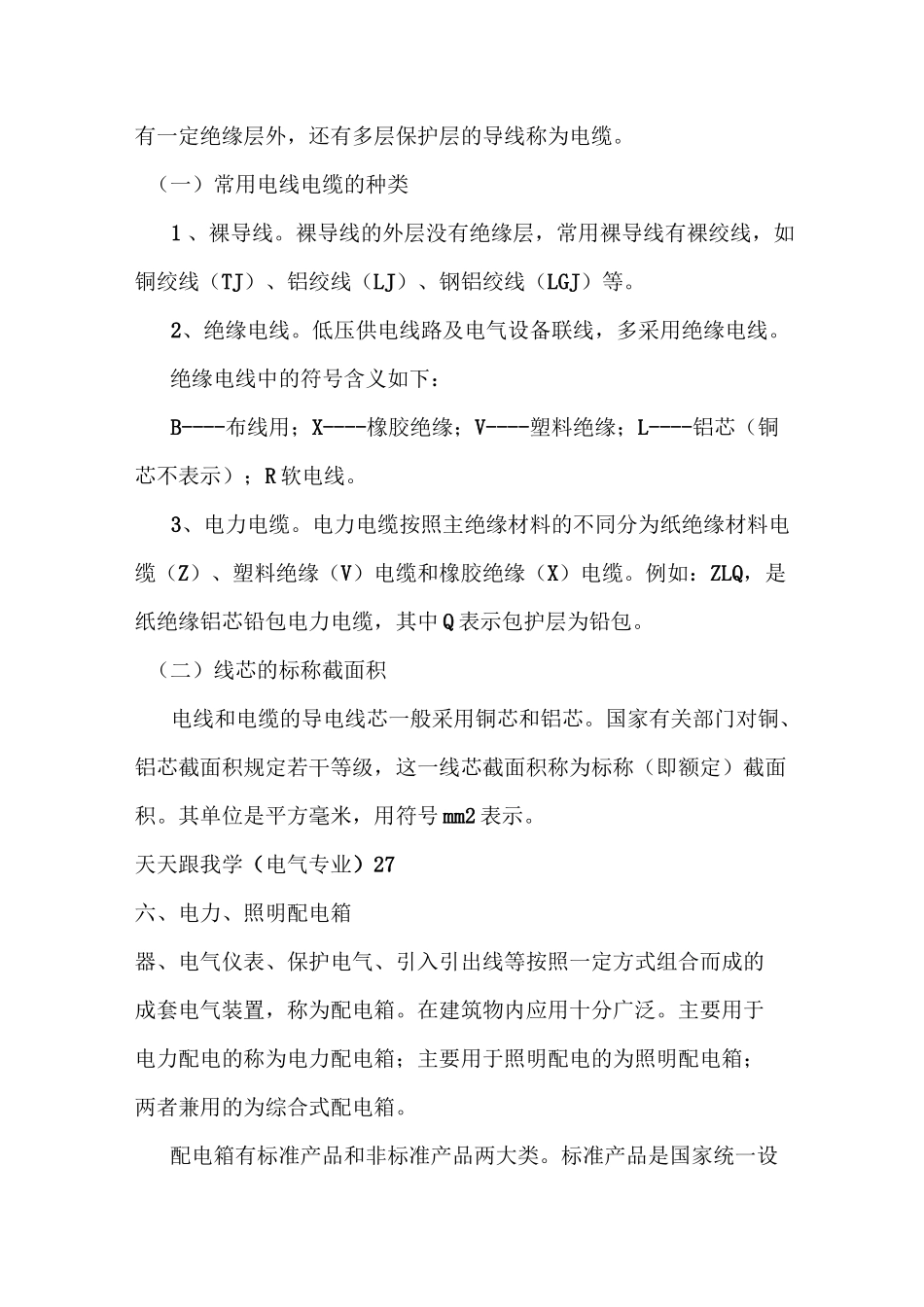

四、室内照明线路的敷设方式通常采用明敷设和暗敷设两种方式。（一）明敷设明敷设配电线路有绝缘子配线（瓷夹配线、瓷瓶配线）、槽板配线，穿管明配线、塑料护套线配线等。1、瓷夹配线。瓷夹配线是将导线放在瓷夹中，瓷夹用木螺钉固定在木橛子上或用粘接剂固定在墙上或天棚上。当导线截面为1~4mm2时，瓷夹的间距不超过700mm2；当导线截面为6~10mm2时，瓷夹间距不超过800mm。瓷夹配线适用于一般办公和住宅建筑物。2、瓷瓶配线。瓷瓶配线是将导线用绑线绑扎在瓷瓶上，再用木螺钉或粘接剂将瓷瓶固定在墙或天棚上。当导线截面为1~4mm2时，瓷瓶间距不大于2000mm；当导线截面为6~10mm2时，不大于2500mm。瓷瓶配线适用于潮湿、多尘场所，如食堂、水泵房等。3、槽板配线。槽板配线是将导线放在槽板底板的槽中，底板用铁钉或木螺钉固定在建筑物的墙上，上面再加上盖板。槽板配线有木槽板和塑料槽板两种。槽板配线导线不外露，使用安全，整齐美观。适用于办公及住宅建筑。4、穿管明配线。穿管明配线是将钢管或塑料管固定在建筑物的表面或支架上，导线穿在管中。这种方式多用于工厂车间或实验室。5、塑料护套线配线。塑料护套线配线是目前民用建筑照明工程中用得较多的一种配线方式。塑料护套线是指两根或三根导线被一层塑料包在一起的一种导线。用铝皮卡钉或塑料卡钉将塑料护套线直接固定在墙上或天棚上。天天跟我学（电气专业）25四、室内照明线路的敷设方式（一）明敷设（二）暗敷设暗敷设即穿管暗配线。是将穿线管预埋在墙、楼板或地板内，而将导线穿入管中。这种配线方式看不见导线，不影响屋内墙面的整洁美观，但费用较高。一般用于有特殊要求的场所，或标准较高的建筑物中。常用的穿线管有电线管、焊接钢管、硬质塑料管、半硬塑料管等。穿管配线，线管管径选择的基本原则是：多根导线穿于同一管内，线管内截面不小于导线截面积（含绝缘层和保护层））决和的2.5倍；单根穿管时，线管内径不小于导线外径的1.4~1.5倍；电缆穿管时，电缆穿管时，线管内径不小于电缆外径的1.5倍。应该注意的是，穿管配线时，管内的导线不得有接头。有接头时（如分支），应设接线盒，在接线盒里接头。为便于穿线，当管路过长或弯多时，也应适当地加装接线盒。规范规定，下列情况应加装接线盒。（1）管子长度每超过45m,无弯曲时。（2）管子长度每超过30m,有一个弯时。（3）管子长度每超过20m,有两个弯时。（4）管子长度每超过12m，有三个弯时。五、常用电线和电缆在线芯外有一定绝缘层或完全没有绝缘层的导线称为电线。除了有一定绝缘层外，还有多层保护层的导线称为电缆。（一）常用电线电缆的种类1、裸导线。裸导线的外层没有绝缘层，常用裸导线有裸绞线，如铜绞线（TJ）、铝绞线（LJ）、钢铝绞线（LGJ）等。2、绝缘电线。低压供电线路及电气设备联线，多采用绝缘电线。绝缘电线中的符号含义如下：B----布线用；X----橡胶绝缘；V----塑料绝缘；L----铝芯（铜芯不表示）；R软电线。3、电力电缆。电力电缆按照主绝缘材料的不同分为纸绝缘材料电缆（Z）、塑料绝缘（V）电缆和橡胶绝缘（X）电缆。例如：ZLQ，是纸绝缘铝芯铅包电力电缆，其中Q表示包护层为铅包。（二）线芯的标称截面积电线和电缆的导电线芯一般采用铜芯和铝芯。国家有关部门对铜、铝芯截面积规定若干等级，这一线芯截面积称为标称（即额定）截面积。其单位是平方毫米，用符号mm2表示。天天跟我学（电气专业）27六、电力、照明配电箱器、电气仪表、保护电气、引入引出线等按照一定方式组合而成的成套电气装置，称为配电箱。在建筑物内应用十分广泛。主要用于电力配电的称为电力配电箱；主要用于照明配电的为照明配电箱；两者兼用的为综合式配电箱。配电箱有标准产品和非标准产品两大类。标准产品是国家统一设计的产品，其结构和内部原件，接线都是统一的；非标准产品是在标准产品的基础上作部分的改动的产品。配电箱的安装方式有明装、暗装、立式安装等几种形式。照明配电箱型号的基本表示方法为：XM1-2-3/4X表示配电箱M表示照明用1表示结构特征代号：R----嵌入式X悬挂式（可省略）2表示设计序号3表示回路数4表示接线方案代号电力配电箱型号的基本...
