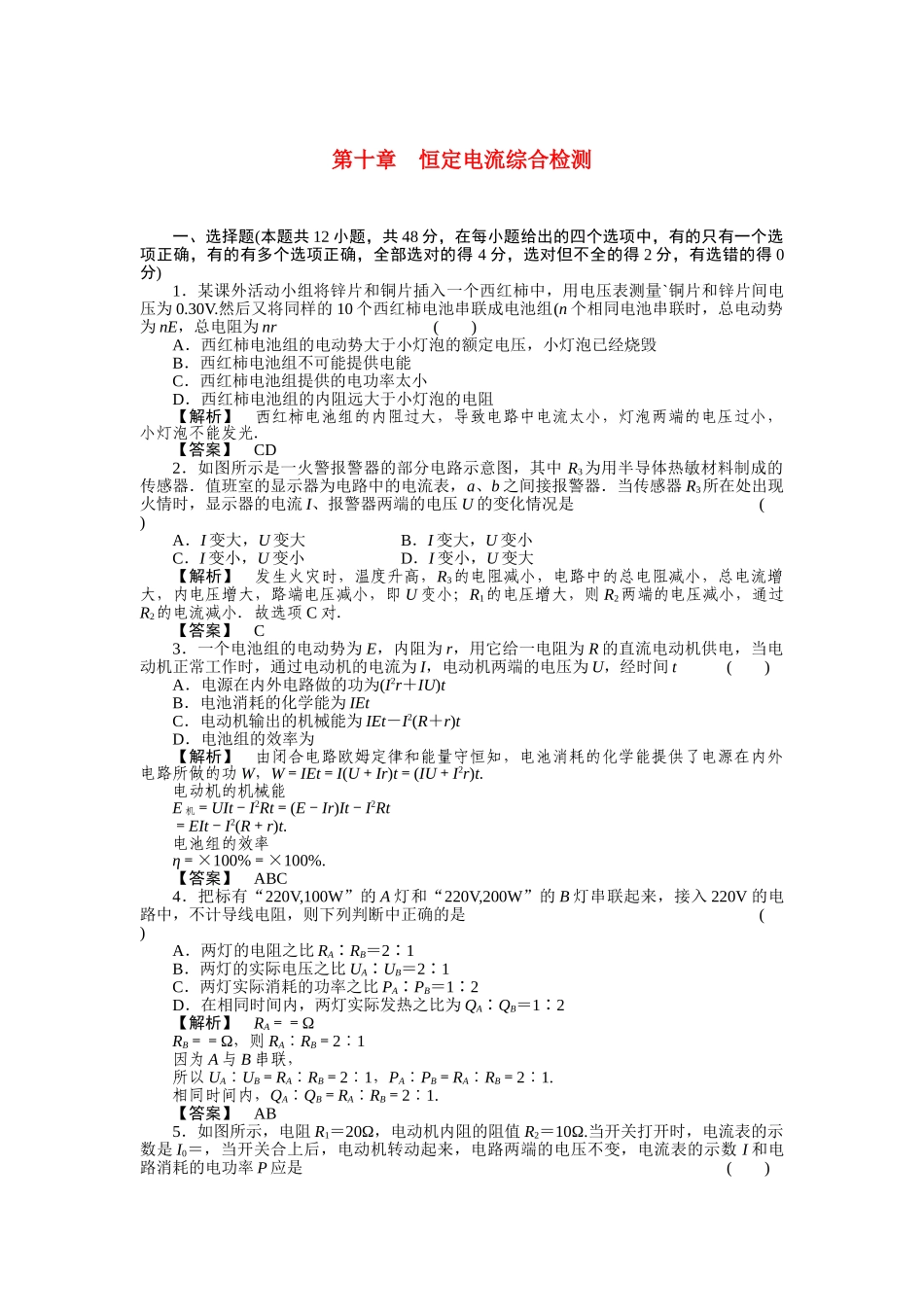

第十章恒定电流综合检测一、选择题(本题共12小题，共48分，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．某课外活动小组将锌片和铜片插入一个西红柿中，用电压表测量`铜片和锌片间电压为0.30V.然后又将同样的10个西红柿电池串联成电池组(n个相同电池串联时，总电动势为nE，总电阻为nr()A．西红柿电池组的电动势大于小灯泡的额定电压，小灯泡已经烧毁B．西红柿电池组不可能提供电能C．西红柿电池组提供的电功率太小D．西红柿电池组的内阻远大于小灯泡的电阻【解析】西红柿电池组的内阻过大，导致电路中电流太小，灯泡两端的电压过小，小灯泡不能发光．【答案】CD2．如图所示是一火警报警器的部分电路示意图，其中R3为用半导体热敏材料制成的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是()A．I变大，U变大B．I变大，U变小C．I变小，U变小D．I变小，U变大【解析】发生火灾时，温度升高，R3的电阻减小，电路中的总电阻减小，总电流增大，内电压增大，路端电压减小，即U变小；R1的电压增大，则R2两端的电压减小，通过R2的电流减小．故选项C对．【答案】C3．一个电池组的电动势为E，内阻为r，用它给一电阻为R的直流电动机供电，当电动机正常工作时，通过电动机的电流为I，电动机两端的电压为U，经时间t()A．电源在内外电路做的功为(I2r＋IU)tB．电池消耗的化学能为IEtC．电动机输出的机械能为IEt－I2(R＋r)tD．电池组的效率为【解析】由闭合电路欧姆定律和能量守恒知，电池消耗的化学能提供了电源在内外电路所做的功W，W＝IEt＝I(U＋Ir)t＝(IU＋I2r)t.电动机的机械能E机＝UIt－I2Rt＝(E－Ir)It－I2Rt＝EIt－I2(R＋r)t.电池组的效率η＝×100%＝×100%.【答案】ABC4．把标有“220V,100W”的A灯和“220V,200W”的B灯串联起来，接入220V的电路中，不计导线电阻，则下列判断中正确的是()A．两灯的电阻之比RA∶RB＝2∶1B．两灯的实际电压之比UA∶UB＝2∶1C．两灯实际消耗的功率之比PA∶PB＝1∶2D．在相同时间内，两灯实际发热之比为QA∶QB＝1∶2【解析】RA＝＝ΩRB＝＝Ω，则RA∶RB＝2∶1因为A与B串联，所以UA∶UB＝RA∶RB＝2∶1，PA∶PB＝RA∶RB＝2∶1.相同时间内，QA∶QB＝RA∶RB＝2∶1.【答案】AB5．如图所示，电阻R1＝20Ω，电动机内阻的阻值R2＝10Ω.当开关打开时，电流表的示数是I0＝，当开关合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是()A．I＝B．I
