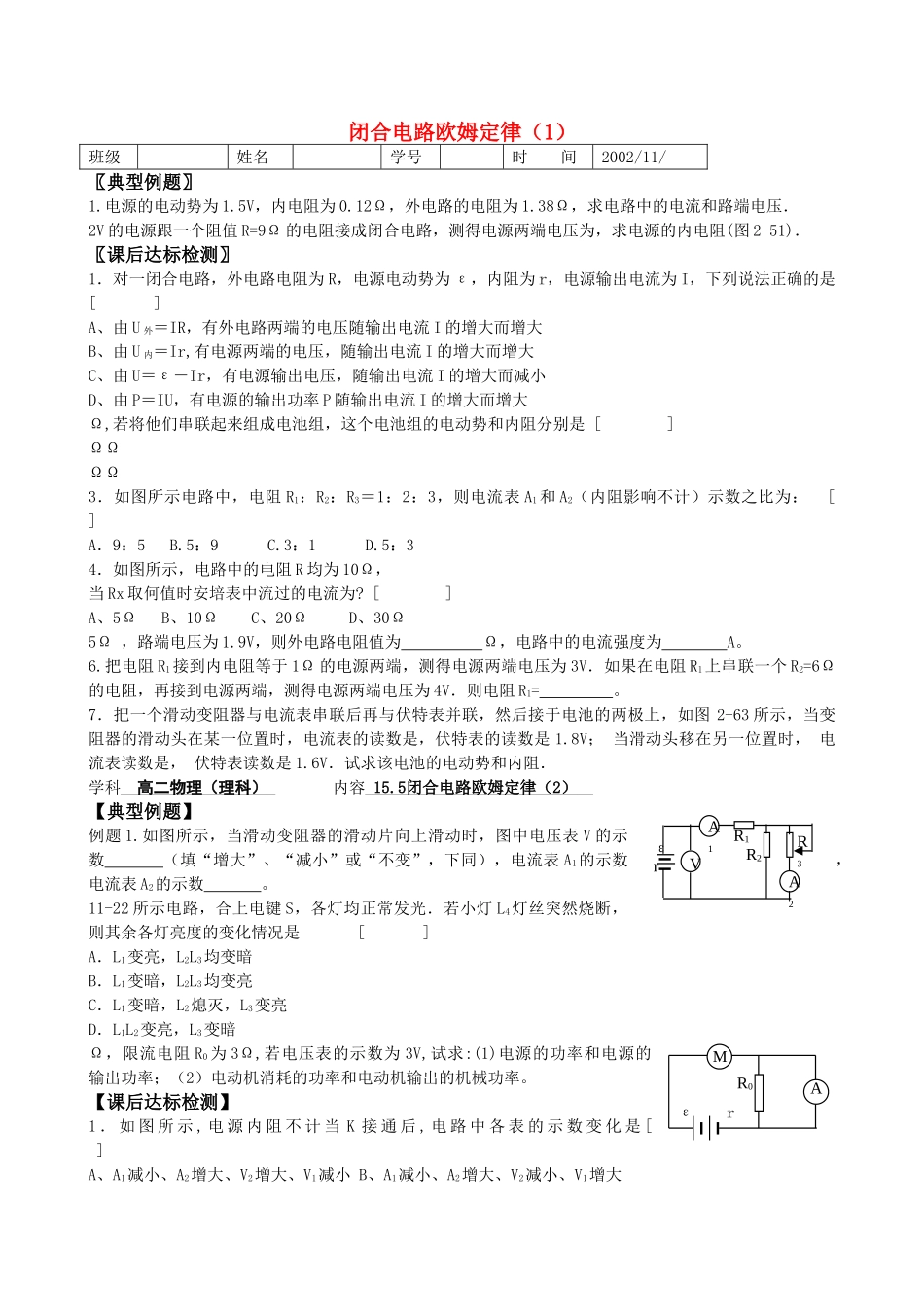

高二物理 闭合电路欧姆定律练习 新人教版选修3 _第1页
1/2

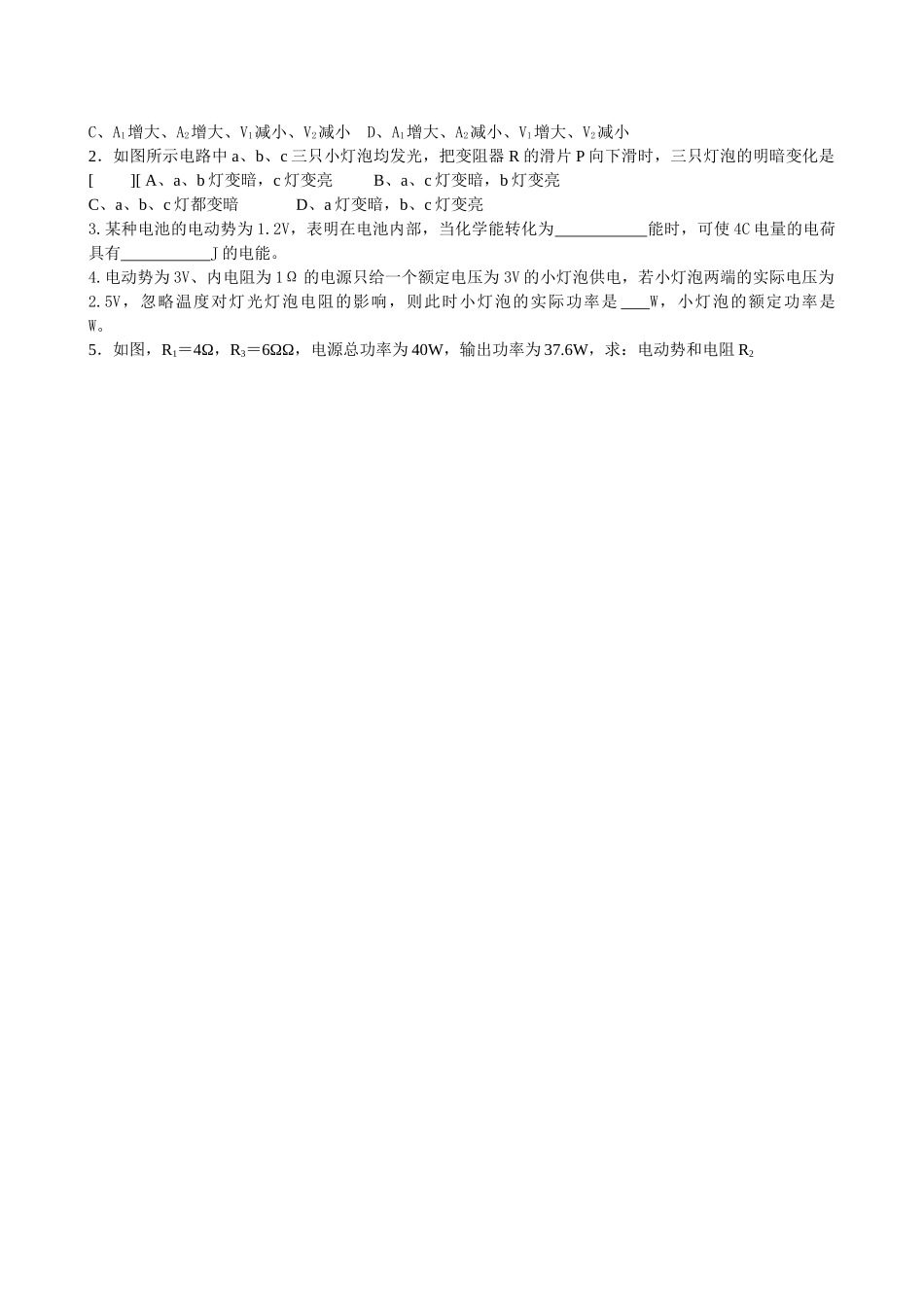

高二物理 闭合电路欧姆定律练习 新人教版选修3 _第2页
2/2
闭合电路欧姆定律(1)班级姓名学号时间2002/11/〖典型例题〗1.电源的电动势为1.5V,内电阻为0.12Ω,外电路的电阻为1.38Ω,求电路中的电流和路端电压.2V的电源跟一个阻值R=9Ω的电阻接成闭合电路,测得电源两端电压为,求电源的内电阻(图2-51).〖课后达标检测〗1.对一闭合电路,外电路电阻为R,电源电动势为ε,内阻为r,电源输出电流为I,下列说法正确的是[]A、由U外=IR,有外电路两端的电压随输出电流I的增大而增大B、由U内=Ir,有电源两端的电压,随输出电流I的增大而增大C、由U=ε-Ir,有电源输出电压,随输出电流I的增大而减小D、由P=IU,有电源的输出功率P随输出电流I的增大而增大Ω,若将他们串联起来组成电池组,这个电池组的电动势和内阻分别是[]ΩΩΩΩ3.如图所示电路中,电阻R1:R2:R3=1:2:3,则电流表A1和A2(内阻影响不计)示数之比为:[]A.9:5B.5:9C.3:1D.5:34.如图所示,电路中的电阻R均为10Ω,当Rx取何值时安培表中流过的电流为?[]A、5ΩB、10ΩC、20ΩD、30Ω5Ω,路端电压为1.9V,则外电路电阻值为Ω,电路中的电流强度为A。6.把电阻R1接到内电阻等于1Ω的电源两端,测得电源两端电压为3V.如果在电阻R1上串联一个R2=6Ω的电阻,再接到电源两端,测得电源两端电压为4V.则电阻R1=。7.把一个滑动变阻器与电流表串联后再与伏特表并联,然后接于电池的两极上,如图2-63所示,当变阻器的滑动头在某一位置时,电流表的读数是,伏特表的读数是1.8V;当滑动头移在另一位置时,电流表读数是,伏特表读数是1.6V.试求该电池的电动势和内阻.学科高二物理(理科)内容15.5闭合电路欧姆定律(2)【典型例题】例题1.如图所示,当滑动变阻器的滑动片向上滑动时,图中电压表V的示数(填“增大”、“减小”或“不变”,下同),电流表A1的示数,电流表A2的示数。11-22所示电路,合上电键S,各灯均正常发光.若小灯L4灯丝突然烧断,则其余各灯亮度的变化情况是[]A.L1变亮,L2L3均变暗B.L1变暗,L2L3均变亮C.L1变暗,L2熄灭,L3变亮D.L1L2变亮,L3变暗Ω,限流电阻R0为3Ω,若电压表的示数为3V,试求:(1)电源的功率和电源的输出功率;(2)电动机消耗的功率和电动机输出的机械功率。【课后达标检测】1.如图所示,电源内阻不计当K接通后,电路中各表的示数变化是[]A、A1减小、A2增大、V2增大、V1减小B、A1减小、A2增大、V2减小、V1增大A1A2VR1R2R3εrAMR0εrC、A1增大、A2增大、V1减小、V2减小D、A1增大、A2减小、V1增大、V2减小2.如图所示电路中a、b、c三只小灯泡均发光,把变阻器R的滑片P向下滑时,三只灯泡的明暗变化是[][A、a、b灯变暗,c灯变亮B、a、c灯变暗,b灯变亮C、a、b、c灯都变暗D、a灯变暗,b、c灯变亮3.某种电池的电动势为1.2V,表明在电池内部,当化学能转化为能时,可使4C电量的电荷具有J的电能。4.电动势为3V、内电阻为1Ω的电源只给一个额定电压为3V的小灯泡供电,若小灯泡两端的实际电压为2.5V,忽略温度对灯光灯泡电阻的影响,则此时小灯泡的实际功率是W,小灯泡的额定功率是W。5.如图,R1=4Ω,R3=6ΩΩ,电源总功率为40W,输出功率为37.6W,求:电动势和电阻R2
