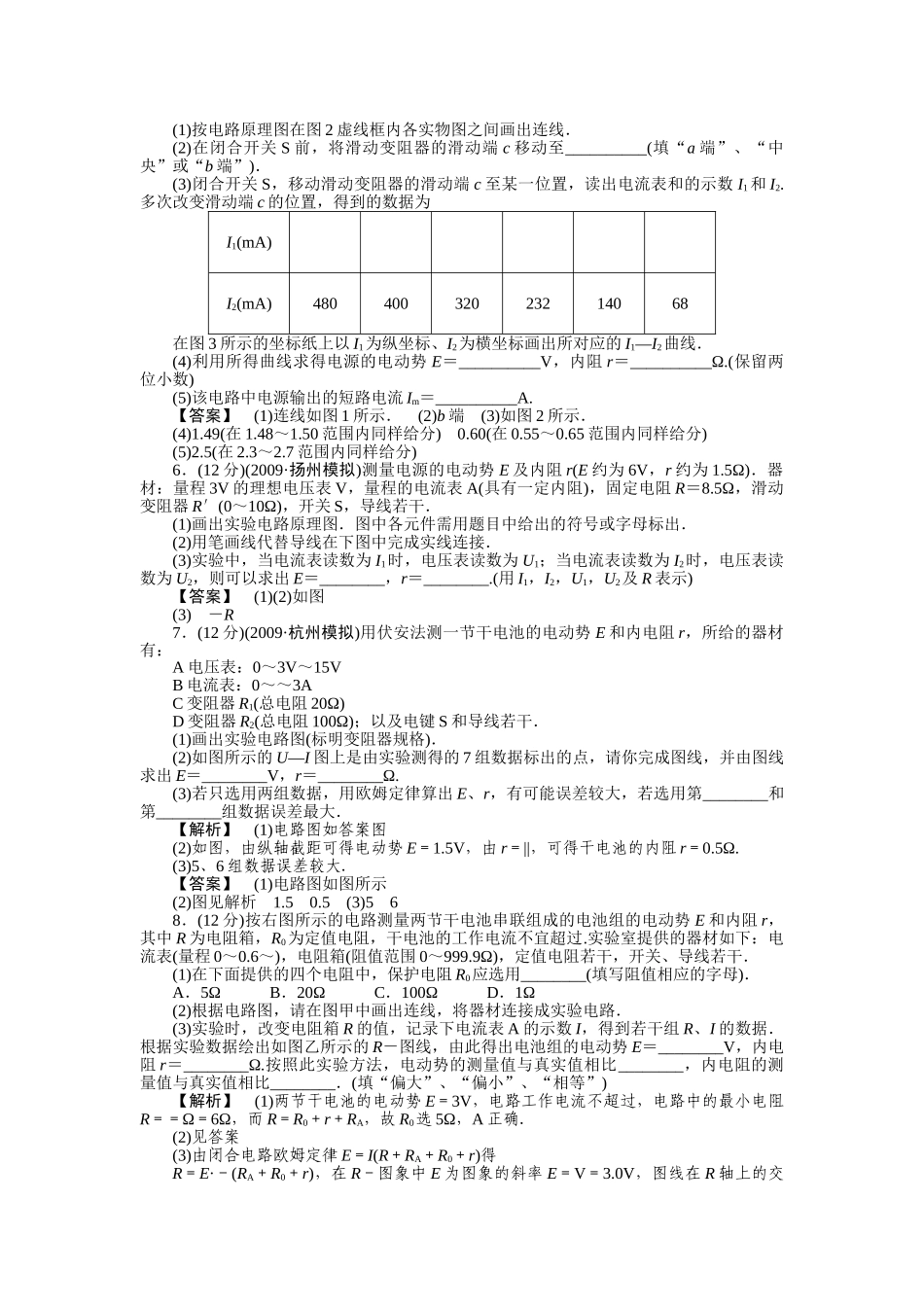

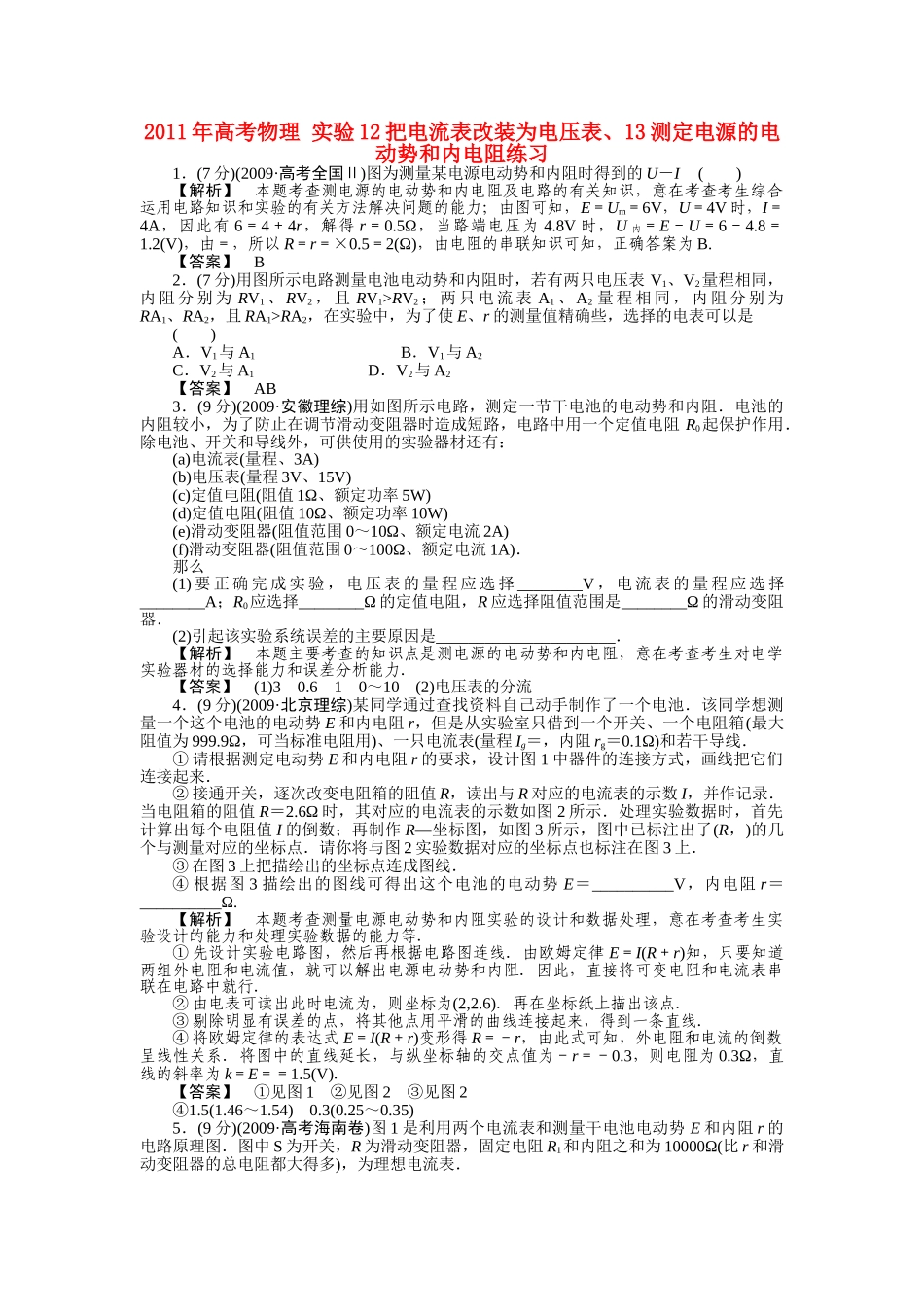

2011年高考物理实验12把电流表改装为电压表、13测定电源的电动势和内电阻练习1．(7分)(2009·高考全国Ⅱ)图为测量某电源电动势和内阻时得到的U－I()【解析】本题考查测电源的电动势和内电阻及电路的有关知识，意在考查考生综合运用电路知识和实验的有关方法解决问题的能力；由图可知，E＝Um＝6V，U＝4V时，I＝4A，因此有6＝4＋4r，解得r＝0.5Ω，当路端电压为4.8V时，U内＝E－U＝6－4.8＝1.2(V)，由＝，所以R＝r＝×0.5＝2(Ω)，由电阻的串联知识可知，正确答案为B.【答案】B2．(7分)用图所示电路测量电池电动势和内阻时，若有两只电压表V1、V2量程相同，内阻分别为RV1、RV2，且RV1>RV2；两只电流表A1、A2量程相同，内阻分别为RA1、RA2，且RA1>RA2，在实验中，为了使E、r的测量值精确些，选择的电表可以是()A．V1与A1B．V1与A2C．V2与A1D．V2与A2【答案】AB3．(9分)(2009·安徽理综)用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：(a)电流表(量程、3A)(b)电压表(量程3V、15V)(c)定值电阻(阻值1Ω、额定功率5W)(d)定值电阻(阻值10Ω、额定功率10W)(e)滑动变阻器(阻值范围0～10Ω、额定电流2A)(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)．那么(1)要正确完成实验，电压表的量程应选择________V，电流表的量程应选择________A；R0应选择________Ω的定值电阻，R应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是______________________．【解析】本题主要考查的知识点是测电源的电动势和内电阻，意在考查考生对电学实验器材的选择能力和误差分析能力．【答案】(1)30.610～10(2)电压表的分流4．(9分)(2009·北京理综)某同学通过查找资料自己动手制作了一个电池．该同学想测量一个这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱(最大阻值为999.9Ω，可当标准电阻用)、一只电流表(量程Ig＝，内阻rg＝0.1Ω)和若干导线．①请根据测定电动势E和内电阻r的要求，设计图1中器件的连接方式，画线把它们连接起来．②接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录．当电阻箱的阻值R＝2.6Ω时，其对应的电流表的示数如图2所示．处理实验数据时，首先计算出每个电阻值I的倒数；再制作R—坐标图，如图3所示，图中已标注出了(R，)的几个与测量对应的坐标点．请你将与图2实验数据对应的坐标点也标注在图3上．③在图3上把描绘出的坐标点连成图线．④根据图3描绘出的图线可得出这个电池的电动势E＝__________V，内电阻r＝__________Ω.【解析】本题考查测量电源电动势和内阻实验的设计和数据处理，意在考查考生实验设计的能力和处理实验数据的能力等．①先设计实验电路图，然后再根据电路图连线．由欧姆定律E＝I(R＋r)知，只要知道两组外电阻和电流值，就可以解出电源电动势和内阻．因此，直接将可变电阻和电流表串联在电路中就行．②由电表可读出此时电流为，则坐标为(2,2.6)．再在坐标纸上描出该点．③剔除明显有误差的点，将其他点用平滑的曲线连接起来，得到一条直线．④将欧姆定律的表达式E＝I(R＋r)变形得R＝－r，由此式可知，外电阻和电流的倒数呈线性关系．将图中的直线延长，与纵坐标轴的交点值为－r＝－0.3，则电阻为0.3Ω，直线的斜率为k＝E＝＝1.5(V)．【答案】①见图1②见图2③见图2④1.5(1.46～1.54)0.3(0.25～0.35)5．(9分)(2009·高考海南卷)图1是利用两个电流表和测量干电池电动势E和内阻r的电路原理图．图中S为开关，R为滑动变阻器，固定电阻R1和内阻之和为10000Ω(比r和滑动变阻器的总电阻都大得多)，为理想电流表．(1)按电路原理图在图2虚线框内各实物图之间画出连线．(2)在闭合开关S前，将滑动变阻器的滑动端c移动至__________(填“a端”、“中央”或“b端”)．(3)闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表和的示数I1和I2.多次改变滑动端c的位置，得到的数据为I1(mA)I2(mA)48040032023214068在图3所示的坐标纸上以I1为纵坐标、I2为横坐标...
