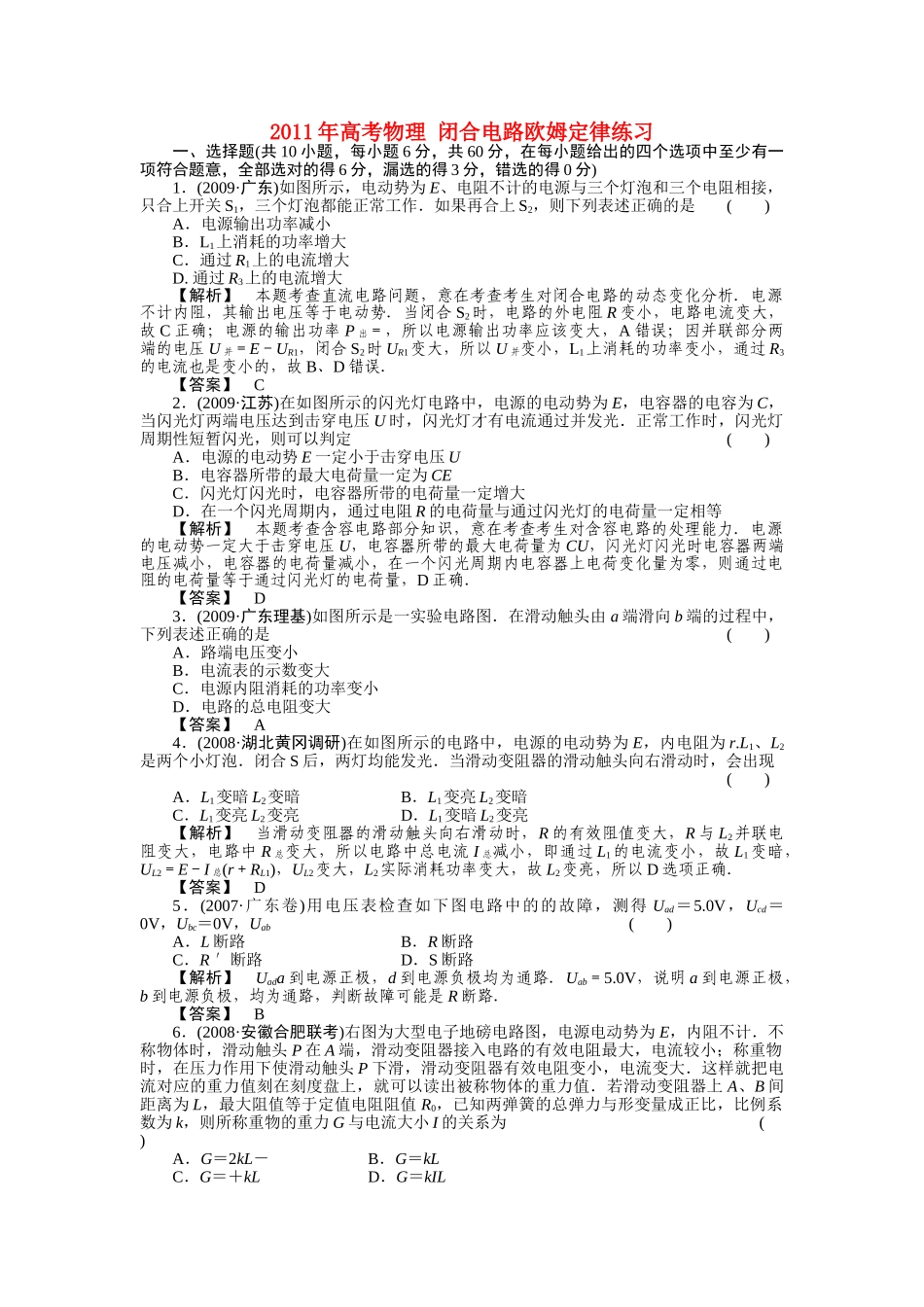

2011年高考物理闭合电路欧姆定律练习一、选择题(共10小题，每小题6分，共60分，在每小题给出的四个选项中至少有一项符合题意，全部选对的得6分，漏选的得3分，错选的得0分)1．(2009·广东)如图所示，电动势为E、电阻不计的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作．如果再合上S2，则下列表述正确的是()A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D.通过R3上的电流增大【解析】本题考查直流电路问题，意在考查考生对闭合电路的动态变化分析．电源不计内阻，其输出电压等于电动势．当闭合S2时，电路的外电阻R变小，电路电流变大，故C正确；电源的输出功率P出＝，所以电源输出功率应该变大，A错误；因并联部分两端的电压U并＝E－UR1，闭合S2时UR1变大，所以U并变小，L1上消耗的功率变小，通过R3的电流也是变小的，故B、D错误．【答案】C2．(2009·江苏)在如图所示的闪光灯电路中，电源的电动势为E，电容器的电容为C，当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光．正常工作时，闪光灯周期性短暂闪光，则可以判定()A．电源的电动势E一定小于击穿电压UB．电容器所带的最大电荷量一定为CEC．闪光灯闪光时，电容器所带的电荷量一定增大D．在一个闪光周期内，通过电阻R的电荷量与通过闪光灯的电荷量一定相等【解析】本题考查含容电路部分知识，意在考查考生对含容电路的处理能力．电源的电动势一定大于击穿电压U，电容器所带的最大电荷量为CU，闪光灯闪光时电容器两端电压减小，电容器的电荷量减小，在一个闪光周期内电容器上电荷变化量为零，则通过电阻的电荷量等于通过闪光灯的电荷量，D正确．【答案】D3．(2009·广东理基)如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是()A．路端电压变小B．电流表的示数变大C．电源内阻消耗的功率变小D．电路的总电阻变大【答案】A4．(2008·湖北黄冈调研)在如图所示的电路中，电源的电动势为E，内电阻为r.L1、L2是两个小灯泡．闭合S后，两灯均能发光．当滑动变阻器的滑动触头向右滑动时，会出现()A．L1变暗L2变暗B．L1变亮L2变暗C．L1变亮L2变亮D．L1变暗L2变亮【解析】当滑动变阻器的滑动触头向右滑动时，R的有效阻值变大，R与L2并联电阻变大，电路中R总变大，所以电路中总电流I总减小，即通过L1的电流变小，故L1变暗，UL2＝E－I总(r＋RL1)，UL2变大，L2实际消耗功率变大，故L2变亮，所以D选项正确．【答案】D5．(2007·广东卷)用电压表检查如下图电路中的的故障，测得Uad＝5.0V，Ucd＝0V，Ubc＝0V，Uab()A．L断路B．R断路C．R′断路D．S断路【解析】Uada到电源正极，d到电源负极均为通路．Uab＝5.0V，说明a到电源正极，b到电源负极，均为通路，判断故障可能是R断路．【答案】B6．(2008·安徽合肥联考)右图为大型电子地磅电路图，电源电动势为E，内阻不计．不称物体时，滑动触头P在A端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑动触头P下滑，滑动变阻器有效电阻变小，电流变大．这样就把电流对应的重力值刻在刻度盘上，就可以读出被称物体的重力值．若滑动变阻器上A、B间距离为L，最大阻值等于定值电阻阻值R0，已知两弹簧的总弹力与形变量成正比，比例系数为k，则所称重物的重力G与电流大小I的关系为()A．G＝2kL－B．G＝kLC．G＝＋kLD．G＝kIL【解析】由于滑动触头P的移动，所以接入电路的电阻随重物的增加而减小，设所称重物的重力为G时，弹簧压缩x(AP＝x)，则电路中的总电阻为R0＋R0，由闭合电路欧姆定律可得E＝I(R0＋R0)，①由牛顿第三定律和胡克定律得G＝kx，②由①②两式解得G＝2kL－，故选项A正确．【答案】A7．(2009·福州市调研)在如下图所示的电路图中，C是极板水平放置的平行板电容器，开关S1、S2、S3、S4均闭合时，板间悬浮着一油滴P，若P向下运动则断开的开关可能为．()A．S1B．S2C．S3D．S4【解析】当S1和S3断开时，电容器即不会充电又不会放电，所以P仍处于悬浮状态，即A、C错误；当断开S2时，电容器两端的电压会减小，P会向下运动，当断开S4时，电容器会通过R5放电，P会向下运动，所以BD正确．【答案】BD...
