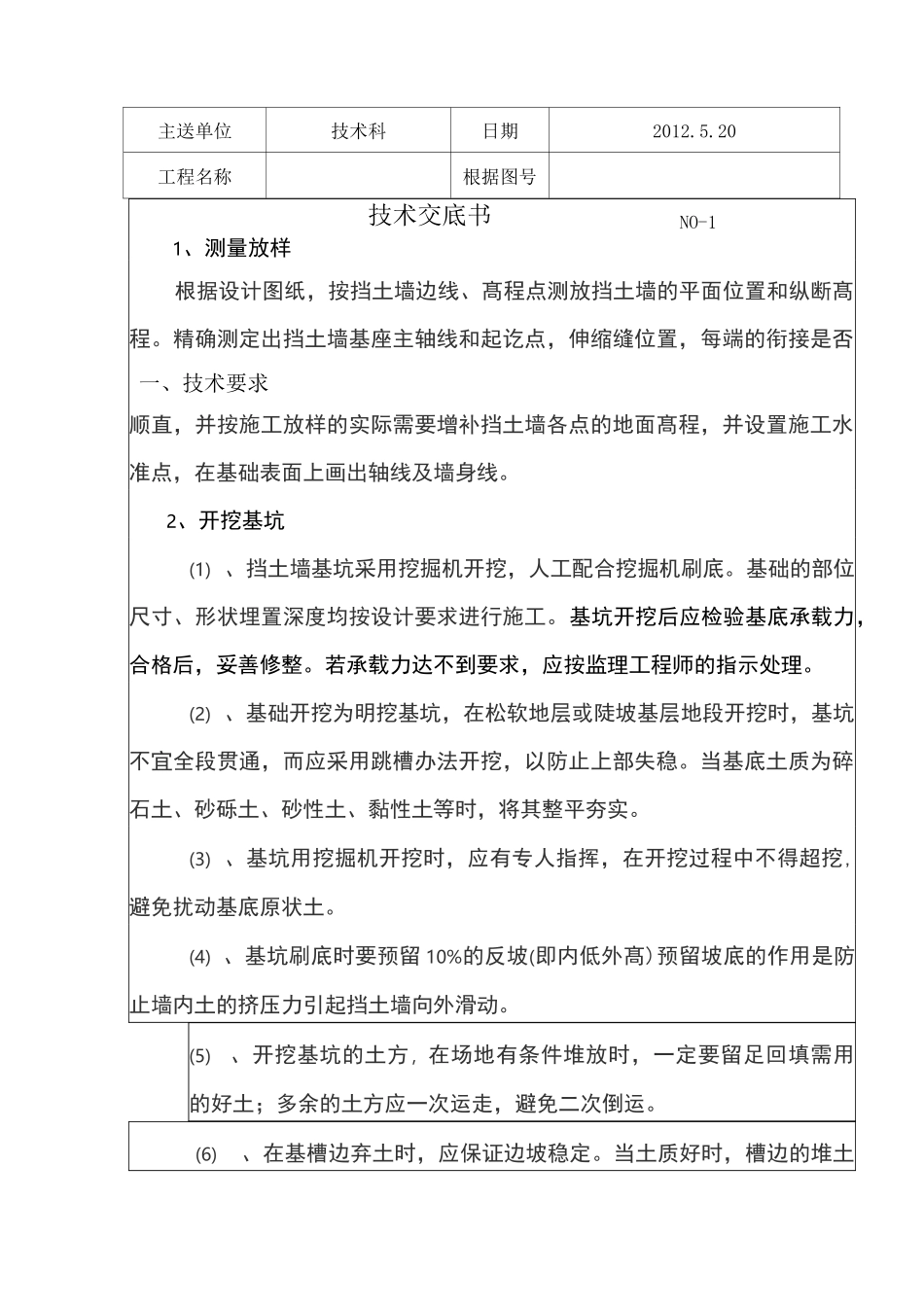

主送单位技术科日期2012.5.20工程名称根据图号1、测量放样根据设计图纸，按挡土墙边线、髙程点测放挡土墙的平面位置和纵断髙程。精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面髙程，并设置施工水准点，在基础表面上画出轴线及墙身线。2、开挖基坑(1)、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。基坑开挖后应检验基底承载力，合格后，妥善修整。若承载力达不到要求，应按监理工程师的指示处理。(2)、基础开挖为明挖基坑，在松软地层或陡坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖，以防止上部失稳。当基底土质为碎石土、砂砾土、砂性土、黏性土等时，将其整平夯实。(3)、基坑用挖掘机开挖时，应有专人指挥，在开挖过程中不得超挖,避免扰动基底原状土。(4)、基坑刷底时要预留10%的反坡(即内低外髙)预留坡底的作用是防止墙内土的挤压力引起挡土墙向外滑动。(5)、开挖基坑的土方，在场地有条件堆放时，一定要留足回填需用的好土；多余的土方应一次运走，避免二次倒运。(6)、在基槽边弃土时，应保证边坡稳定。当土质好时，槽边的堆土技术交底书NO-1一、技术要求应距基槽上口边缘1.2米以外，髙度不得超过1.5m。(7)、任何土质基坑挖至标髙后不得长时间暴露，扰动或浸泡，而削弱基底承载能力。基底尽量避免超挖，如有超挖或松动应将其夯实，基坑开挖完成后，应放线复验，确认位置无误并经监理工程师签认后，方可进行基础施工。3、浆砌墙身墙身为10号水泥砂浆砌筑片石，片石厚度不小于150mm。在砌筑第一层时，湿润基础浆砌片石后再坐浆砌筑。在墙身砌筑时采用样板挂线或两面立杆挂线，内、外面线保证顺直整齐，外面逐层收坡，在施工过程中要经常校正线杆，以保证砌体各部尺寸符合图纸要求。砌体分层砌筑，2—3层为一个工作层，每一工作层大致找平，砌筑前每一石块均用净水洗净使其彻底饱和，所有石块应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结，上下层竖缝错开距离不小于100mm,可以用厚度不比缝宽大的石片填塞竖缝，片石应被砂浆包裹，砌筑上层时不能振动下层，不能在已砌筑好的砌体上翻掷、滚动和敲击石块。选用表面整齐的块石作为角隅石及镶面石。石砌筑完成后进行勾缝，勾缝凹槽宽度控制在10mm-16mm。墙身沉降缝与基础沉降缝竖直贯通，每隔10米设置一道，缝宽2-3cm，用沥青麻筋填塞，各工作段的分段位置应在沉降缝处，各段水平缝要保持一致，相邻段的髙差不能超过1.2m。勾缝完成后，加强养生。每隔2-3米上下错列设置一个泻水孔，泻水孔采用巾100mmPVC管，墙背泻水孔处采用土工布包裹碎石反滤。待其强度达到设计强度75%后，方可进行墙背回填，严禁将墙内边坡砌成光滑面。4、材料要求(1)石料的抗压强度应不低于30MPa。片石厚度不小于150mm，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。(2)砂浆使用强制式拌和机现场拌和，材料使用中(粗)砂，过筛后机拌3〜5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3〜5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。(3)施工现场不得堆放不合格材料，废弃的材料及时清理出场。5、勾缝及养生勾缝一律采用凹缝，勾缝采用的砂浆强度M10,砌体勾缝嵌入砌缝20mm深，缝槽深度不足时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7〜14d。养护期间避免外力碰撞、振动或承重。二、质量要求一般规定：(1)、为了控制好墙身内外侧的坡度，在砌筑前，首先用松木板钉好坡度架，其坡度按各段设计图纸进行控制。坡度架制作好后立于砌筑段的两端，并拉小线进行砌筑。(2)、砌筑顺序以分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。分层砌筑时，应先角石，后边石或面石，最后才填腹石。(3)、因此段挡土墙较长，砌体除分层外，还要按图纸设计要求分段砌筑。分段砌筑时，分段...
