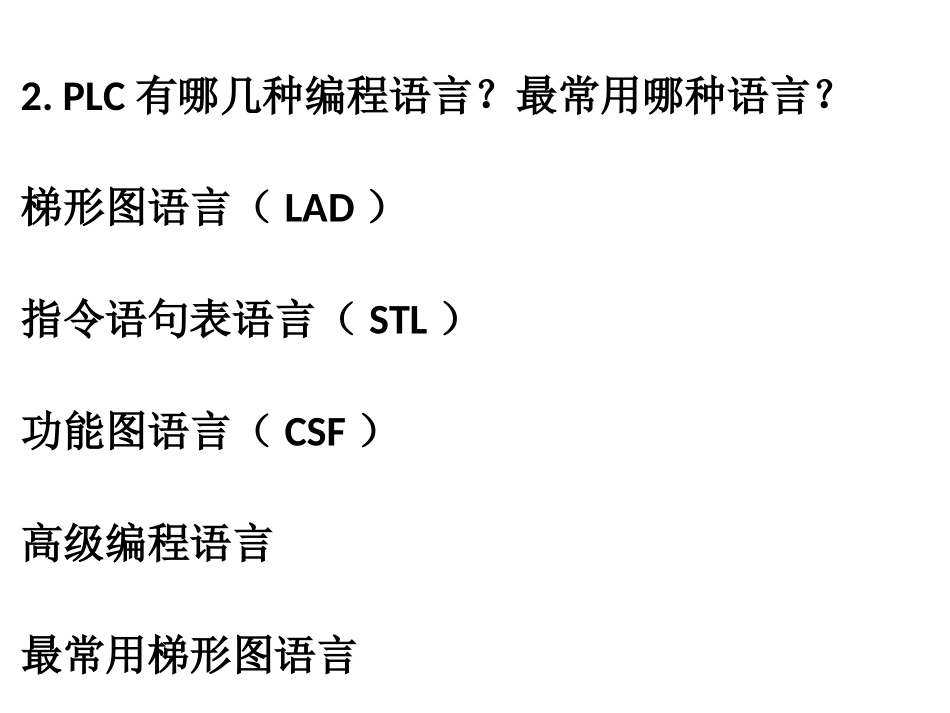

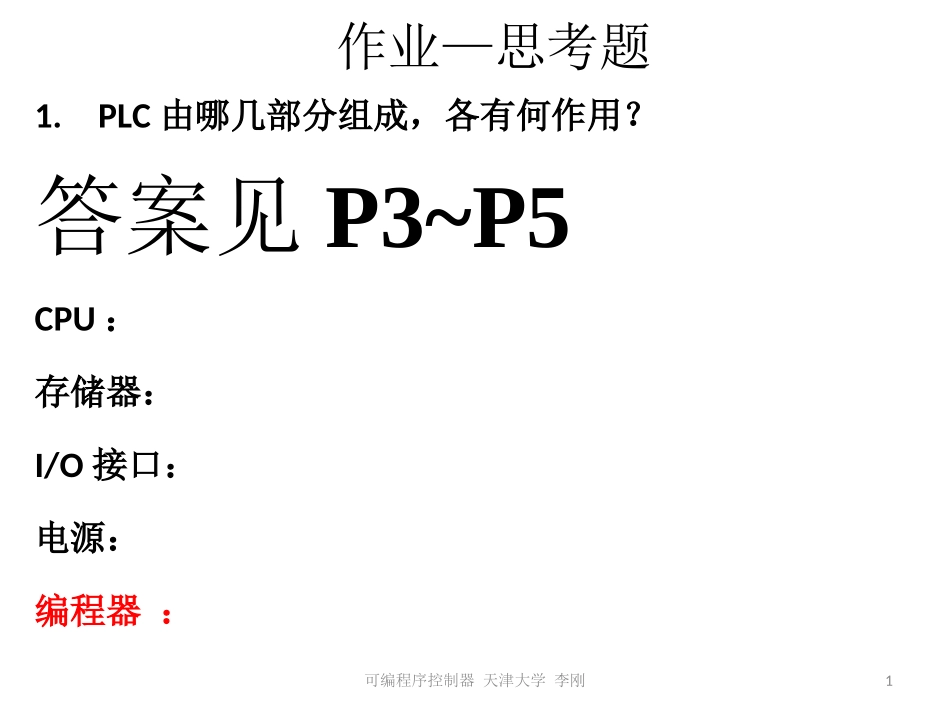

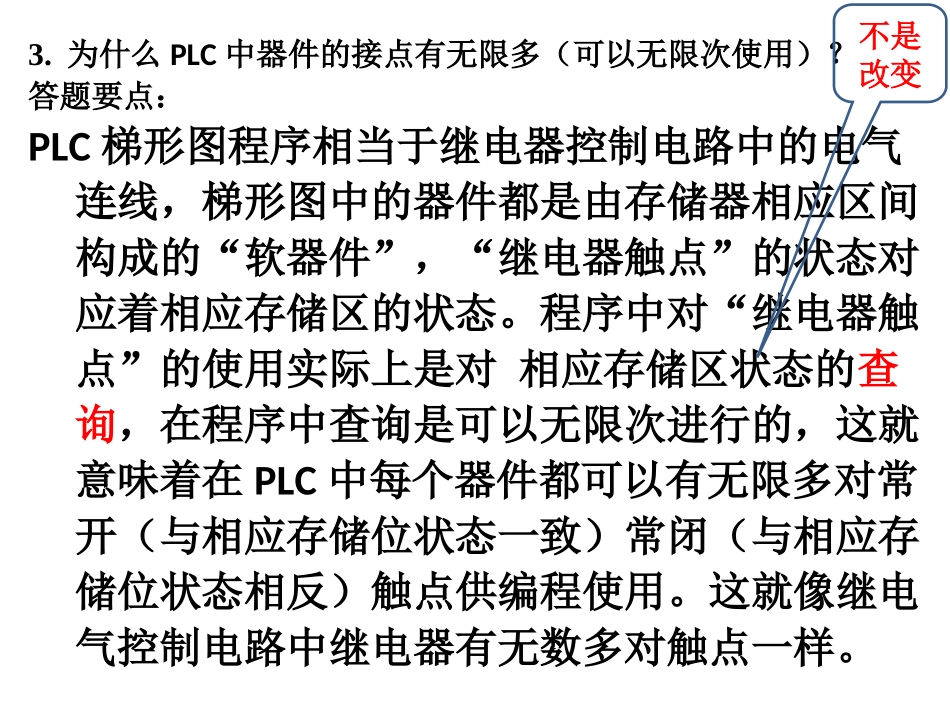

可编程序控制器天津大学李刚1作业—思考题1.PLC由哪几部分组成，各有何作用？答案见P3~P5CPU：存储器：I/O接口：电源：编程器：2.PLC有哪几种编程语言？最常用哪种语言？梯形图语言（LAD）指令语句表语言（STL）功能图语言（CSF）高级编程语言最常用梯形图语言3.为什么PLC中器件的接点有无限多（可以无限次使用）？答题要点：PLC梯形图程序相当于继电器控制电路中的电气连线，梯形图中的器件都是由存储器相应区间构成的“软器件”，“继电器触点”的状态对应着相应存储区的状态。程序中对“继电器触点”的使用实际上是对相应存储区状态的查询，在程序中查询是可以无限次进行的，这就意味着在PLC中每个器件都可以有无限多对常开（与相应存储位状态一致）常闭（与相应存储位状态相反）触点供编程使用。这就像继电气控制电路中继电器有无数多对触点一样。不是改变4.详细说明PLC的扫描工作原理。在扫描工作过程中，输入映像寄存器、输出映像寄存器及输出锁存存储器各起什么作用？其中的内容是如何变化的？扫描时间是如何定义的？内部处理通信操作输入处理程序执行输出处理停止运行输入端子........输入映像寄存器①读X0X1X2输入处理元件映像寄存器Y0M0X0Y0②读③写④读⑤写程序处理输出锁存存储器输出端子....Y0Y1Y2....输出处理⑥输出扫描时间是PLC完成一个工作循环所需要的时间。5.设计PLC程序有哪些步骤？(1)确定要完成的动作及动作的顺序；(2)确定输入/输出信号的数量、种类及流向；(3)按正确的顺序、功能及相互关系设计梯形图；(4)把梯形图符号转换成指令代码(小型、低档机型)；(5)通过编程器把指令代码送入PLC并对之进行编辑；(6)调试并运行程序；(7)保存调试好的程序。可编程控制器天津大学李刚61.C系列P型机中有哪几种继电器？一、输入继电器：二、输出继电器：三、内部继电器：1.内部辅助继电器2.保持继电器HR3.暂存继电器TR4.数据存储继电器DM四、专用内部辅助继电器：五、定时器、计数器2.输入、输出继电器是如何编号的？C系列P型机用通道来区分I/O端子。定义每个通道由16个点组成，用4位十进制数字确定一个输入或输出点。C系列P型机固定把05—09五个通道定义为输出通道，每个通道12个点：输出通道号点号（00—15）（00—04）输出通道号点号（00—11）（05—09）C系列P型机固定把00—04五个通道定义为输入通道，每个通道16个点：可编程控制器天津大学李刚8每个输入通道最多能有16个输入点（00—15）；每个输出通道最多能有12个输出点（00—11）；由于输入、输出各自只有五个通道，所以C系列P型机最多能有80个输入点，最多能有60个输出点。可编程控制器天津大学李刚93.C系列P型机的计数器、定时器是如何编号的？P型机提供48个定时器或48个计数器，或者总数不超过48个定时器与计数器的组合，其编号为：TIM00~TIM47，或CNT00~CNT47。在分配定时器或计数器编号时，定时器和计数器的编号不能相同，例如不能既有TIM01定时器又有CNT01计数器。如果使用高速计数指令，CNT47这个计数器不能再单独使用，因为它在高速计数指令中被用作存放计数的当前值。可编程控制器天津大学李刚1010C20C20C20C20C28C28C284.下图所示C系列P型机的主箱体和各扩展箱体的输入、输出继电器是如何编号的？每种组合各拥有多少个输入继电器、输出继电器？每种组合各占用了几个输入通道、几个输出通道？输入0000-00110100-01110200-02110300-0311输出0500-05070600-06070700-07070800-0807输出0500-05110600-06110700-0711输入0000-00160100-01160200-0216共拥有48个输入继电器，36个输出继电器，只占用了三个输入通道，三个输出通道。共拥有48个输入继电器，32个输出继电器，共占用了四个输入通道，四个输出通道。SB1SB2KHQKHFU~~KM1KM2KM1KM2KM1Y-Y-起动控制线路起动控制线路（（22））Y-Y-起动控制线路起动控制线路（（22））KTKTKTW2U1U2V1V2W1KM3KM3KM1KM2KM3的作用：使Y-换接在断电情况下进行。KM3的作用：使Y-换接在断电情况下进行。要点说明：1.SB1是复合按钮，它在使KM1吸合、KT开始工作的同时，确保KM2不吸合。2.KT是通电延时继电器，它的瞬时动作常开触点使控制电路“自保”，它的延时...
