ABB在线色谱分析仪维护及问题处理(PPT版)VIP免费

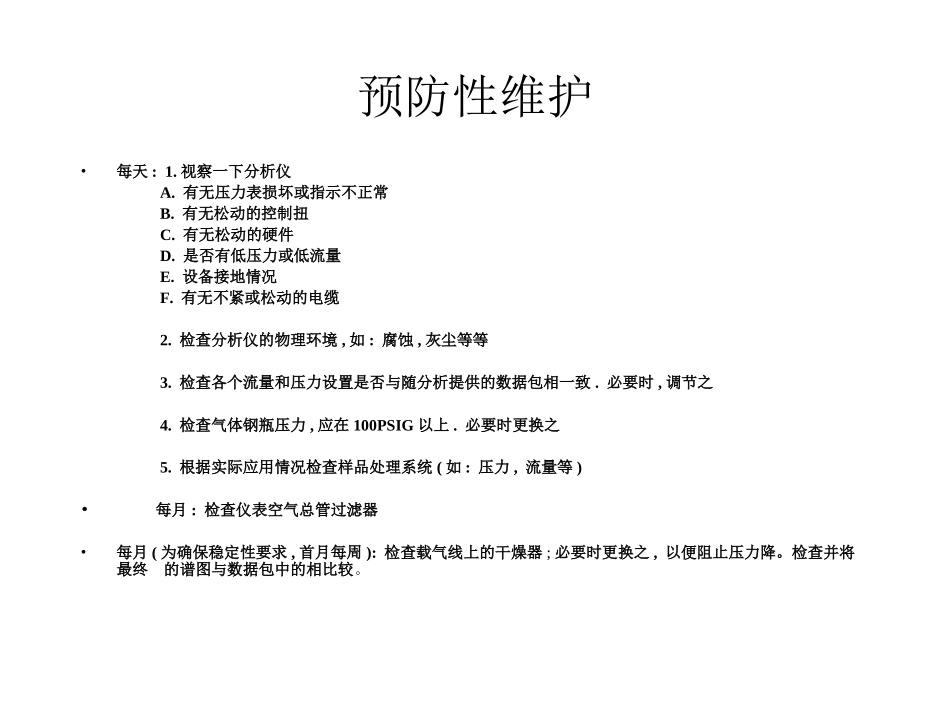

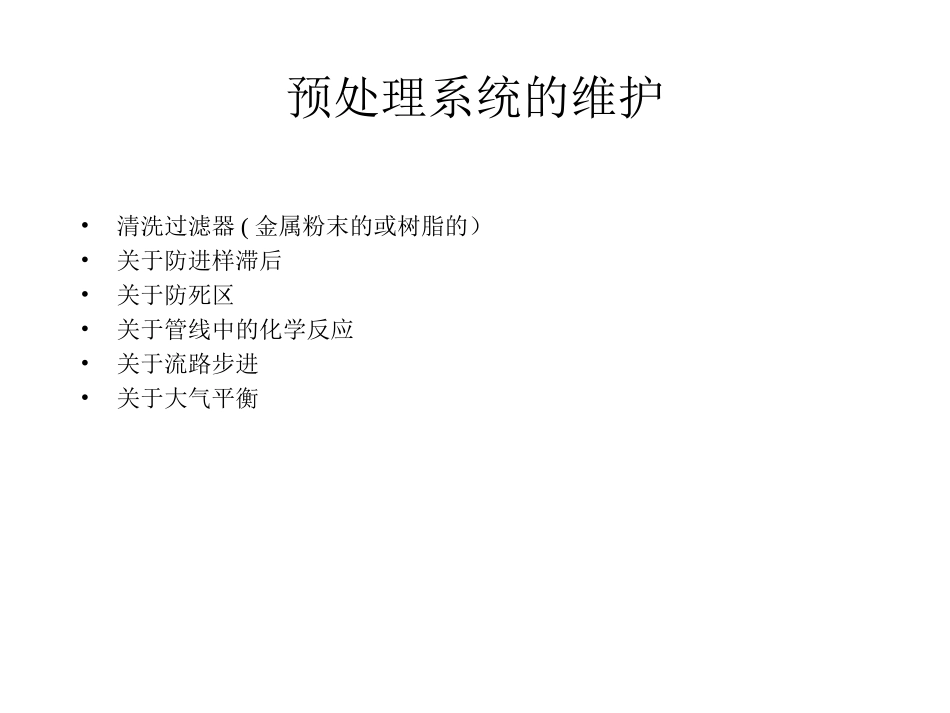

PGC2000维护预处理系统的维护•清洗过滤器(金属粉末的或树脂的）•关于防进样滞后•关于防死区•关于管线中的化学反应•关于流路步进•关于大气平衡预防性维护•每天:1.视察一下分析仪A.有无压力表损坏或指示不正常B.有无松动的控制扭C.有无松动的硬件D.是否有低压力或低流量E.设备接地情况F.有无不紧或松动的电缆2.检查分析仪的物理环境,如:腐蚀,灰尘等等3.检查各个流量和压力设置是否与随分析提供的数据包相一致.必要时,调节之4.检查气体钢瓶压力,应在100PSIG以上.必要时更换之5.根据实际应用情况检查样品处理系统(如:压力,流量等)•每月:检查仪表空气总管过滤器•每月(为确保稳定性要求,首月每周):检查载气线上的干燥器;必要时更换之,以便阻止压力降。检查并将最终的谱图与数据包中的相比较。钢瓶的更换•每种载气至少采用两个钢瓶•每两个钢瓶的二次表压力设置相差5PSIG当较高表压力的那个钢瓶气基本用完时，低设置的那个钢瓶会自动供气。这时，更换已用完的那个钢瓶。保持清洁•分析仪应当经常保持清洁;灰尘会阻碍仪器表面的散热;潮湿的灰尘会导电,造成电路板中电路短路损坏。•最好的清除分析仪内部灰尘的方法是：先用干燥的低速空气吹走积聚的灰尘，然后用软毛刷和真空除尘器除掉剩余的灰尘。诊断检验•ROM检查•色谱板检验•数字输出检查•趋势输出检查•硬件设置ROM检查和色谱板检查数字输出检验趋势输出检验硬件设置软件确认•软件检查不作为日常维护范畴,但可用于分析仪的故障处理•其基本任务是确认分析仪的数字组态•它包括：1.色谱板1组态2.数字板1组态3.数字板2组态4.色谱板2组态5.其它组态色谱板1输入表色谱板1输出表数字板1输入表数字板1输出表趋势和检测器组态在配置更改完成后:•按照提示进入STORAGE&CONFIG.界面,存表格进入E2PROM•复位SBC板•RESTORE数据,分析仪才能使用新配置故障处理•故障的特征•故障产生的原因•建议检查的方法基线或信号漂移(TCD)1.温度不正常。2.无载气供给分析仪。3.测量边与参比边流量差别太大。4.柱子断了,或在柱列中有断开、节流或泄漏。5.载气调节器不正常。6.柱子被液体样品冲刷。7.检测器需要调平衡。8.因进样阀内漏,造成检测器内连续出现样品。9.热丝故障。10.在TC电路中的电子器件故障。基线短周期漂移•TC检测器或炉温失控•脏污的载气•不正常的载气流量控制•测量池排放口背压波动基线连续向上或向下漂移•温控区温度漂移（升温阶段）•柱子被液体样品冲刷或被样品中含有的重烃类所污染•检测器热丝老化基线连续的噪声•污染的载气、支持气、管线或调节器•热丝故障、检测器引线问题或在检测器电子板以及供电方面的问题基线或信号漂移（FID）•不正常的温度•柱子被液体样品冲刷•由于进样阀内部泄漏在检测器内出现连续的样品•电子电路故障（换FID放大器板）基线信号中有随机基线噪声—火着了（FID）•电噪声A.来自FID放大板的电噪声可能产生于供电噪声或PCB内器件故障。B.松动的电器连接也会造成电噪声。C.信号线同轴电缆接触不好。•气体的污染A.载气、燃料氢气或空气被烃类所污染。B.原气体是纯的，但是，钢瓶上的压力调节器、管线或分析仪上的硬件脏污而污染了以上气体。C.装有空气净化单元的FID，空气净化器失效。D.FID放空口积水或压力波动。分析问题无谱峰•一般是无样品进入检测器，或进入的样品没能被检测到或处理到。A.无样品流到进样阀。B.无载气供给分析仪。C.无空气推动进样阀。D.基线严重漂移。E.柱子断了或柱列中有连接处断开。F.TCD故障。G.FID故障。H.低温控区。I.激活的流路错误。J.方法表有问题。K.进样阀故障。L.电磁阀执行机构放空口被堵塞。M.电磁阀不动作(电磁阀、驱动板、色谱I/O板故障）。双样品现象•一般是进样阀问题未知峰（神秘峰）•如果出现在校验样品中A.有问题的校验样品。B.不正确的分析方法。•如果在工艺样品和校验样品中均出现A.样品阀密封泄漏;双样。B.样品阀茎被划伤或变形。C.上周期留下的峰。•如果只出现在工艺样品中，应是工艺样品异常。谱峰大小的重复性差•气体进样阀A.进样阀内漏或外漏。B.未使用大气平衡。C.样品排放口压力波动。D.柱列中有泄漏。•液体进样阀A.无样品...
