变电站信号规范手册VIP免费

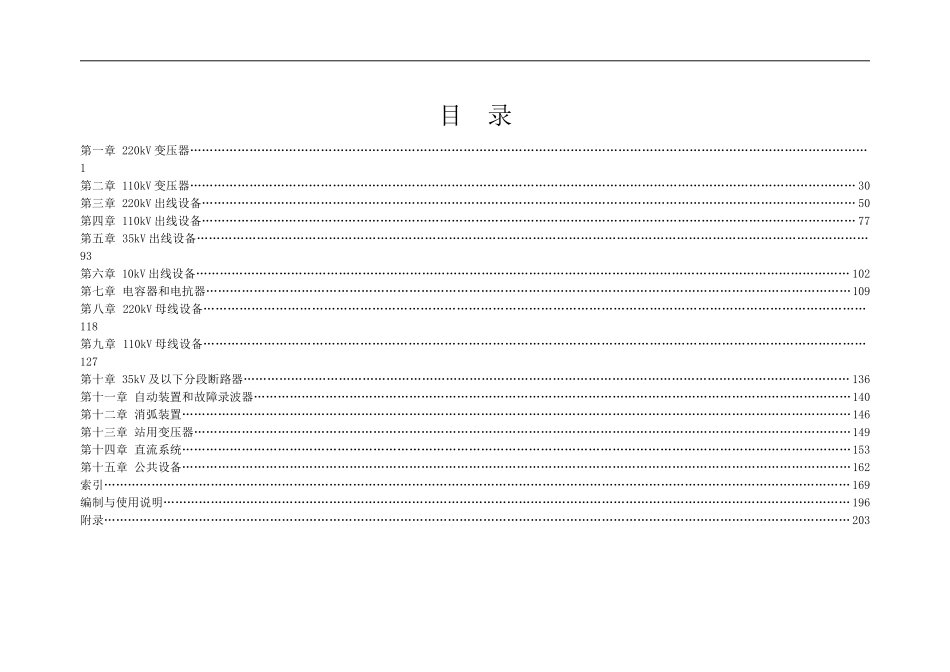

目录第一章220kV变压器………………………………………………………………………………………………………………………………………………………1第二章110kV变压器……………………………………………………………………………………………………………………………………………………30第三章220kV出线设备…………………………………………………………………………………………………………………………………………………50第四章110kV出线设备…………………………………………………………………………………………………………………………………………………77第五章35kV出线设备……………………………………………………………………………………………………………………………………………………93第六章10kV出线设备…………………………………………………………………………………………………………………………………………………102第七章电容器和电抗器………………………………………………………………………………………………………………………………………………109第八章220kV母线设备…………………………………………………………………………………………………………………………………………………118第九章110kV母线设备…………………………………………………………………………………………………………………………………………………127第十章35kV及以下分段断路器………………………………………………………………………………………………………………………………………136第十一章自动装置和故障录波器……………………………………………………………………………………………………………………………………140第十二章消弧装置……………………………………………………………………………………………………………………………………………………146第十三章站用变压器…………………………………………………………………………………………………………………………………………………149第十四章直流系统……………………………………………………………………………………………………………………………………………………153第十五章公共设备……………………………………………………………………………………………………………………………………………………162索引………………………………………………………………………………………………………………………………………………………………………169编制与使用说明…………………………………………………………………………………………………………………………………………………………196附录………………………………………………………………………………………………………………………………………………………………………203第一章220kV变压器注意：阅读此章节前，请事先浏览编制与使用说明序号信号名称信号含义信号来源信号类别关联信号产生原因处理原则备注01-001比率差动保护动作主变差动保护装置发出主变各侧断路器跳闸命令主变差动保护装置事故信号A．差动速断保护动作、TV断线告警、TA断线告警、装置告警、故障录波器动作告警、收发信机动作告警、事故主变冷却装置电源故障、断路器变位，另一台变压器发I段或Ⅱ段冷却装置电源故障；B．事故主变、失压侧母线电压及所接线路电流、功率指示为零，保护装置“跳闸”灯亮1．变压器套管和引出线故障，差动保护范围内的一次设备故障；2．变压器内部故障；3．差动保护用电流互感器二次回路开路或短路1．如主变失去中性点或站用电消失，及时切换或恢复；2．检查另一台变压器是否过负荷及冷却装置运行是否正常；3．检查差动保护范围内设备有无明显的短路、接地现象，以及失压母线电容器是否断开；4．将失压母线上的电压互感器转冷备用，将事故主变由热备用转冷备用，隔离故障点后，恢复非故障设备送电01-002差动速断保护动作主变差动保护装置发出主变各侧断路器跳闸命令主变差动保护装置事故信号A．比率差动保...
