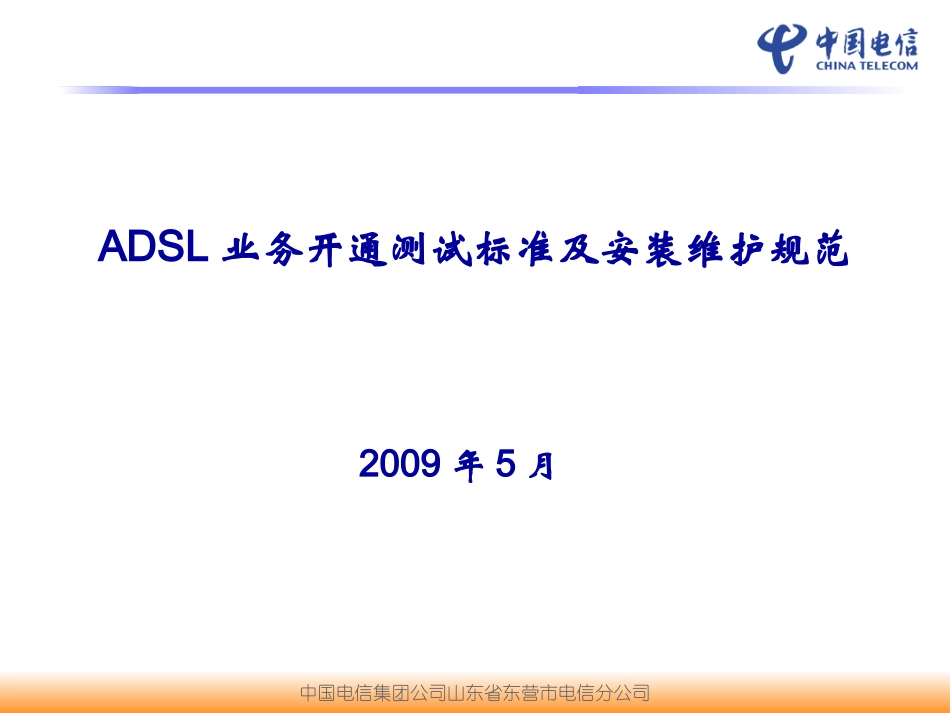

中国电信集团公司山东省东营市电信分公司ADSL业务开通测试标准及安装维护规范2009年5月ADSL业务开通测试标准及安装维护规范2009年5月中国电信集团公司山东省东营市电信分公司ADSL业务开通测试标准ADSL业务开通测试标准测试项目与建议值(注:以下建议值为0.4mm线径经验数据)项目分类测试项目建议值测试级别低频参数线路环阻小于900欧姆(参照ADSL线路开放速率维护要求)必选绝缘电阻A/B线间大于5M欧姆,A/B线对地大于5M欧姆必选线路电容小于200nF,A/B线对地电容差不超过5%推荐高频参数线路衰减下行方向<45dB,上行方向<40dB,要小于噪声容限值必选最大可达速率(参照ADSL线路开放速率维护要求)必选噪声容限下行噪声容限>21dB必选信噪比需要关注64子信道,建议大于24dBm推荐纵向平衡全部频带内大于40dB可选其它参数平行线在主干电缆长度超过3km以上时,平行线的长度应小于40m,铁线或铝线对性能有严重影响(在3km以上劣化超过50%),不建议采用。主干电缆长度超过3Km时必选桥接头总长度小于800m,每一个长度不大于400m,距离末端不小于400m,总个数小于2可选加感线圈非加感用户线路可选中国电信集团公司山东省东营市电信分公司ADSL线路开放速率主要维护要求ADSL线路开放速率主要维护要求线路的等效长度(以0.4mm线径为参考)是通过线路环阻、线间电容反映的;后三列的参数,有一项不合格,ADSL线路会处于不稳定状态,容易产生故障。宽带新装机业务开通测试要求:参照上表中线路等效长度(电缆+用户引入线)与用户实际情况进行比较,上/下行最大可达速率下限应满足表中对应要求,用户开通速率应不超过表中开通速率上限要求。目前要求在宽带装机时开通测试记录数据至少应包含上/下行最大可达速率,用户开通速率。建议可开通速率上限(kbps)等效长度(公里)线路环阻(Ω)线间电容(nF)下行线路衰减(dB)最大可达速率下限(kbps)下行上行下行上行6144512≤2.0≤592≤114≤39100006404096512≤2.5≤740≤143≤4980006402048512≤3.0≤888≤171≤5450006401024256≤3.5≤1036≤200≤573500512512256≤4.0≤1184≤228≤602000512中国电信集团公司山东省东营市电信分公司ADSL安装维护规范ADSL安装维护规范入户线施工标准中国电信集团公司山东省东营市电信分公司入户线施工标准入户线施工标准分线设备下线杆档皮线室外引入线布放中国电信集团公司山东省东营市电信分公司入户线施工标准入户线施工标准1、分线设备下线标准皮线的导线连接应夹在分线设备接线柱螺母的两垫片之间,绕接线柱一周。连接牢固,皮线绝缘物切口应靠近垫片,间隙不大于2.5毫米。分线设备的分出的线缆,必须在分线盒附近1米内帮扎固定牢固。分线设备内的皮线走向应整齐、合理,连接良好。如经塑料电缆引出时,多余线对理顺后用塑料套管套好备用。中国电信集团公司山东省东营市电信分公司入户线施工标准入户线施工标准2、杆档皮线在电缆线路上架设架空皮线时,皮线在电缆线路上方。两层电缆吊线之间,严禁架设架空皮线。中国电信集团公司山东省东营市电信分公司入户线施工标准入户线施工标准3、室外引入线布放在电缆长度超过3000米、皮线长度超过80米、用户申请带宽超过2M存在三种情况之一时,用户引入线应全部使用双绞线,严禁使用皮线。在皮线、双绞线布放过程中不允许出现接头。在楼顶、拐角等易磨损处应做保护,如采用皮线缠绕保护。跨越里弄(胡同)或街道时,其最低点至地面垂直距离,应不小于4.5m。用户线与电力线(220v用户线)交叉间距不得小于40cm;跨越障碍物不得有托磨现象,否则应加以保护。同一方向的引入线不超过6条,超过时应改用塑料电缆引入;同一方向多条皮线之间应间隔均匀,垂度一致。自室外引入室内的洞眼,室内应高于室外10-20毫米。在向室内打洞眼前,必须征得房屋户主的同意,并在工单上签字确认。用户室外线的最后支撑点到进线口的距离,不超过45-50厘米。皮线自高位引入时,应在接近洞眼处皮线略向洞眼下留个小余弯。分线设备的分出的线缆,必须在分线盒附近1米内帮扎固定牢固。中国电信集团公司山东省东营市电信分公司ADSL业务开通测试简述中国电信集团...
