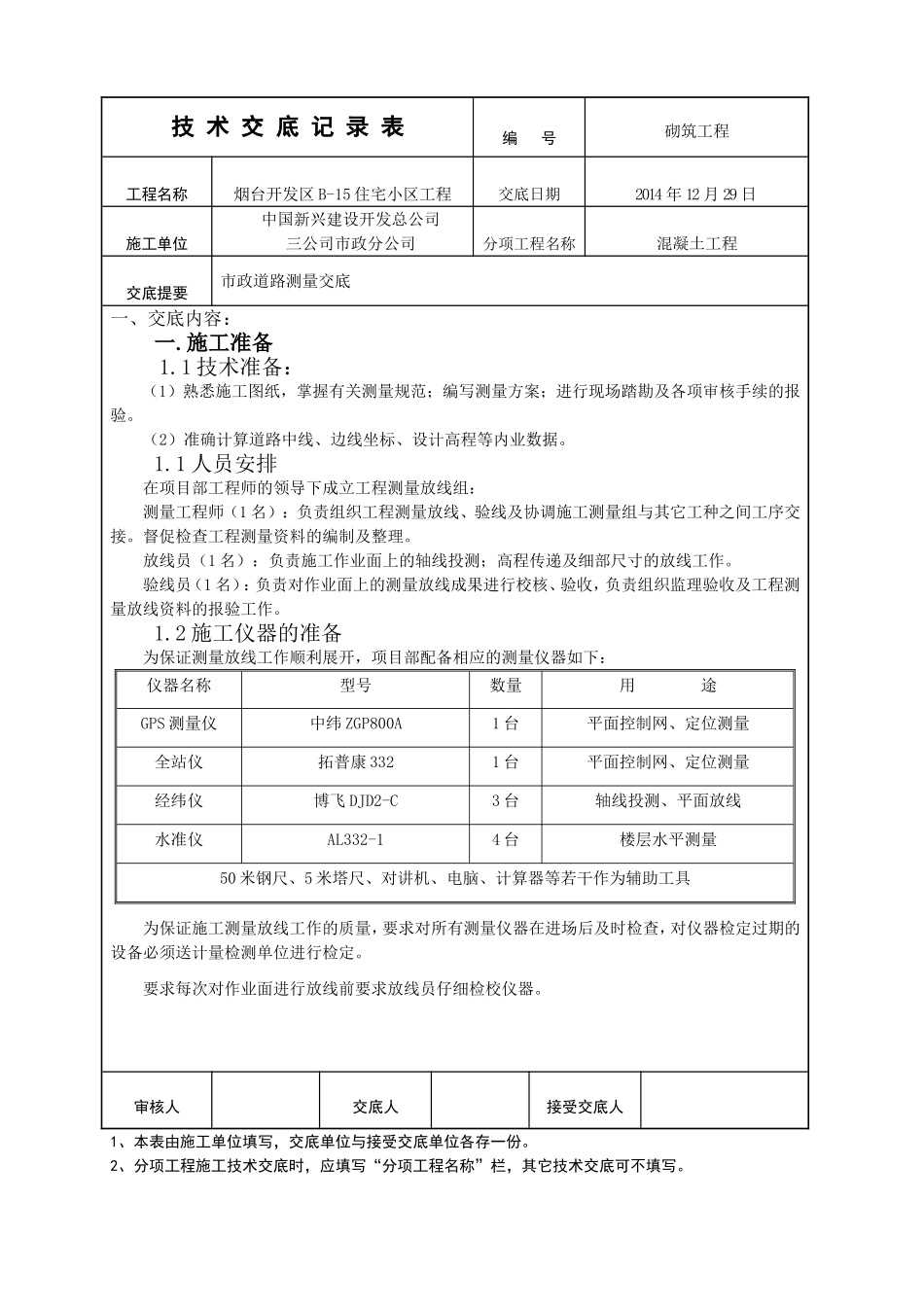

技术交底记录表编号砌筑工程工程名称烟台开发区B-15住宅小区工程交底日期2014年12月29日施工单位中国新兴建设开发总公司三公司市政分公司分项工程名称混凝土工程交底提要市政道路测量交底一、交底内容：一.施工准备1.1技术准备：（1）熟悉施工图纸，掌握有关测量规范；编写测量方案；进行现场踏勘及各项审核手续的报验。（2）准确计算道路中线、边线坐标、设计高程等内业数据。1.1人员安排在项目部工程师的领导下成立工程测量放线组：测量工程师（1名）：负责组织工程测量放线、验线及协调施工测量组与其它工种之间工序交接。督促检查工程测量资料的编制及整理。放线员（1名）：负责施工作业面上的轴线投测；高程传递及细部尺寸的放线工作。验线员（1名）：负责对作业面上的测量放线成果进行校核、验收，负责组织监理验收及工程测量放线资料的报验工作。1.2施工仪器的准备为保证测量放线工作顺利展开，项目部配备相应的测量仪器如下：仪器名称型号数量用途GPS测量仪中纬ZGP800A1台平面控制网、定位测量全站仪拓普康3321台平面控制网、定位测量经纬仪博飞DJD2-C3台轴线投测、平面放线水准仪AL332-14台楼层水平测量50米钢尺、5米塔尺、对讲机、电脑、计算器等若干作为辅助工具为保证施工测量放线工作的质量，要求对所有测量仪器在进场后及时检查，对仪器检定过期的设备必须送计量检测单位进行检定。要求每次对作业面进行放线前要求放线员仔细检校仪器。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。技术交底记录表编号混凝土工程工程名称烟台开发区B-15住宅小区工程交底日期2014年12月29日施工单位中国新兴建设开发总公司三公司市政分公司分项工程名称混凝土工程交底提要市政道路测量交底二、施工工艺2.1工艺流程：测量桩位交接路基施工测量桩位复测布设施工控制网现况调查及原地貌测量、路面基层施工测量、竣工测量路面面层施工测量、路缘石、边坡与边沟施工测量1.4控制点及水准点的选择应注意以下几点①应选在土质坚实﹑稳固可靠的地方②远离钢筋加工厂及材料堆放区③距离槽边位置适中④控制点必须通视视野开阔远离障碍物⑤避开风口及人员通道控制点及水准点的埋设如图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。技术交底记录表编号混凝土工程工程名称烟台开发区B-15住宅小区工程交底日期2014年12月05日施工单位中国新兴建设开发总公司三公司市政分公司分项工程名称混凝土工程交底提要市政道路测量交底二、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与我方，由我方进行中线及施工测量。2.1中线复测及放样注意事项路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。关于中线复测和边线放样，应注意做好以下几点；一应注意各交点之间的距离、方向是否与图纸相符，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50～100米；应注意与结构物的中心是否闭合；应注意与房屋等建筑物的相对位置与图纸是否相符。如果发现问题及时联系设计单位查明原因。二是护桩的设置。道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。为了能迅速而又准确地把中线桩恢复在原来的位置上，必须在施工前对道路上起控制作用的主要桩点如交点、转点、曲线控制点等设置护桩。所谓护桩，就是在施工范围以外不易被破坏的地方钉设的一些木桩。根据这些护桩，用简单的方法(如交点、量距等)，即可迅速地恢复原来的桩点。审核人交底人接受交底人1、本表由施工单...
