DS1052E示波器的使用VIP免费

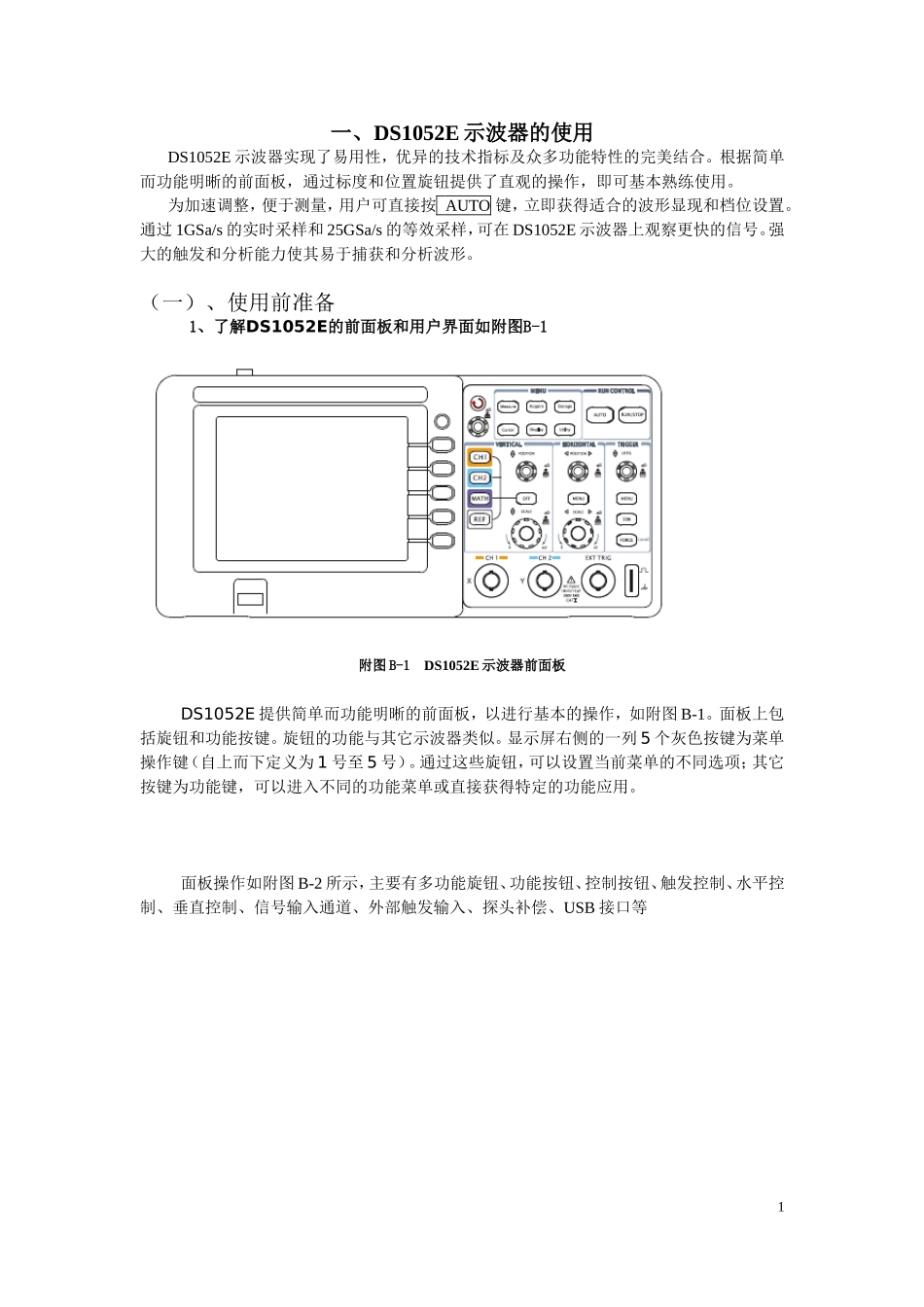

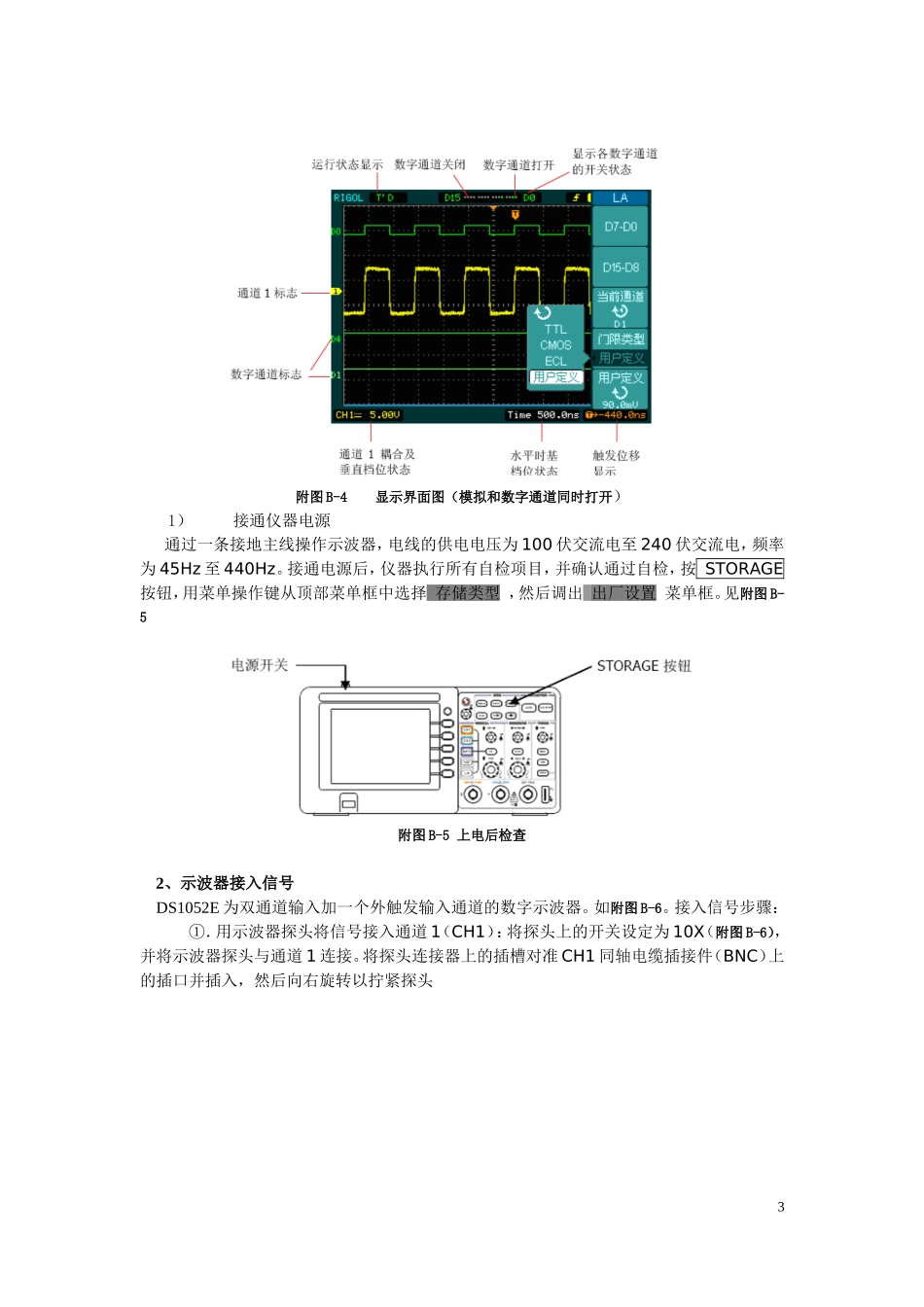

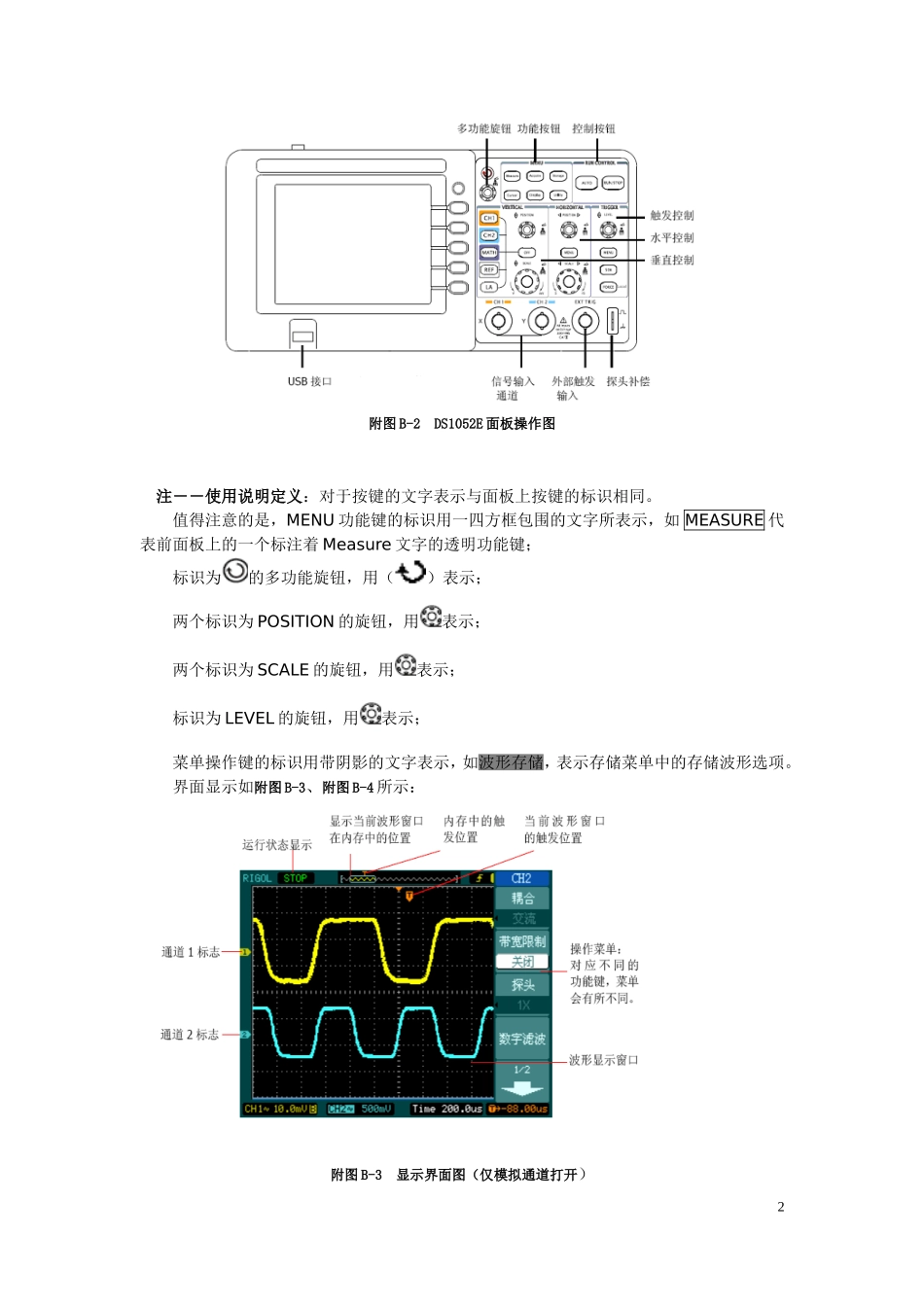

一、DS1052E示波器的使用DS1052E示波器实现了易用性，优异的技术指标及众多功能特性的完美结合。根据简单而功能明晰的前面板，通过标度和位置旋钮提供了直观的操作，即可基本熟练使用。为加速调整，便于测量，用户可直接按AUTO键，立即获得适合的波形显现和档位设置。通过1GSa/s的实时采样和25GSa/s的等效采样，可在DS1052E示波器上观察更快的信号。强大的触发和分析能力使其易于捕获和分析波形。（一）、使用前准备1、了解DS1052E的前面板和用户界面如附图B-1附图B-1DS1052E示波器前面板DS1052E提供简单而功能明晰的前面板，以进行基本的操作，如附图B-1。面板上包括旋钮和功能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。通过这些旋钮，可以设置当前菜单的不同选项；其它按键为功能键，可以进入不同的功能菜单或直接获得特定的功能应用。面板操作如附图B-2所示，主要有多功能旋钮、功能按钮、控制按钮、触发控制、水平控制、垂直控制、信号输入通道、外部触发输入、探头补偿、USB接口等1附图B-2DS1052E面板操作图注――使用说明定义：对于按键的文字表示与面板上按键的标识相同。值得注意的是，MENU功能键的标识用一四方框包围的文字所表示，如MEASURE代表前面板上的一个标注着Measure文字的透明功能键；标识为的多功能旋钮，用（）表示；两个标识为POSITION的旋钮，用表示；两个标识为SCALE的旋钮，用表示；标识为LEVEL的旋钮，用表示；菜单操作键的标识用带阴影的文字表示，如波形存储，表示存储菜单中的存储波形选项。界面显示如附图B-3、附图B-4所示：附图B-3显示界面图（仅模拟通道打开）2附图B-4显示界面图（模拟和数字通道同时打开）1）接通仪器电源通过一条接地主线操作示波器，电线的供电电压为100伏交流电至240伏交流电，频率为45Hz至440Hz。接通电源后，仪器执行所有自检项目，并确认通过自检，按STORAGE按钮，用菜单操作键从顶部菜单框中选择存储类型，然后调出出厂设置菜单框。见附图B-5附图B-5上电后检查2、示波器接入信号DS1052E为双通道输入加一个外触发输入通道的数字示波器。如附图B-6。接入信号步骤：①．用示波器探头将信号接入通道1（CH1）：将探头上的开关设定为10X（附图B-6），并将示波器探头与通道1连接。将探头连接器上的插槽对准CH1同轴电缆插接件（BNC）上的插口并插入，然后向右旋转以拧紧探头3附图B-6探头补偿连接②．示波器需要输入探头衰减系数。此衰减系数改变仪器的垂直档位比例，从而使得测量结果正确反映被测信号的电平。（默认的探头菜单衰减系数设定值为1X。）设置探头衰减系数的方法如下：按CH1功能键显示通道1的操作菜单，应用与探头项目平行的3号菜单操作键，选择与您使用的探头同比例的衰减系数。此时设定应为10X。如附图B-7（a）附图B-7设定探头上的系数（a）设定菜单中的系数（b）③．把探头端部和接地夹接到探头补偿器的连接器上。按AUTO（自动设置）按钮。几秒钟内，可见到方波显示。④．以同样的方法检查通道2（CH2）。按OFF功能按钮或再次按下CH1功能按钮以关闭通道1，按CH2功能按钮以打开通道2，重复步骤2和步骤3。注意：探头补偿连接器输出的信号仅作探头补偿调整之用，不可用于校准。3、示波器自动设置的功能DS1052E数字示波器具有自动设置的功能。根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。应用自动设置要求被测信号的频率大于或等于50Hz，占空比大于1％。自动设置使用方法：①将被测信号连接到信号输入通道。②按下AUTO按钮。4示波器将自动设置垂直，水平和触发控制。如需要，可手工调整这些控制使波形显示达到最佳。（二）、垂直系统的使用垂直控制区（VERTICAL）有一系列的按键、旋钮。如附图B-8所示附图B-8垂直控制系统1、使用垂直旋钮在波形窗口居中显示信号。垂直旋钮控制信号的垂直显示位置。当转动垂直旋钮时，指示通道地（GROUND）的标识跟随波形而上下移动。注意：如果通道耦合方式为DC，则可以通过观察波形与信号地之间的差距来快速测量信号的直流分量。如果耦合方式为AC，信号里面的直流分量被滤除。这种方式方便您...
