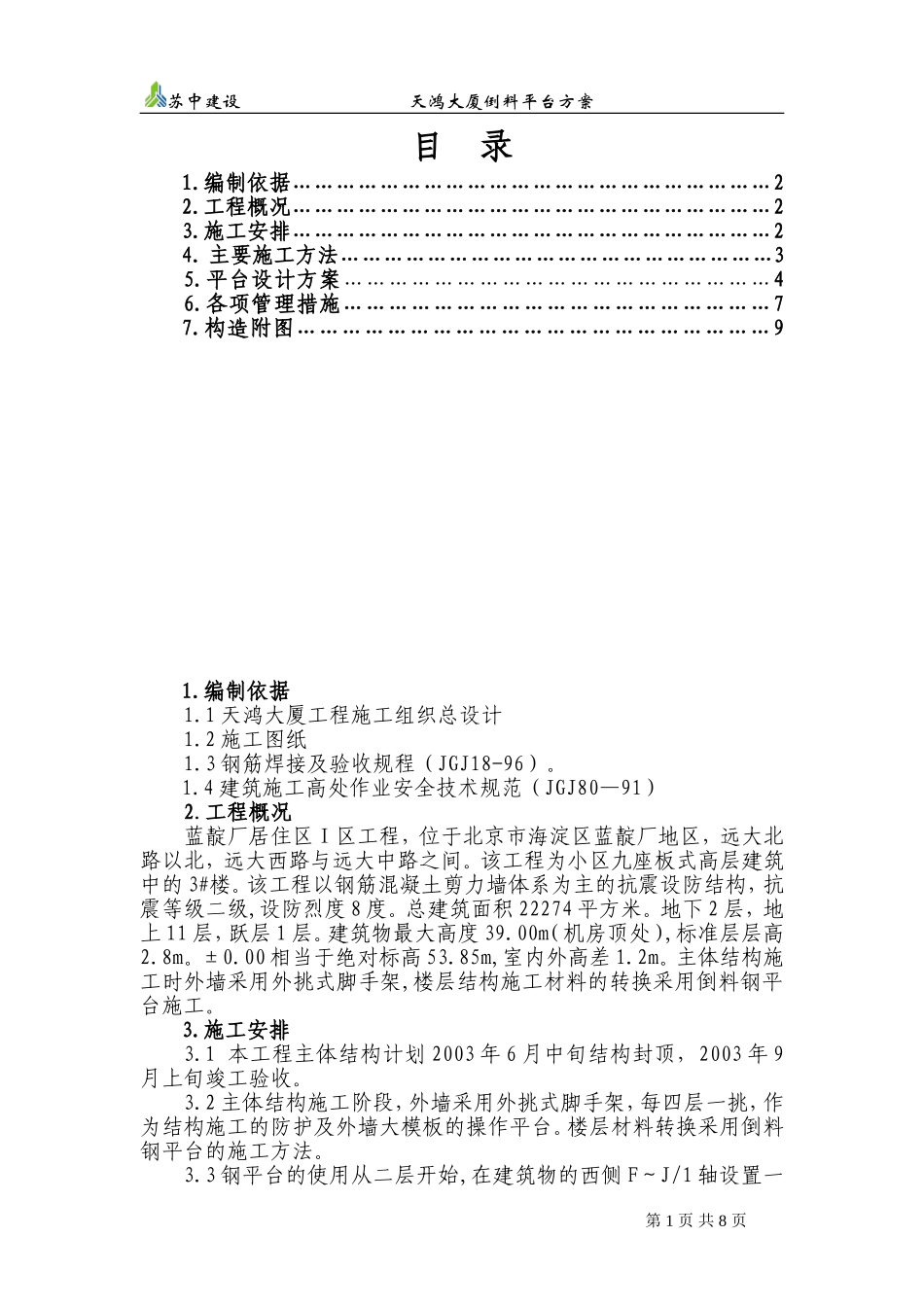

苏中建设天鸿大厦倒料平台方案目录1.编制依据…………………………………………………………22.工程概况…………………………………………………………23.施工安排…………………………………………………………24．主要施工方法……………………………………………………35.平台设计方案…………………………………………………46.各项管理措施…………………………………………………77.构造附图………………………………………………………91.编制依据1.1天鸿大厦工程施工组织总设计1.2施工图纸1.3钢筋焊接及验收规程（JGJ18-96）。1.4建筑施工高处作业安全技术规范（JGJ80—91）2.工程概况蓝靛厂居住区Ⅰ区工程，位于北京市海淀区蓝靛厂地区，远大北路以北，远大西路与远大中路之间。该工程为小区九座板式高层建筑中的3#楼。该工程以钢筋混凝土剪力墙体系为主的抗震设防结构，抗震等级二级,设防烈度8度。总建筑面积22274平方米。地下2层，地上11层，跃层1层。建筑物最大高度39.00m（机房顶处）,标准层层高2.8m。±0.00相当于绝对标高53.85m,室内外高差1.2m。主体结构施工时外墙采用外挑式脚手架,楼层结构施工材料的转换采用倒料钢平台施工。3.施工安排3.1本工程主体结构计划2003年6月中旬结构封顶，2003年9月上旬竣工验收。3.2主体结构施工阶段，外墙采用外挑式脚手架，每四层一挑，作为结构施工的防护及外墙大模板的操作平台。楼层材料转换采用倒料钢平台的施工方法。3.3钢平台的使用从二层开始,在建筑物的西侧F～J/1轴设置一第1页共8页苏中建设天鸿大厦倒料平台方案处，在建筑物的北侧18～20/L1轴、27～30/M1轴、36～38/B2轴设三处,此处洞口尺寸宽×高=3700×2350mm，梁高450mm，高出地面80mm，便于平台的安装和施工的安全。平台制作数量二只，施工时根据需要进行调配使用。平台净尺寸宽×长2.5m×4m（考虑木方、竹胶板、模板支架等周转材料），考虑倒料时可能外架未拆除（外架距墙净尺寸1450mm），加工尺寸2.5m×6m（铺板长度为4m）。3.4根据施工需要，平台的安装和提升由脚手组进行,项目安全员负责平台安装和提升的安全技术交底、检查验收工作,并责任落实到人。4.主要施工方法1)构配件加工结束后，应检查构配件的焊接质量,几何尺寸,并涂刷二道防锈漆。由现场施工技术人员及安全负责人进行验收，合格后方可进行组装。2）构配件组装时，在混凝土硬地面上按设计尺寸进行组装，并保持整体平衡不扭曲，桁架与槽钢上钢管栏杆用扣件扣紧，扣件的拧紧力矩为65N/m。3）铺设脚手板，脚手板厚度为50mm厚松木板。在与桁架相对应处上面布设φ12钢筋用8#铁丝穿过脚手板缝隙与桁架绑扎压牢。4）安装栏杆，栏杆采用φ48钢管与[20槽钢焊接,栏杆高度为1500mm，立杆间距1300mm，设二道横杆，栏杆内侧张设安全密目网。5）安装平台吊索，吊索钢丝绳采用φ17(6×19+1)钢丝绳，计4根。分别布置在料台主梁外侧端部的4只φ20的吊环上，(根部2只作安装用)。并用Y5-16绳卡卡牢，每根钢丝绳不少于6只。套环采用d16。6）利用塔吊的吊索将d=20的卡环分别从平台四角的四个吊环上扣紧，保持基本平衡时，慢慢吊起平台至安装高度，将[20#槽钢支腿从脚手架外侧伸进混凝土结构上表面，利用结构层平面的予留钢筋环（2φ20钢筋）用钢丝绳连接限位。同时也可用别杠在外墙内侧进行限位。外架拆除时支腿伸进混凝土结构上表面1000mm，此时钢丝绳与平台面的夹角不得小于320461（计算值），外架未拆除时支腿伸进混凝土结构上表面550mm。此时钢丝绳与平台面的夹角应大于450。即将钢丝绳锚固点再上移一层。7）先将2根φ17的钢丝绳分别锚固在上层结构墙肢或大模板穿墙螺杆孔内，结构墙肢或大模板穿墙螺杆孔四角利口围系钢丝绳处应加衬软垫层，用钢丝绳绳卡卡牢后。再将2根φ17的钢丝绳（安全绳）分别锚固在上层结构不同处墙肢或大模板穿墙螺杆孔内，用钢丝绳绳卡卡牢。钢平台外口应略高于内口150～200mm。8）接好钢丝绳调整完毕，（其中2根作安全绳）。经过检查验收合格后，方可松卸起重吊钩，进行操作。第2页共8页苏中建设天鸿大厦倒料平台方案9）悬挂限载标牌(限裁一吨)及安全操作标牌，明确责任人及操作人员的责任。5.平...
