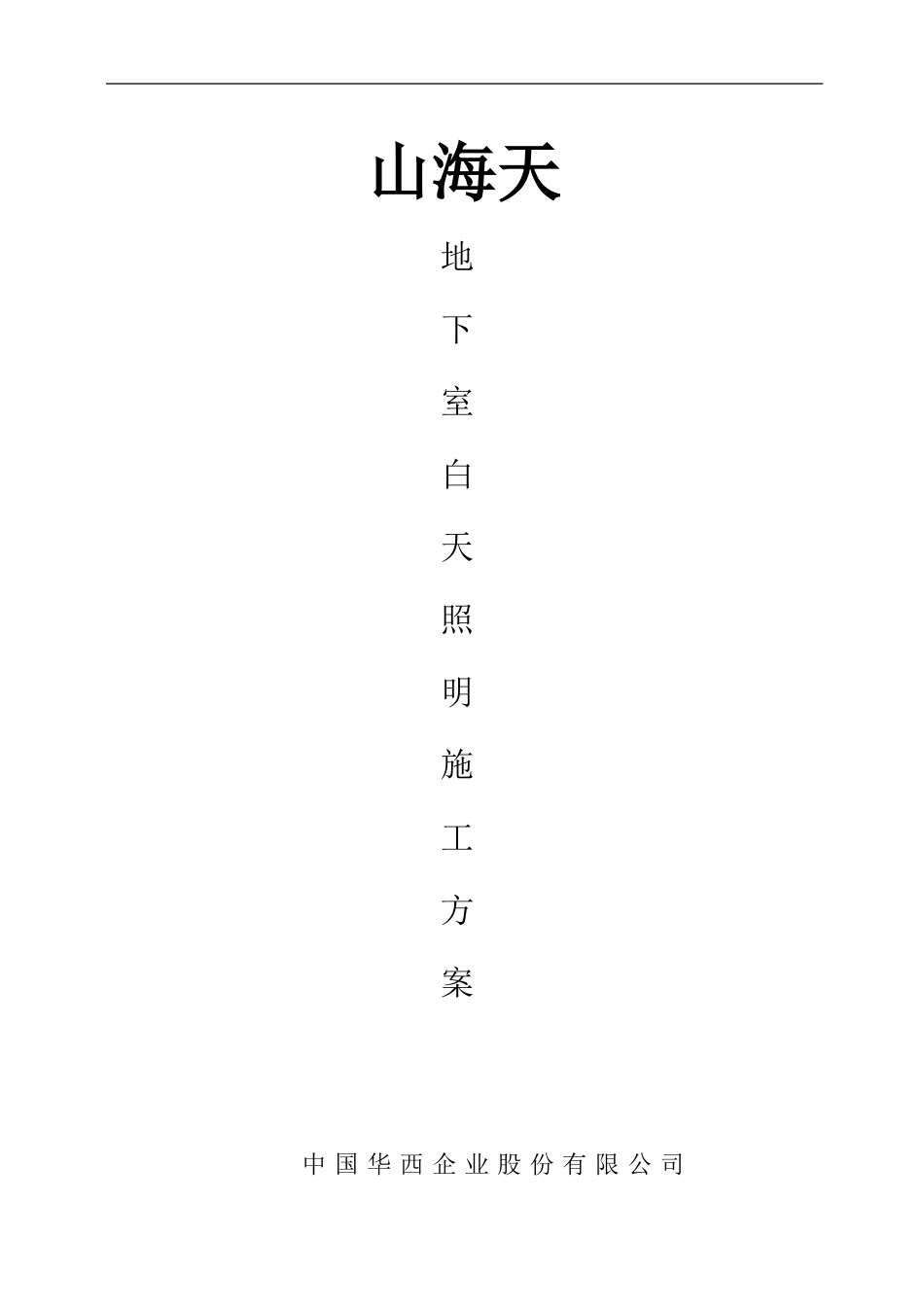

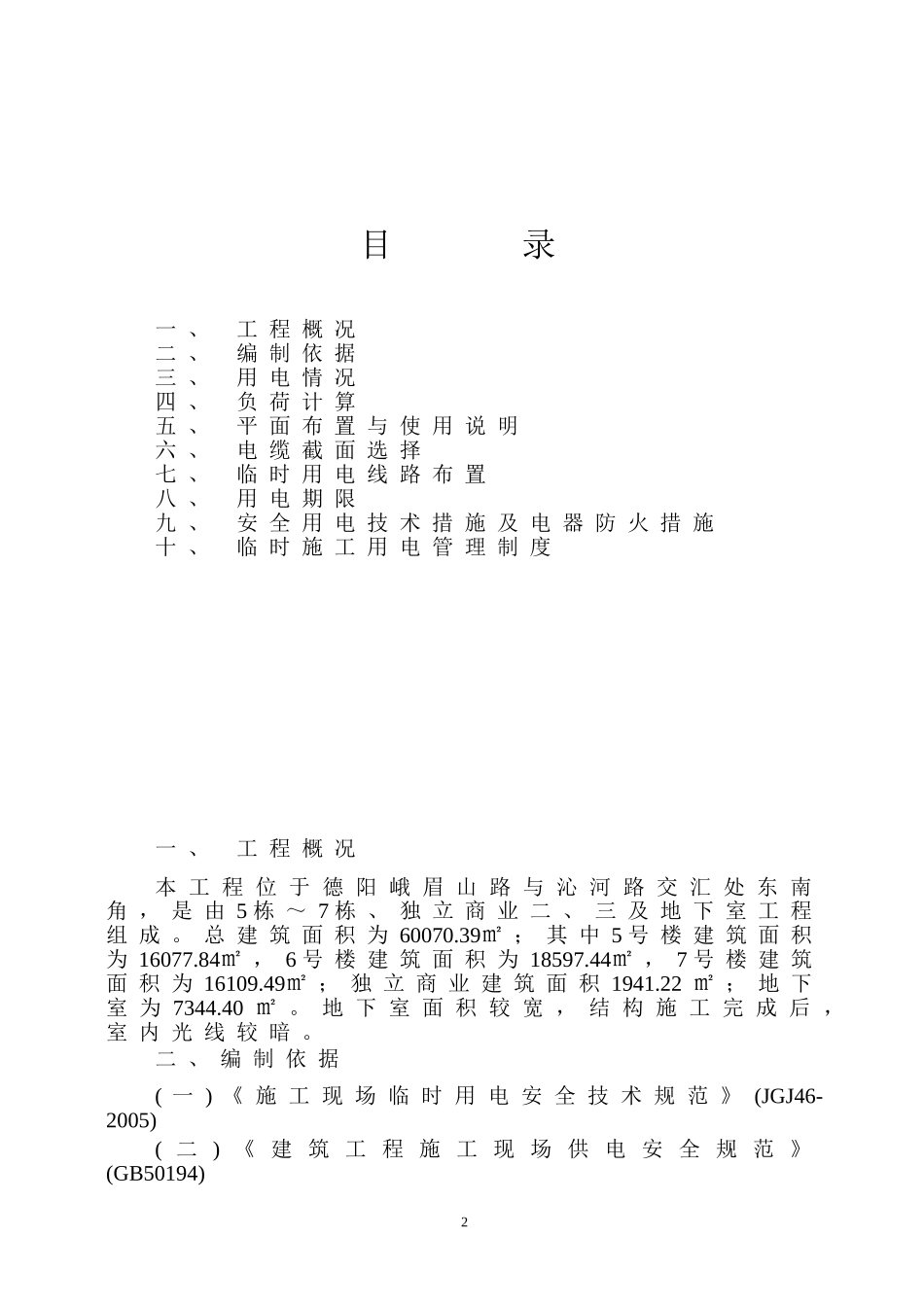

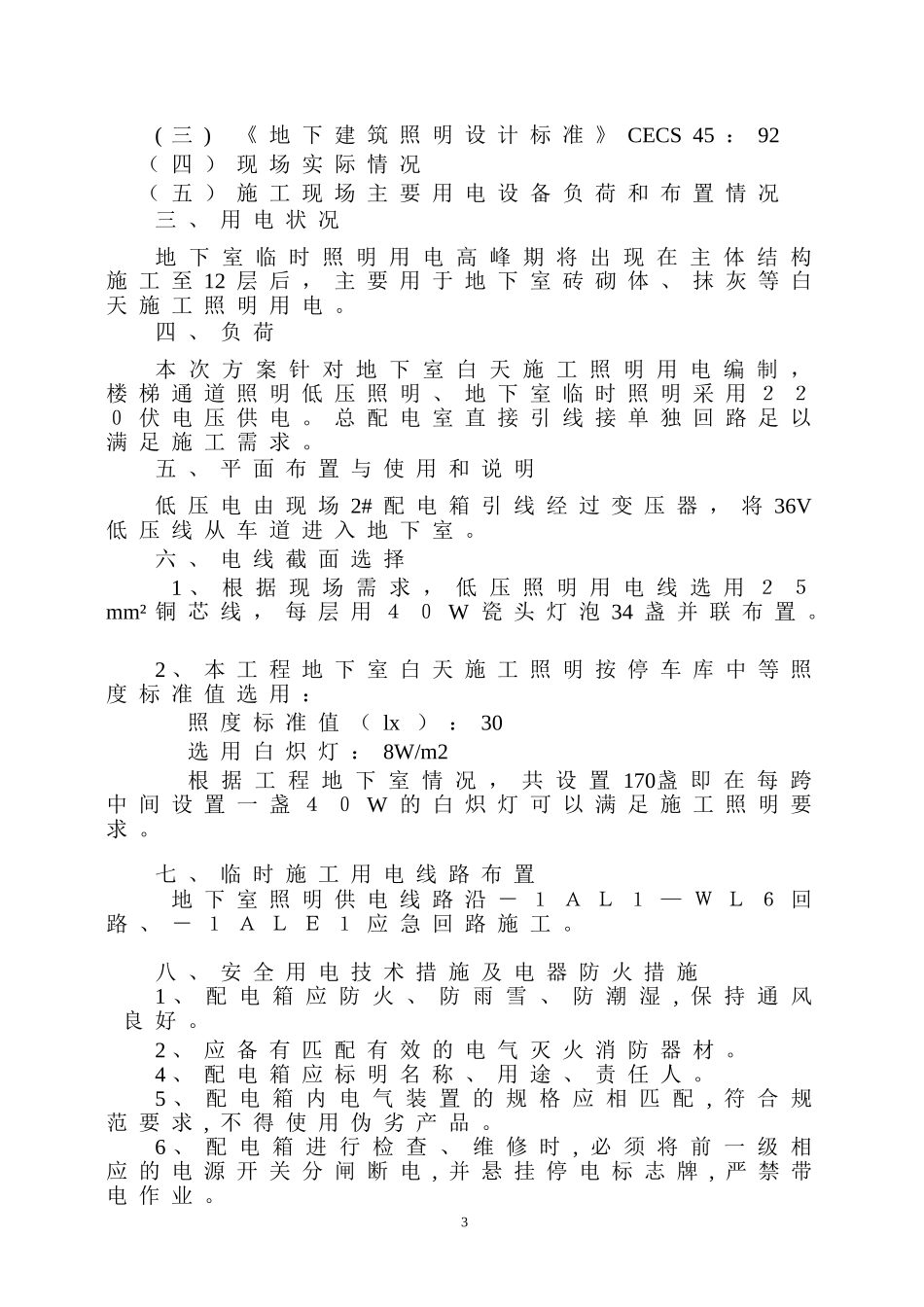

山海天地下室白天照明施工方案中国华西企业股份有限公司目录一、工程概况二、编制依据三、用电情况四、负荷计算五、平面布置与使用说明六、电缆截面选择七、临时用电线路布置八、用电期限九、安全用电技术措施及电器防火措施十、临时施工用电管理制度一、工程概况本工程位于德阳峨眉山路与沁河路交汇处东南角，是由5栋～7栋、独立商业二、三及地下室工程组成。总建筑面积为60070.39㎡；其中5号楼建筑面积为16077.84㎡，6号楼建筑面积为18597.44㎡，7号楼建筑面积为16109.49㎡；独立商业建筑面积1941.22㎡；地下室为7344.40㎡。地下室面积较宽，结构施工完成后，室内光线较暗。二、编制依据(一)《施工现场临时用电安全技术规范》(JGJ46-2005)(二)《建筑工程施工现场供电安全规范》(GB50194)2(三)《地下建筑照明设计标准》CECS45：92（四）现场实际情况（五）施工现场主要用电设备负荷和布置情况三、用电状况地下室临时照明用电高峰期将出现在主体结构施工至12层后，主要用于地下室砖砌体、抹灰等白天施工照明用电。四、负荷本次方案针对地下室白天施工照明用电编制，楼梯通道照明低压照明、地下室临时照明采用２２０伏电压供电。总配电室直接引线接单独回路足以满足施工需求。五、平面布置与使用和说明低压电由现场2#配电箱引线经过变压器，将36V低压线从车道进入地下室。六、电线截面选择1、根据现场需求，低压照明用电线选用２５mm²铜芯线，每层用４０W瓷头灯泡34盏并联布置。2、本工程地下室白天施工照明按停车库中等照度标准值选用：照度标准值（lx）：30选用白炽灯：8W/m2根据工程地下室情况，共设置170盏即在每跨中间设置一盏４０W的白炽灯可以满足施工照明要求。七、临时施工用电线路布置地下室照明供电线路沿－１ＡＬ１—ＷＬ６回路、－１ＡＬＥ１应急回路施工。八、安全用电技术措施及电器防火措施1、配电箱应防火、防雨雪、防潮湿,保持通风良好。2、应备有匹配有效的电气灭火消防器材。4、配电箱应标明名称、用途、责任人。5、配电箱内电气装置的规格应相匹配,符合规范要求,不得使用伪劣产品。6、配电箱进行检查、维修时,必须将前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。37、地下室照明配电箱除作保护接零外,还必须在设备荷线的首端处设置漏电保护装置。九、临时施工用电管理制度地下室照明用电管理小组组长：林刚（联系电话：13982189571）组员：张家云（联系电话：15183804756）刘承勇（联系电话：18628181948）赵超（联系电话：13699472181）李贤康（联系电话：13258315598）黄兵（联系电话：18016108863）1、配电箱和供电线路应定期检查、维修保养，当发现有异常情况时,应立即采取应急抢救措施。2、每班做好电工维修工作记录,发现问题及时整改。3、施工现场值班电工必须配备2人,发现故障时,1人检修，1人实行监护。带电检修时,应先断相线，后断零线:接线时，先接零线,后接相线。4、所有配电箱、开关箱、接地装置均应由现场专业电工,每月检查、维修一次并作好记录。检查、维修时必须穿绝缘鞋、戴绝缘手套、使用电工绝缘工具。5、严禁非专业电工拆装电气设备,严禁乱拉乱接电源。4
