AVC-118弧压调高器说明书VIP免费

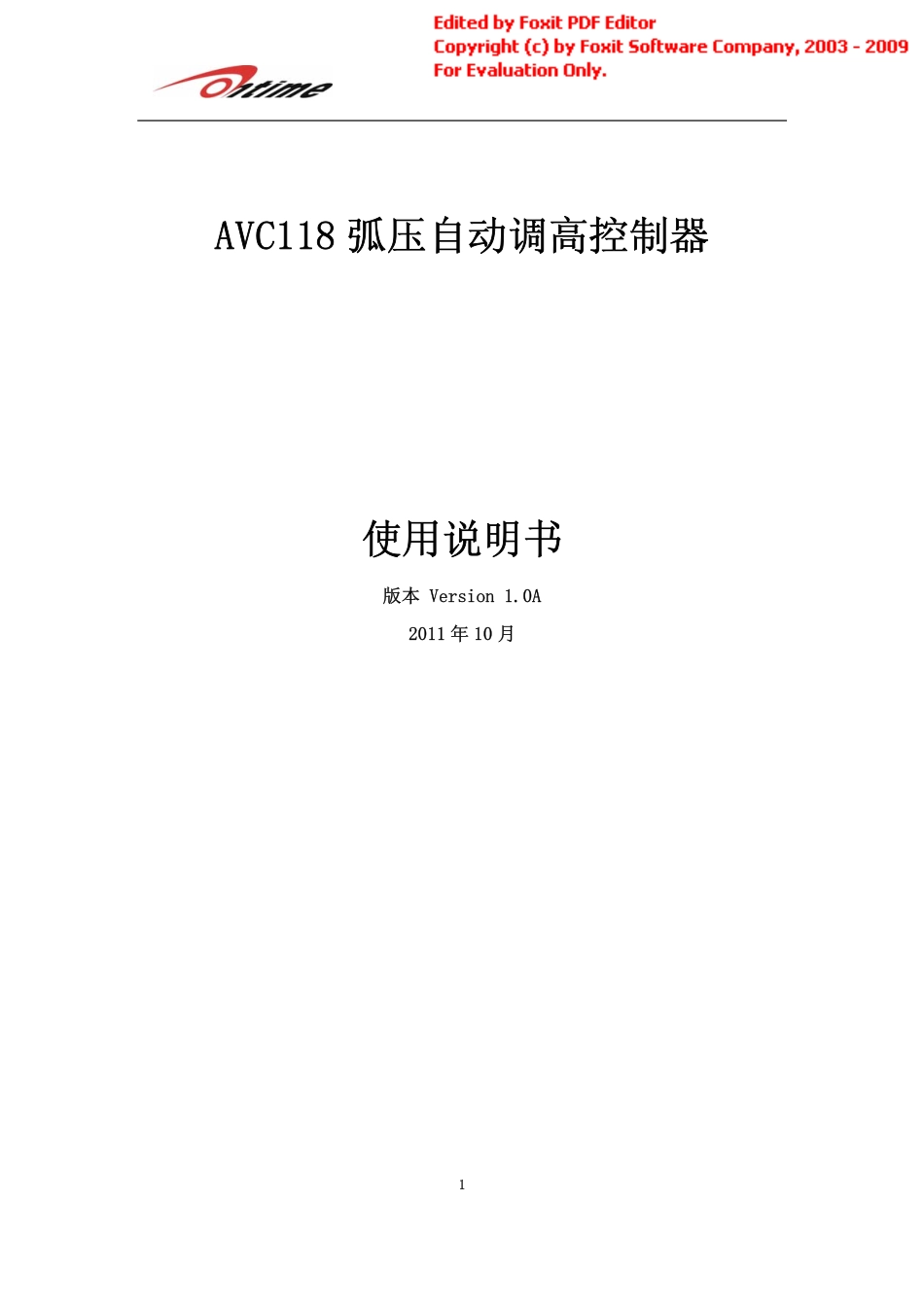

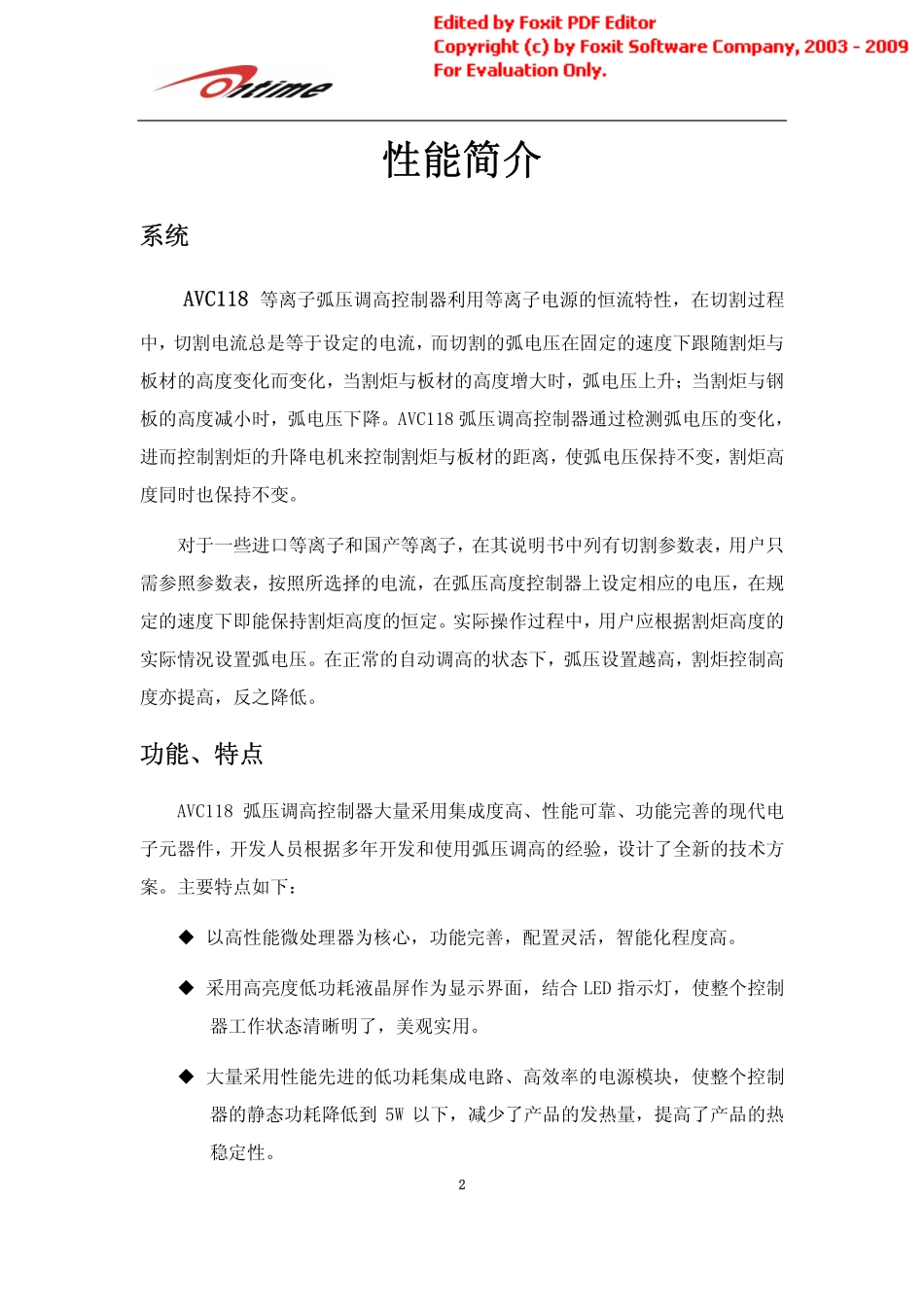

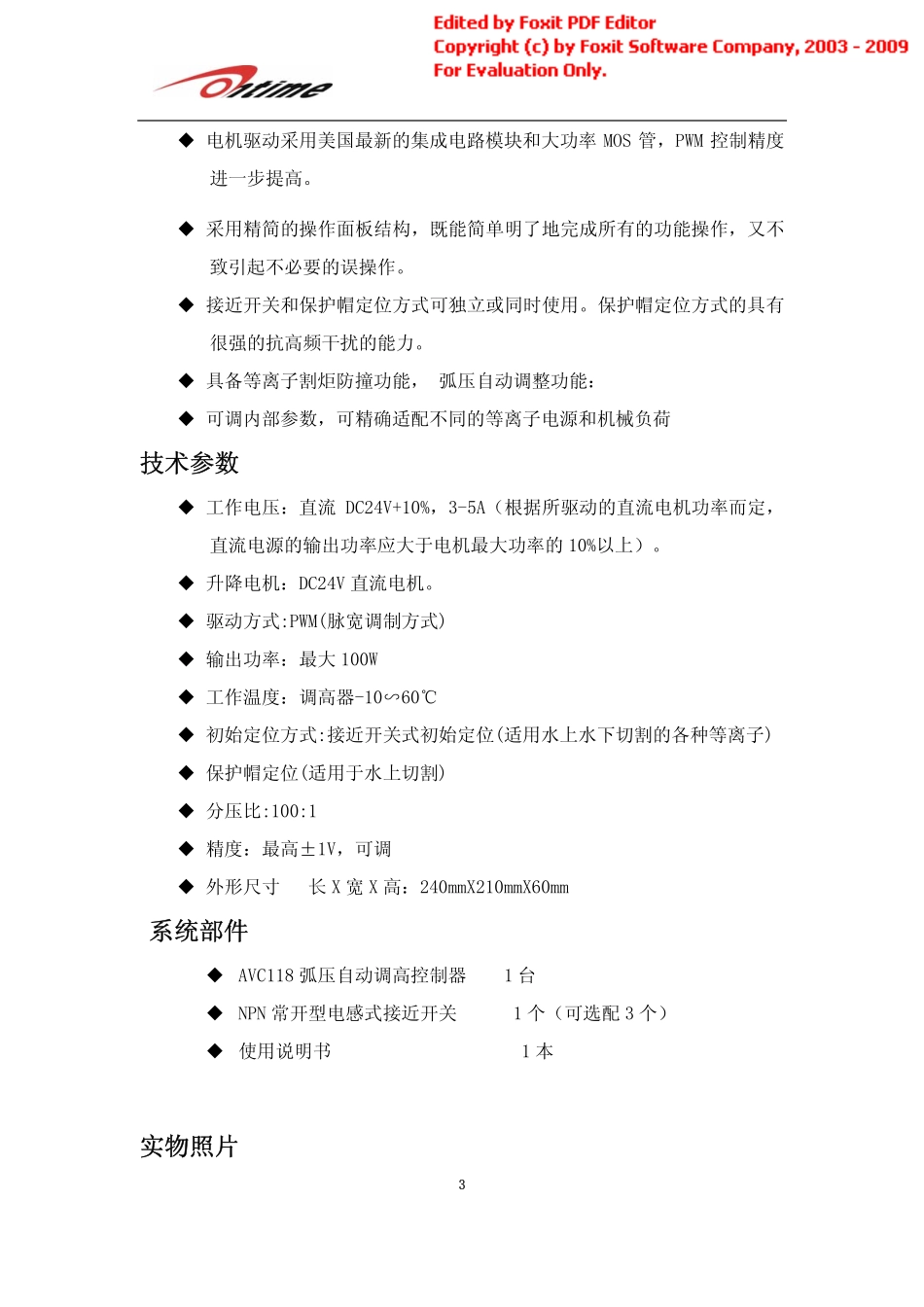

1AVC118弧压自动调高控制器使用说明书版本Version1.0A2011年10月2性能简介系统AVC118等离子弧压调高控制器利用等离子电源的恒流特性，在切割过程中，切割电流总是等于设定的电流，而切割的弧电压在固定的速度下跟随割炬与板材的高度变化而变化，当割炬与板材的高度增大时，弧电压上升；当割炬与钢板的高度减小时，弧电压下降。AVC118弧压调高控制器通过检测弧电压的变化，进而控制割炬的升降电机来控制割炬与板材的距离，使弧电压保持不变，割炬高度同时也保持不变。对于一些进口等离子和国产等离子，在其说明书中列有切割参数表，用户只需参照参数表，按照所选择的电流，在弧压高度控制器上设定相应的电压，在规定的速度下即能保持割炬高度的恒定。实际操作过程中，用户应根据割炬高度的实际情况设置弧电压。在正常的自动调高的状态下，弧压设置越高，割炬控制高度亦提高，反之降低。功能、特点AVC118弧压调高控制器大量采用集成度高、性能可靠、功能完善的现代电子元器件，开发人员根据多年开发和使用弧压调高的经验，设计了全新的技术方案。主要特点如下：以高性能微处理器为核心，功能完善，配置灵活，智能化程度高。采用高亮度低功耗液晶屏作为显示界面，结合LED指示灯，使整个控制器工作状态清晰明了，美观实用。大量采用性能先进的低功耗集成电路、高效率的电源模块，使整个控制器的静态功耗降低到5W以下，减少了产品的发热量，提高了产品的热稳定性。3电机驱动采用美国最新的集成电路模块和大功率MOS管，PWM控制精度进一步提高。采用精简的操作面板结构，既能简单明了地完成所有的功能操作，又不致引起不必要的误操作。接近开关和保护帽定位方式可独立或同时使用。保护帽定位方式的具有很强的抗高频干扰的能力。具备等离子割炬防撞功能，弧压自动调整功能：可调内部参数，可精确适配不同的等离子电源和机械负荷技术参数工作电压：直流DC24V+10%，3-5A（根据所驱动的直流电机功率而定，直流电源的输出功率应大于电机最大功率的10%以上）。升降电机：DC24V直流电机。驱动方式:PWM(脉宽调制方式)输出功率：最大100W工作温度：调高器-10∽60℃初始定位方式:接近开关式初始定位(适用水上水下切割的各种等离子)保护帽定位(适用于水上切割)分压比:100:1精度：最高±1V，可调外形尺寸长X宽X高：240mmX210mmX60mm系统部件AVC118弧压自动调高控制器1台NPN常开型电感式接近开关1个（可选配3个）使用说明书1本实物照片4整机外观5安装开箱检查使用前请仔细检查所有部件，核对部件是否齐全，如发现有明显缺陷或损伤，请及时联系本公司或经销商，如有发现明显属运输过程造成的损伤，可向承运商申明并拒收退回，并及时联系本公司或经销商。安装准备在进行设备安装前，请仔细阅读本说明书，并确保您已经完全清楚本控制器的基本工作条件，如工作电压、输出功率、基本功能、使用方式、系统连接等，然后再重新对照说明书，进行安装调试，切勿根据经验，先行安装，发现问题再查说明书找原因。重要提示：本控制器主控制箱的工作电源电压为直流DC24V，允许电压波动+/-10%；切勿直接接交流AC220V、AC110V或AC24V电源供电，由此造成的设备损坏将不在本公司保修范围。6安装方式请用螺丝将控制器安装(首次安装请最好用实物配装方式)于用户方便操作的位置，如数控操作台或等离子电源上。系统连接AVC118弧压自动调高控制器系统连接框图如下图所示。AVC118控制器CNC数控系统钢板及切割支架等离子电源弧压引出电机升降机构保护帽限位接近开关接地起弧控制7AVC118控制器连接端子布局及简介主控箱连接端子布置如下图。连接端子布置图J1：连接至CNC数控系统J2：连接升降电机、限位开关及直流DC24V电源。J3：连接定位接近开关和等离子启弧控制开关线。J4：连接至等离子工作弧压取样点。J5：连接保护帽定位引线。GND：连接系统集中接地点，连接电缆要求2.5平方毫米以上。51179615GND8连接端子信号定义端子名称端子号信号定义解释J11AUTOCNC自动使能2UPCNC上升3DOWNCNC下降4STARTARCCNC起弧控制信号5NC6MOTIONOUT控制器发出运动允许信号7NC8CNCGND接口...
