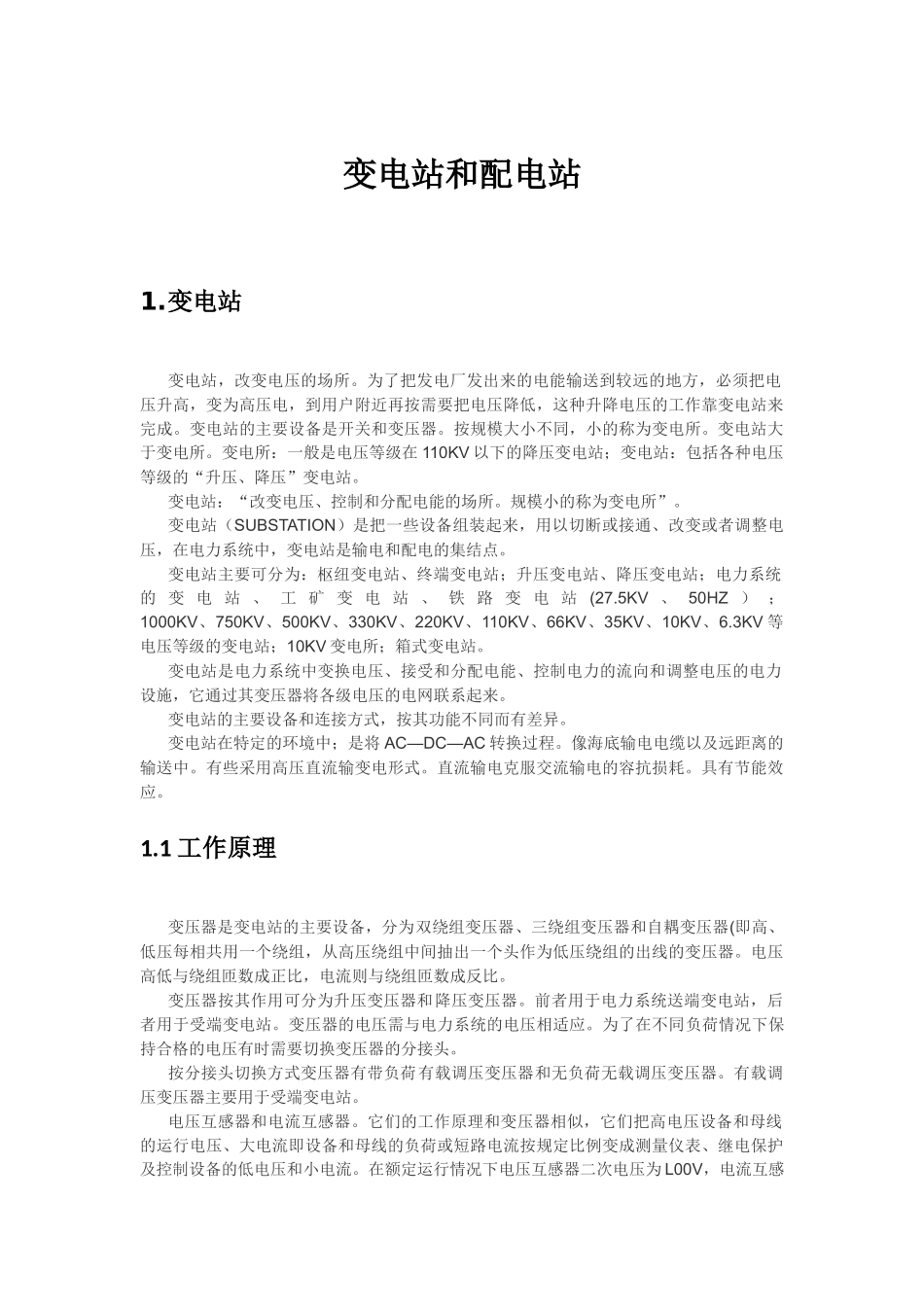

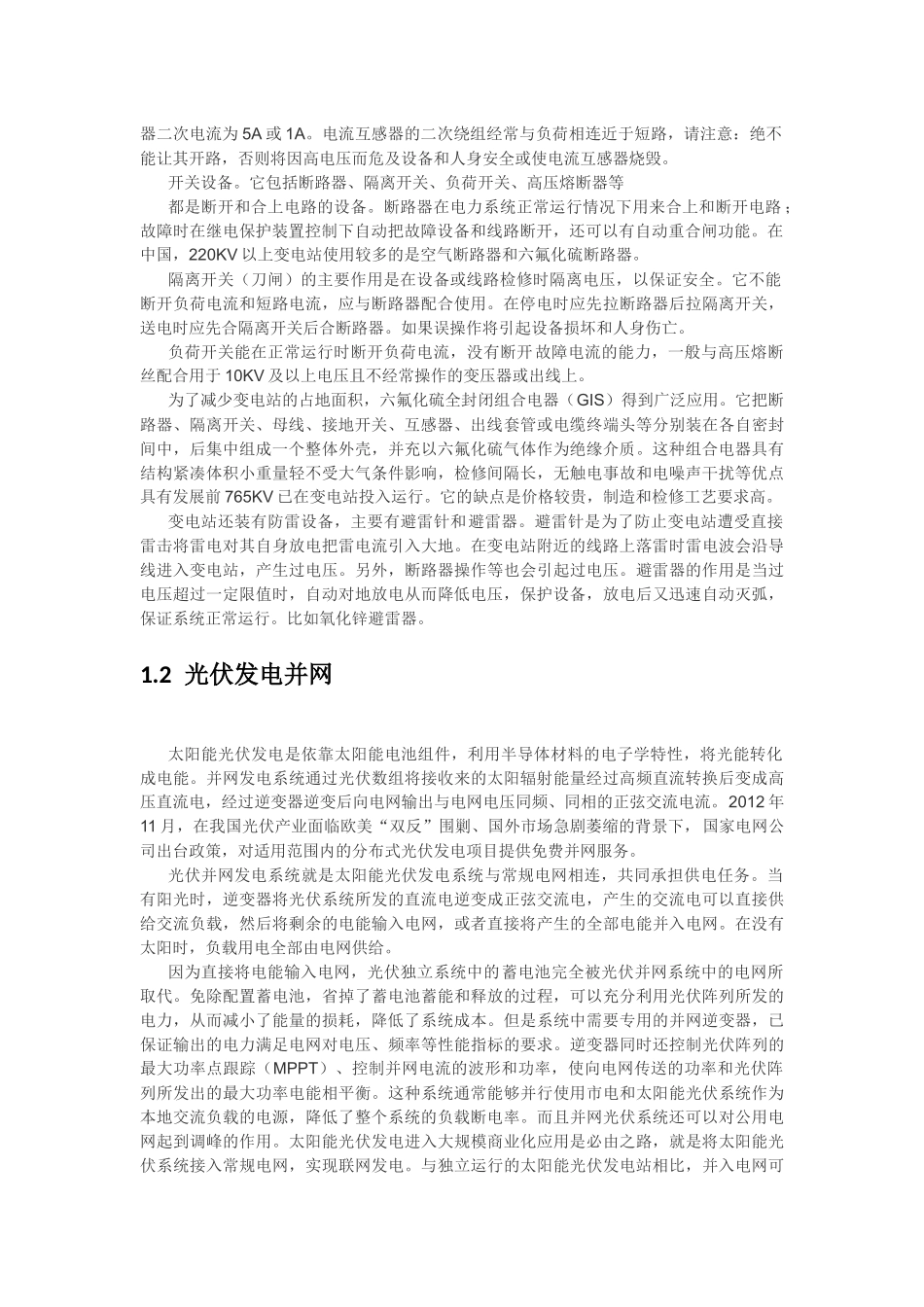

变电站和配电站1.变电站变电站，改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，小的称为变电所。变电站大于变电所。变电所：一般是电压等级在110KV以下的降压变电站；变电站：包括各种电压等级的“升压、降压”变电站。变电站：“改变电压、控制和分配电能的场所。规模小的称为变电所”。变电站（SUBSTATION）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。变电站主要可分为：枢纽变电站、终端变电站；升压变电站、降压变电站；电力系统的变电站、工矿变电站、铁路变电站(27.5KV、50HZ）；1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、10KV、6.3KV等电压等级的变电站；10KV变电所；箱式变电站。变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。变电站的主要设备和连接方式，按其功能不同而有差异。变电站在特定的环境中；是将AC—DC—AC转换过程。像海底输电电缆以及远距离的输送中。有些采用高压直流输变电形式。直流输电克服交流输电的容抗损耗。具有节能效应。1.1工作原理变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比，电流则与绕组匝数成反比。变压器按其作用可分为升压变压器和降压变压器。前者用于电力系统送端变电站，后者用于受端变电站。变压器的电压需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。电压互感器和电流互感器。它们的工作原理和变压器相似，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为L00V，电流互感器二次电流为5A或1A。电流互感器的二次绕组经常与负荷相连近于短路，请注意：绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路；故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。在中国，220KV以上变电站使用较多的是空气断路器和六氟化硫断路器。隔离开关（刀闸）的主要作用是在设备或线路检修时隔离电压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用。在停电时应先拉断路器后拉隔离开关，送电时应先合隔离开关后合断路器。如果误操作将引起设备损坏和人身伤亡。负荷开关能在正常运行时断开负荷电流，没有断开故障电流的能力，一般与高压熔断丝配合用于10KV及以上电压且不经常操作的变压器或出线上。为了减少变电站的占地面积，六氟化硫全封闭组合电器（GIS）得到广泛应用。它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中，后集中组成一个整体外壳，并充以六氟化硫气体作为绝缘介质。这种组合电器具有结构紧凑体积小重量轻不受大气条件影响，检修间隔长，无触电事故和电噪声干扰等优点具有发展前765KV已在变电站投入运行。它的缺点是价格较贵，制造和检修工艺要求高。变电站还装有防雷设备，主要有避雷针和避雷器。避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。避雷器的作用是当过电压超过一定限值时，自动对地放电从而降低电压，保护设备，放电后又迅速自动灭弧，保证系统正常运行。比如氧化锌避雷器。1.2光伏发...
