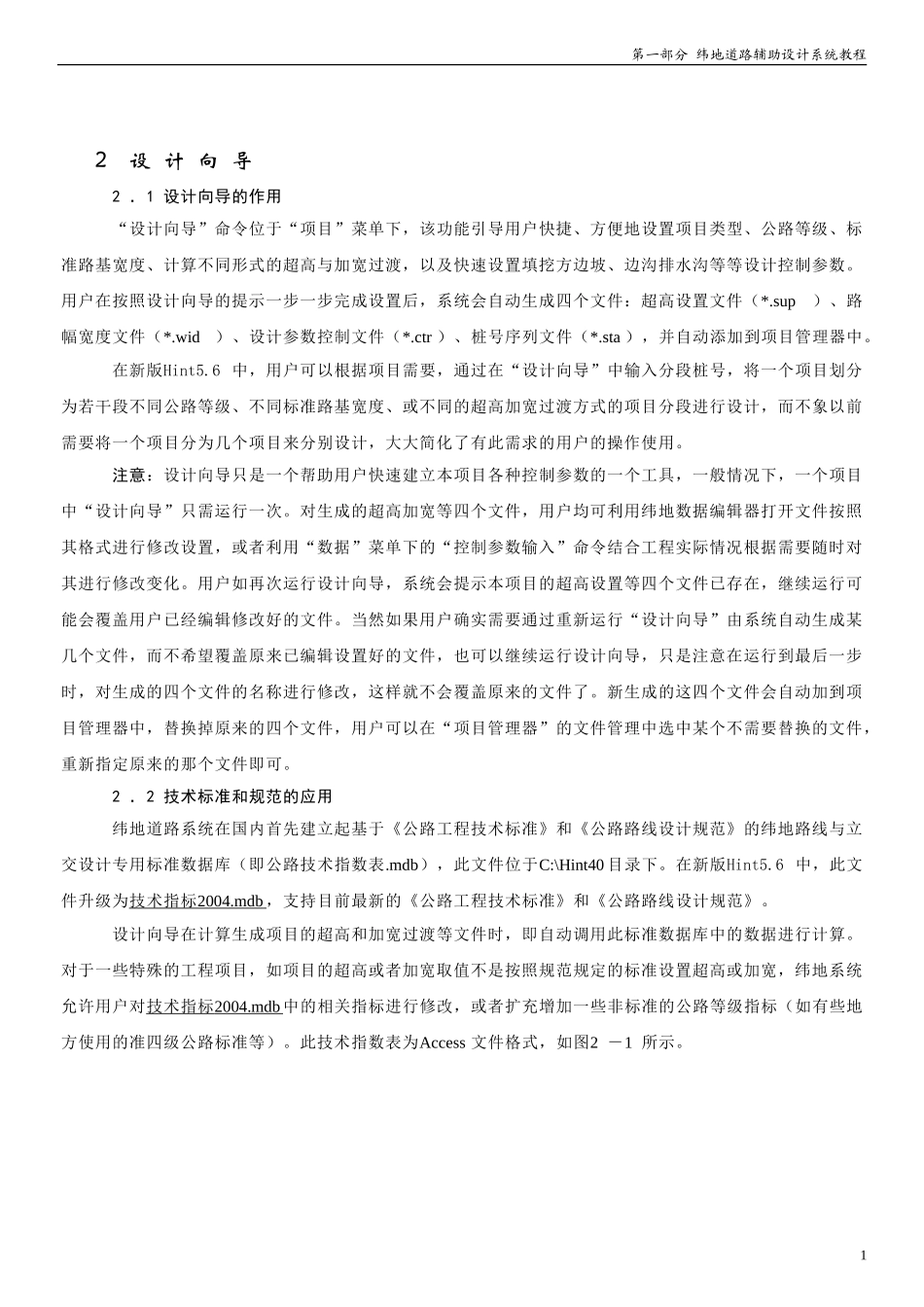

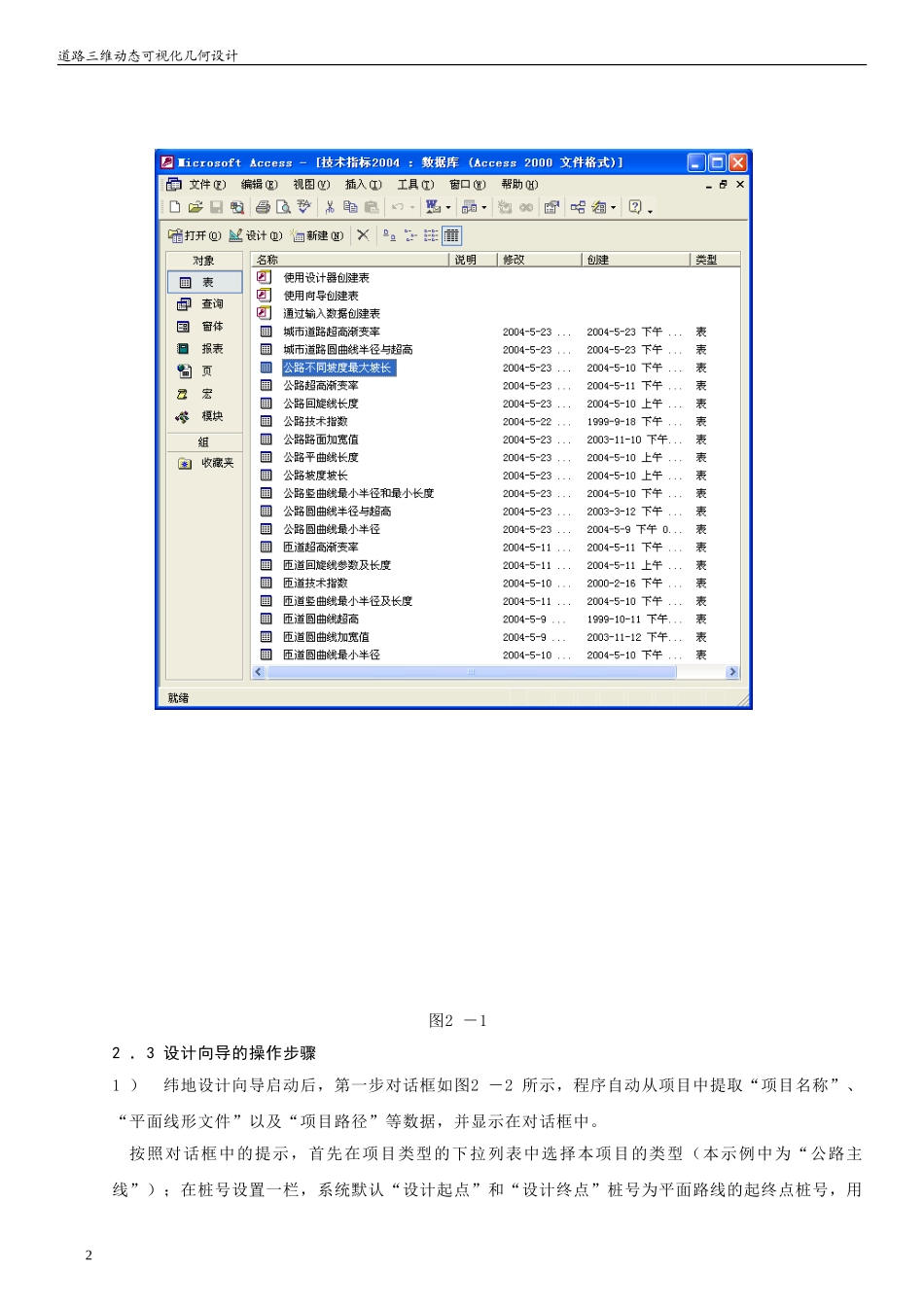

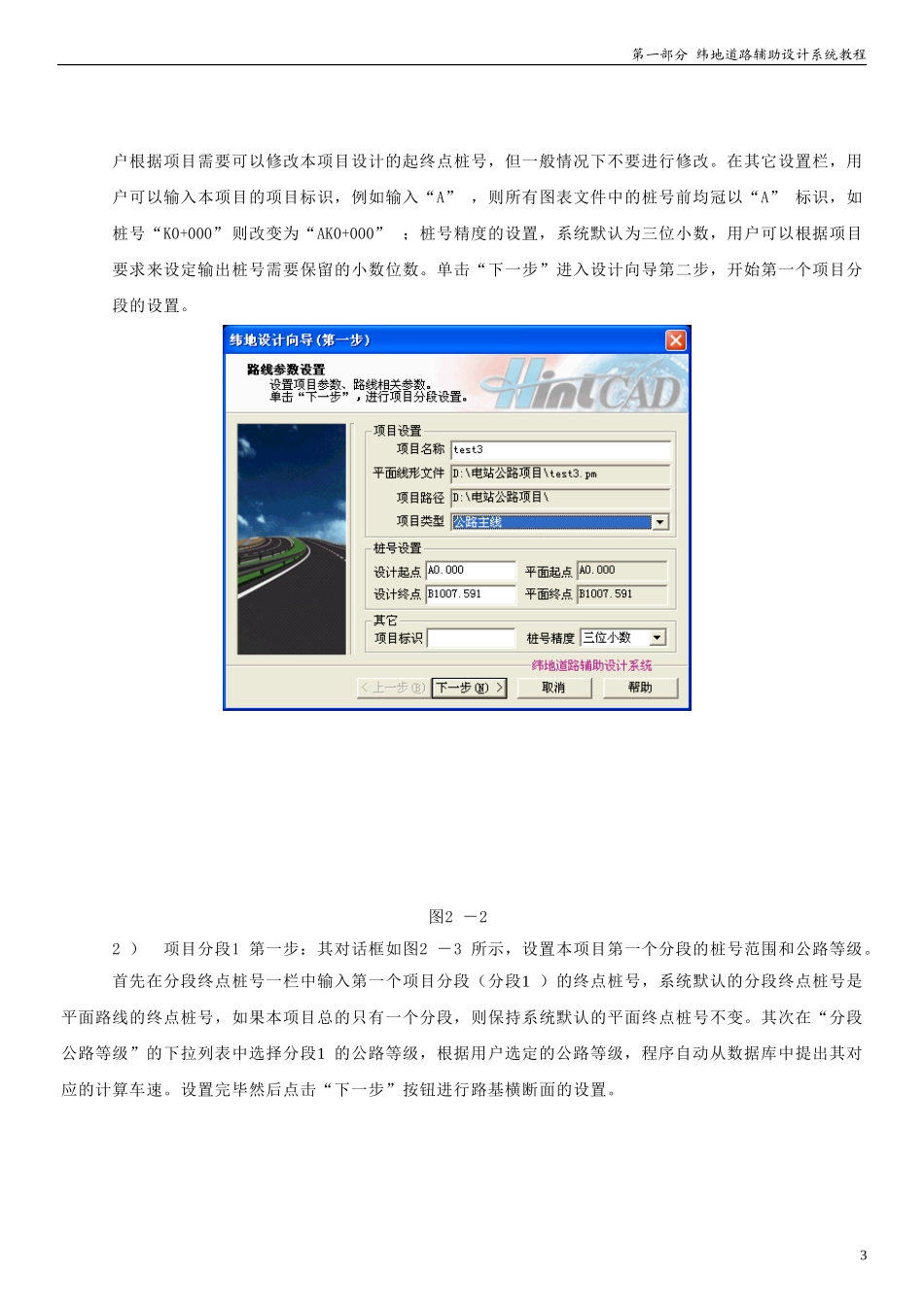

第一部分纬地道路辅助设计系统教程2设计向导2．1设计向导的作用“设计向导”命令位于“项目”菜单下，该功能引导用户快捷、方便地设置项目类型、公路等级、标准路基宽度、计算不同形式的超高与加宽过渡，以及快速设置填挖方边坡、边沟排水沟等等设计控制参数。用户在按照设计向导的提示一步一步完成设置后，系统会自动生成四个文件：超高设置文件（*.sup）、路幅宽度文件（*.wid）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta），并自动添加到项目管理器中。在新版Hint5.6中，用户可以根据项目需要，通过在“设计向导”中输入分段桩号，将一个项目划分为若干段不同公路等级、不同标准路基宽度、或不同的超高加宽过渡方式的项目分段进行设计，而不象以前需要将一个项目分为几个项目来分别设计，大大简化了有此需求的用户的操作使用。注意：设计向导只是一个帮助用户快速建立本项目各种控制参数的一个工具，一般情况下，一个项目中“设计向导”只需运行一次。对生成的超高加宽等四个文件，用户均可利用纬地数据编辑器打开文件按照其格式进行修改设置，或者利用“数据”菜单下的“控制参数输入”命令结合工程实际情况根据需要随时对其进行修改变化。用户如再次运行设计向导，系统会提示本项目的超高设置等四个文件已存在，继续运行可能会覆盖用户已经编辑修改好的文件。当然如果用户确实需要通过重新运行“设计向导”由系统自动生成某几个文件，而不希望覆盖原来已编辑设置好的文件，也可以继续运行设计向导，只是注意在运行到最后一步时，对生成的四个文件的名称进行修改，这样就不会覆盖原来的文件了。新生成的这四个文件会自动加到项目管理器中，替换掉原来的四个文件，用户可以在“项目管理器”的文件管理中选中某个不需要替换的文件，重新指定原来的那个文件即可。2．2技术标准和规范的应用纬地道路系统在国内首先建立起基于《公路工程技术标准》和《公路路线设计规范》的纬地路线与立交设计专用标准数据库（即公路技术指数表.mdb），此文件位于C:\Hint40目录下。在新版Hint5.6中，此文件升级为技术指标2004.mdb，支持目前最新的《公路工程技术标准》和《公路路线设计规范》。设计向导在计算生成项目的超高和加宽过渡等文件时，即自动调用此标准数据库中的数据进行计算。对于一些特殊的工程项目，如项目的超高或者加宽取值不是按照规范规定的标准设置超高或加宽，纬地系统允许用户对技术指标2004.mdb中的相关指标进行修改，或者扩充增加一些非标准的公路等级指标（如有些地方使用的准四级公路标准等）。此技术指数表为Access文件格式，如图2－1所示。1道路三维动态可视化几何设计图2－12．3设计向导的操作步骤1）纬地设计向导启动后，第一步对话框如图2－2所示，程序自动从项目中提取“项目名称”、“平面线形文件”以及“项目路径”等数据，并显示在对话框中。按照对话框中的提示，首先在项目类型的下拉列表中选择本项目的类型（本示例中为“公路主线”）；在桩号设置一栏，系统默认“设计起点”和“设计终点”桩号为平面路线的起终点桩号，用2第一部分纬地道路辅助设计系统教程户根据项目需要可以修改本项目设计的起终点桩号，但一般情况下不要进行修改。在其它设置栏，用户可以输入本项目的项目标识，例如输入“A”，则所有图表文件中的桩号前均冠以“A”标识，如桩号“K0+000”则改变为“AK0+000”；桩号精度的设置，系统默认为三位小数，用户可以根据项目要求来设定输出桩号需要保留的小数位数。单击“下一步”进入设计向导第二步，开始第一个项目分段的设置。图2－22）项目分段1第一步：其对话框如图2－3所示，设置本项目第一个分段的桩号范围和公路等级。首先在分段终点桩号一栏中输入第一个项目分段（分段1）的终点桩号，系统默认的分段终点桩号是平面路线的终点桩号，如果本项目总的只有一个分段，则保持系统默认的平面终点桩号不变。其次在“分段公路等级”的下拉列表中选择分段1的公路等级，根据用户选定的公路等级，程序自动从数据库中提出其对应的计算车速。设置完毕然后点击“下一步”按钮进行路基横断面的设置。3道路三维动态可视化几何设计图2－32）项目分...
