材料近代测试方法 第八章：超声波、射线探伤检测VIP免费

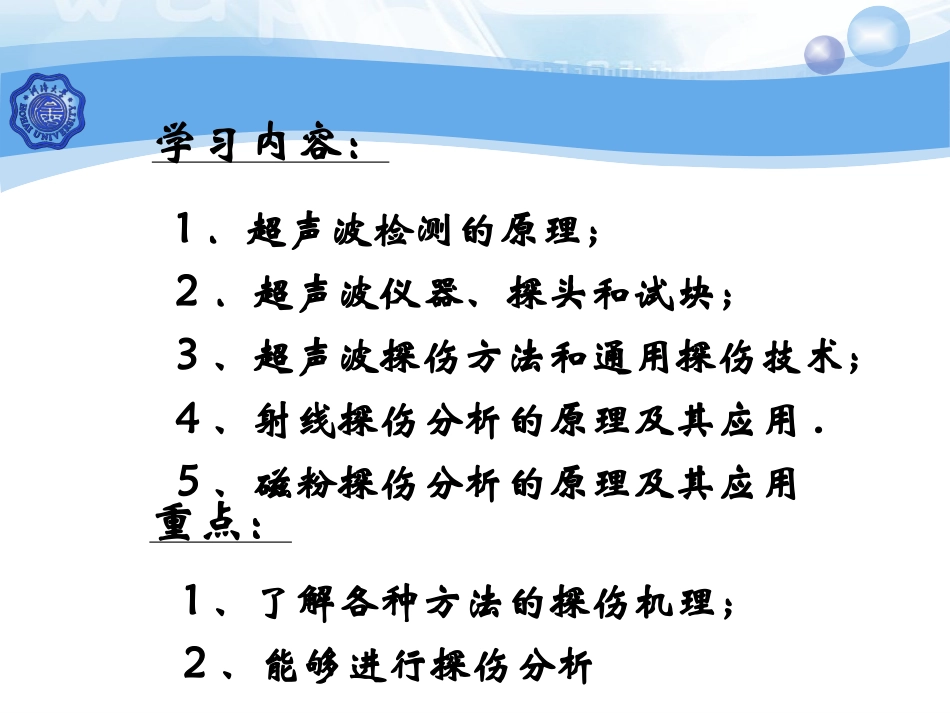

材料检测方法材料检测方法主讲老师：杨可材料科学与工程专业主干专业课程2024年12月23日星期一第八章超声波、射线探伤检测光明给我们经验，读书给我们知识。——奥斯特洛夫斯基1．超声波检测的原理；2．超声波仪器、探头和试块；3、超声波探伤方法和通用探伤技术；4、射线探伤分析的原理及其应用.5、磁粉探伤分析的原理及其应用学习内容：1、了解各种方法的探伤机理；2、能够进行探伤分析重点：第一节超声波探伤仪一、超声波探伤仪概述1、仪器的作用：超声波探伤仪是超声波探伤的主体设备，它的作用是产生电振荡并加于换能器(探头)上，激励探头发射超声波，同时将探头送回的电信号进行放大，通过一定方式显示出来，从而得到被探工件内部有无缺陷及缺陷位置和大小等信息。2、仪器的分类1）按超声波的连续性分类（1）脉冲波探伤仪：通过探头向工件周期性地发射不连续且频率不变的超声波，据超声波传播时间及幅度判断工件中缺陷位置和大小。（2）连续波探伤仪：通过探头向工件中发射连续且频率不变(或在小范围内周期性变化)的超声波，据透过工件的超声波强度变化判断工件中有无缺陷及缺陷大小。（3）调频波探伤仪：通过探头向工件中发射连续的频率周期性变化的超声波，据发射波与反射波的差频变化情况判断工件中有无缺陷。2）按缺陷显示方式分类（1）A型显示探伤仪：A型显示是一种波形显示，探伤仪荧光屏的横坐标代表声波的传播时间(或距离)，纵坐标代表反射波的幅度。由反射波的位置可以确定缺陷位置，由反射波的幅度可以估算缺陷大小。（2）B型显示探伤仪：B型显示是一种图象显示，荧光屏的横坐标是靠机械扫描来代表探头的扫查轨迹，纵坐标是靠电子扫描来代表声波的传播时间(或距离)，因而可直观地显示出被探工件任一纵截面上缺陷分布及深度。（3）C型显示探伤仪：C型显示也是一种图象显示，探伤仪荧光屏的横坐标和纵坐标都是靠机械扫描来代表探头在工件表面的位置。探头接收信号幅度以光点辉度表示，因而，当探头在工件表面移动时，荧光屏上便显示出工件内部缺陷的平面图象，但不能显示缺陷的深度。（4）3D显示探伤仪：B型显示和C型显示的不足之处是对于缺陷的深度和空间分布不能一次记录成象，而3D显示技术能把B、C显示相结合产生一个准三维的投影图象，同时能表示出缺陷在空间的特征。3）按超声波的通道分类（1）单通道探伤仪：这种仪器由一个或一对探头单独工作，是目前超声波探伤中应用最广泛的仪器。（2）多通道探伤仪；这种仪器由多个或多对探头交替工作，每一通道相当于一台单通道探伤仪，适用于自动化探伤。目前，探伤中广泛使用的超声波探伤仪，如CTS--22、CTS--26等都是A型显示脉冲反射式探伤仪。二、A型脉冲反射式超声探伤仪电路方框图工作过程：同步电路产生的触发脉冲同时加至扫描和发射电路，扫描电路受触发工作，产生锯齿波电压，加至示波管水平偏转板，使电子束发生水平偏转，在荧光屏上产生一条水平扫描线。同时，发射电路受触发产生高频窄脉冲，加至探头，激励压电晶片振动，在工件中产生超声波。超声波在工件中传播，遇缺陷或底面发生反射，返回探头时，又被压电晶片转变为电信号，经接收电路放大和检波，加至示波管垂直偏转板上，使电子束发生垂直偏转，在水平扫描线的相应位置上产生缺陷波和底波。根据缺陷波的位置可以确定缺陷的埋藏深度，根据缺陷波的幅度可以估算缺陷当量的大小。三、仪器主要组成部分的作用1、同步电路：同步电路又称触发电路，它每秒钟产生数十至数千个脉冲，用来触发探伤仪扫描电路、发射电路等，使之步调一致、有条不紊地工作。因此，同步电路是整个探伤仪的“中枢”，同步电路出了故障，整个探伤仪便无法工作。2、扫描电路：扫描电路又称时基电路，用来产生锯齿波电压，加在示波管水平偏转板上，使示波管荧光屏上的光点沿水平方向作等速移动，产生一条水平扫描时基线。探伤仪面板上的深度粗调、微调、扫描延迟旋钮都是扫描电路的控制旋钮。探伤时，应根据被探工件的探测深度范围选择适当的深度档级．并配合微调旋钮调整，使刻度板水平轴上每一格代表一定的距离。3、发射电路：利用闸流管或可控硅的开关特性，产生几百伏至上千伏的...
