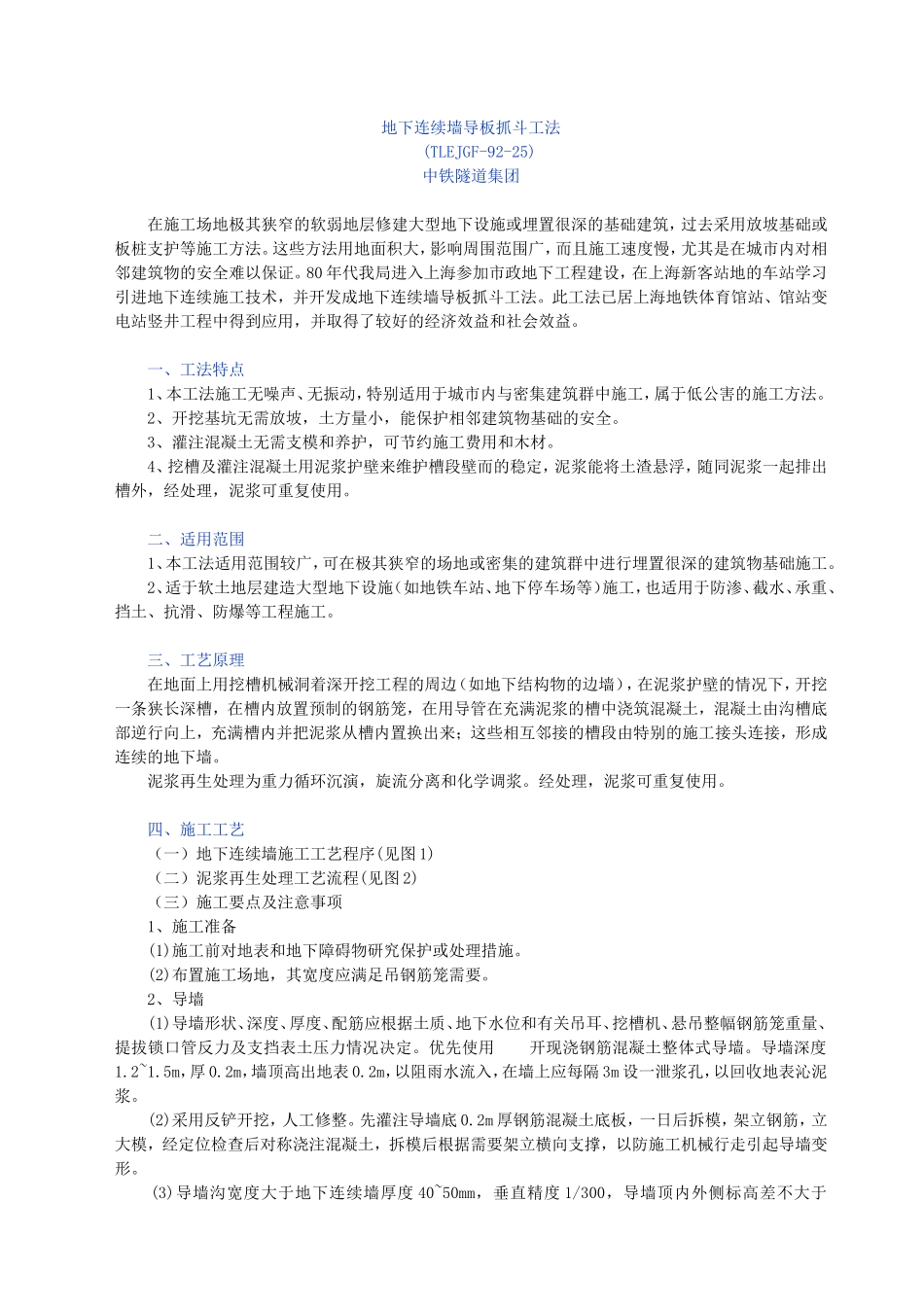

地下连续墙导板抓斗工法_第1页
1/6
地下连续墙导板抓斗工法_第2页
2/6

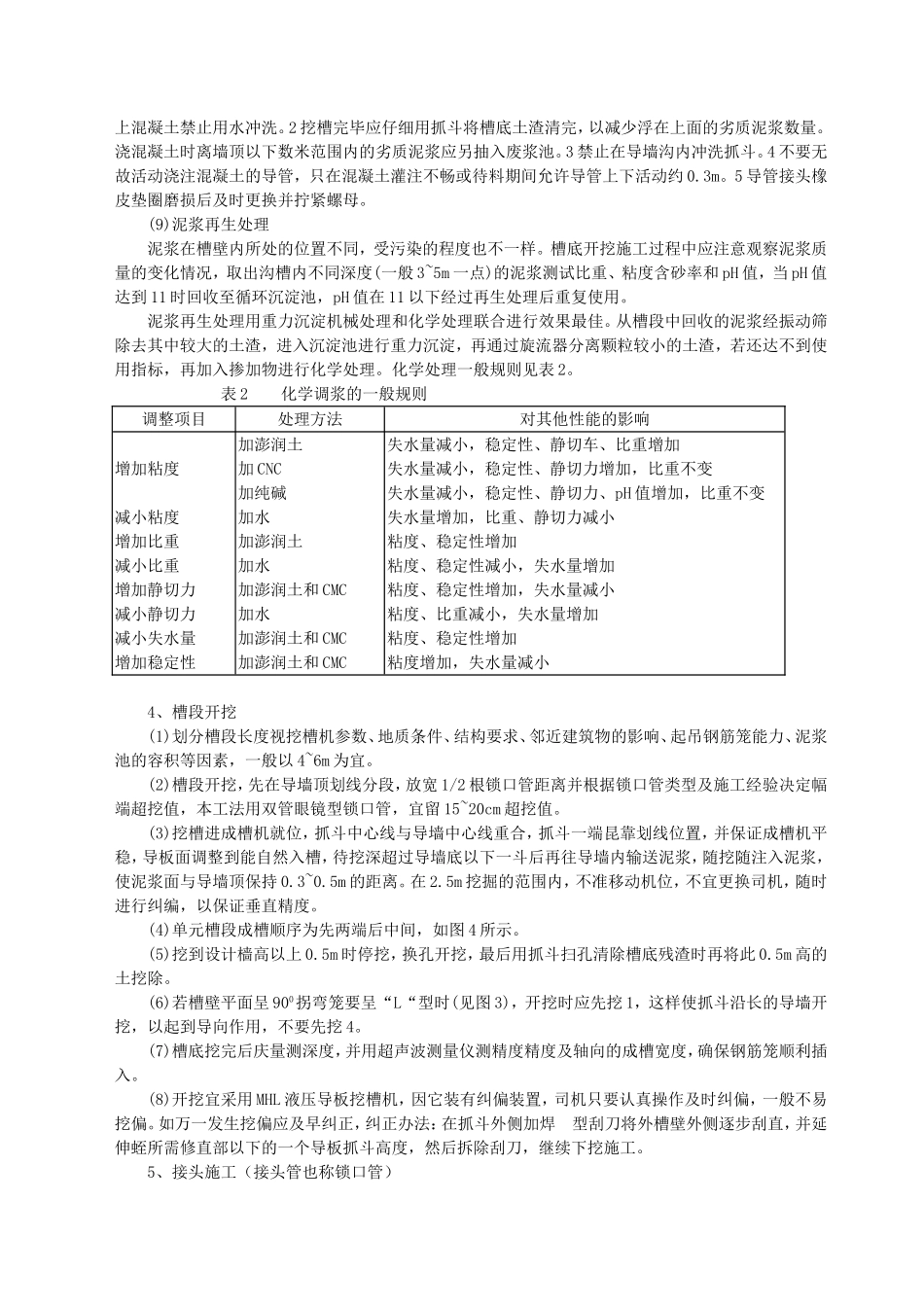

地下连续墙导板抓斗工法_第3页
3/6
地下连续墙导板抓斗工法(TLEJGF-92-25)中铁隧道集团在施工场地极其狭窄的软弱地层修建大型地下设施或埋置很深的基础建筑,过去采用放坡基础或板桩支护等施工方法。这些方法用地面积大,影响周围范围广,而且施工速度慢,尤其是在城市内对相邻建筑物的安全难以保证。80年代我局进入上海参加市政地下工程建设,在上海新客站地的车站学习引进地下连续施工技术,并开发成地下连续墙导板抓斗工法。此工法已居上海地铁体育馆站、馆站变电站竖井工程中得到应用,并取得了较好的经济效益和社会效益。一、工法特点1、本工法施工无噪声、无振动,特别适用于城市内与密集建筑群中施工,属于低公害的施工方法。2、开挖基坑无需放坡,土方量小,能保护相邻建筑物基础的安全。3、灌注混凝土无需支模和养护,可节约施工费用和木材。4、挖槽及灌注混凝土用泥浆护壁来维护槽段壁而的稳定,泥浆能将土渣悬浮,随同泥浆一起排出槽外,经处理,泥浆可重复使用。二、适用范围1、本工法适用范围较广,可在极其狭窄的场地或密集的建筑群中进行埋置很深的建筑物基础施工。2、适于软土地层建造大型地下设施(如地铁车站、地下停车场等)施工,也适用于防渗、截水、承重、挡土、抗滑、防爆等工程施工。三、工艺原理在地面上用挖槽机械洞着深开挖工程的周边(如地下结构物的边墙),在泥浆护壁的情况下,开挖一条狭长深槽,在槽内放置预制的钢筋笼,在用导管在充满泥浆的槽中浇筑混凝土,混凝土由沟槽底部逆行向上,充满槽内并把泥浆从槽内置换出来;这些相互邻接的槽段由特别的施工接头连接,形成连续的地下墙。泥浆再生处理为重力循环沉演,旋流分离和化学调浆。经处理,泥浆可重复使用。四、施工工艺(一)地下连续墙施工工艺程序(见图1)(二)泥浆再生处理工艺流程(见图2)(三)施工要点及注意事项1、施工准备(1)施工前对地表和地下障碍物研究保护或处理措施。(2)布置施工场地,其宽度应满足吊钢筋笼需要。2、导墙(1)导墙形状、深度、厚度、配筋应根据土质、地下水位和有关吊耳、挖槽机、悬吊整幅钢筋笼重量、提拔锁口管反力及支挡表土压力情况决定。优先使用开现浇钢筋混凝土整体式导墙。导墙深度1.2~1.5m,厚0.2m,墙顶高出地表0.2m,以阻雨水流入,在墙上应每隔3m设一泄浆孔,以回收地表沁泥浆。(2)采用反铲开挖,人工修整。先灌注导墙底0.2m厚钢筋混凝土底板,一日后拆模,架立钢筋,立大模,经定位检查后对称浇注混凝土,拆模后根据需要架立横向支撑,以防施工机械行走引起导墙变形。(3)导墙沟宽度大于地下连续墙厚度40~50mm,垂直精度1/300,导墙顶内外侧标高差不大于10mm。(4)导墙顶部在分幅交界处若干距离应预埋28~32钢筋以备固定锁口管使用。(5)在导墙直角拐弯处有一个方向应延长400mm,如图3所示,以便在挖槽时为抓斗导向。(6)导墙顶标高要高出地下水位或泥浆液面2m,不足时加高导墙工采有降水措施。(7)导墙施工误差,内外墙间距5mm,相邻幅高差10mm,内墙面平行纵轴线距离10mm。内墙垂直精度1/300,采用MHL导板液压抓斗时,垂直精度可适当放宽。3、泥浆(1)泥浆池位置以不影响连续施工为原则,泥浆输送距离不宜超过200m,否则应在适当地点设置泥浆回收接力池。(2)泥浆池分搅拌池、储浆池、重力沉淀池及废浆池等,其总容积为单元槽段体积的3~3.5倍左右。(3)泥浆材料有澎润土(品种和产地较多,必须通过试验选择)CMC(羧甲基纤维素,是一种人工糊料)和纯碱(Na2CO3)泥浆中各种材料的用量根据泥头的性能指标,由试验确定,一般软土地层中可按下列重量配合比试配:水:澎润土:CMC:纯碱=100:(8~10):(0.1~0.3):(0.3~0.4)。在特殊的地质和工程的条件下,泥浆的比重需加大,如单增加澎润土的用量不行时,可在泥浆中掺入一些比重大的掺合物,达到增大泥浆比重的目的。同时,在透水性大的砂或砂砾层中,出现泥浆漏失现象,可掺入锯末、稻草末等,达到堵漏的目的。(4)制备泥浆用搅拌机搅拌或离心泵重复循环搅拌,并用压缩空气助拌。过程为:搅拌机加水旋转后缓慢均匀地加入澎润土;慢慢地分别加入CMC、纯碱和一定量的水充分搅拌后,倒入澎润土的水溶液中再搅拌均匀。搅拌后流放储浆池待溶涨24小时后...
