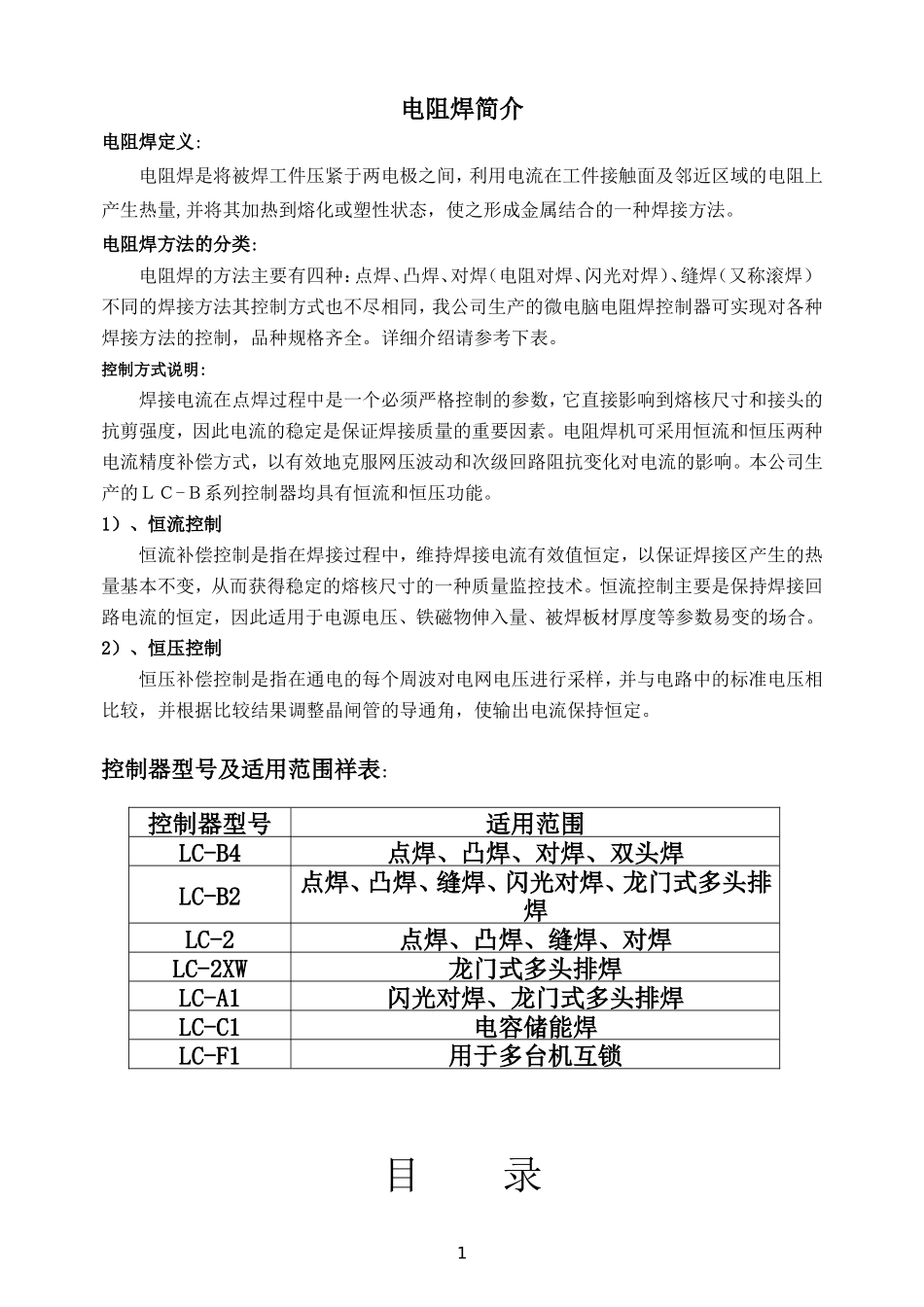

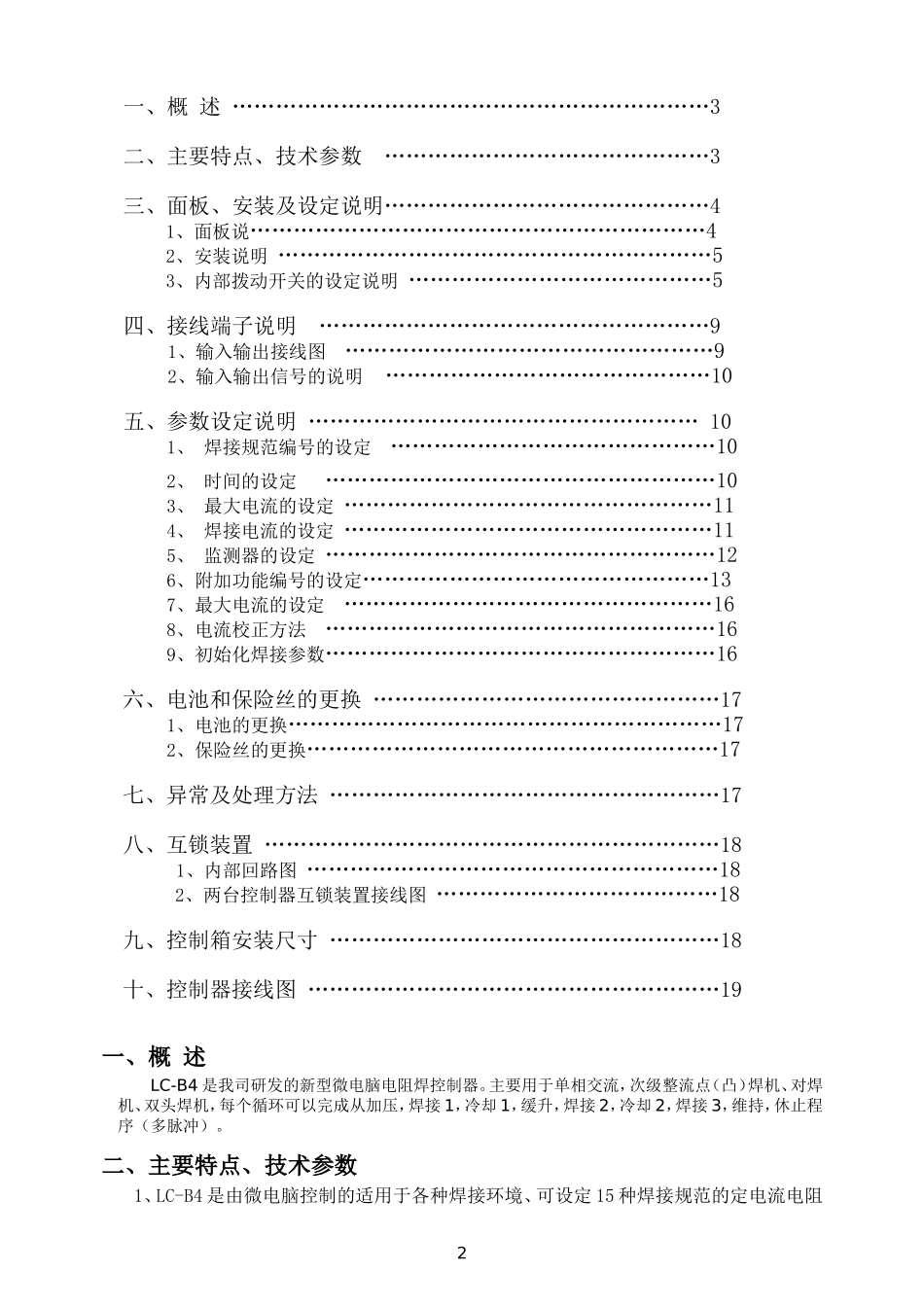

电阻焊简介电阻焊定义:电阻焊是将被焊工件压紧于两电极之间，利用电流在工件接触面及邻近区域的电阻上产生热量,并将其加热到熔化或塑性状态，使之形成金属结合的一种焊接方法。电阻焊方法的分类:电阻焊的方法主要有四种：点焊、凸焊、对焊（电阻对焊、闪光对焊）、缝焊（又称滚焊）不同的焊接方法其控制方式也不尽相同，我公司生产的微电脑电阻焊控制器可实现对各种焊接方法的控制，品种规格齐全。详细介绍请参考下表。控制方式说明:焊接电流在点焊过程中是一个必须严格控制的参数，它直接影响到熔核尺寸和接头的抗剪强度，因此电流的稳定是保证焊接质量的重要因素。电阻焊机可采用恒流和恒压两种电流精度补偿方式，以有效地克服网压波动和次级回路阻抗变化对电流的影响。本公司生产的ＬＣ-Ｂ系列控制器均具有恒流和恒压功能。1）、恒流控制恒流补偿控制是指在焊接过程中，维持焊接电流有效值恒定，以保证焊接区产生的热量基本不变，从而获得稳定的熔核尺寸的一种质量监控技术。恒流控制主要是保持焊接回路电流的恒定，因此适用于电源电压、铁磁物伸入量、被焊板材厚度等参数易变的场合。2）、恒压控制恒压补偿控制是指在通电的每个周波对电网电压进行采样，并与电路中的标准电压相比较，并根据比较结果调整晶闸管的导通角，使输出电流保持恒定。控制器型号及适用范围祥表:控制器型号适用范围LC-B4点焊、凸焊、对焊、双头焊LC-B2点焊、凸焊、缝焊、闪光对焊、龙门式多头排焊LC-2点焊、凸焊、缝焊、对焊LC-2XW龙门式多头排焊LC-A1闪光对焊、龙门式多头排焊LC-C1电容储能焊LC-F1用于多台机互锁目录1一、概述…………………………………………………………3二、主要特点、技术参数………………………………………3三、面板、安装及设定说明………………………………………41、面板说………………………………………………………42、安装说明……………………………………………………53、内部拨动开关的设定说明……………………………………5四、接线端子说明………………………………………………91、输入输出接线图……………………………………………92、输入输出信号的说明………………………………………10五、参数设定说明………………………………………………101、焊接规范编号的设定………………………………………102、时间的设定………………………………………………103、最大电流的设定……………………………………………114、焊接电流的设定……………………………………………115、监测器的设定………………………………………………126、附加功能编号的设定…………………………………………137、最大电流的设定……………………………………………168、电流校正方法………………………………………………169、初始化焊接参数………………………………………………16六、电池和保险丝的更换…………………………………………171、电池的更换……………………………………………………172、保险丝的更换…………………………………………………17七、异常及处理方法………………………………………………17八、互锁装置………………………………………………………181、内部回路图…………………………………………………182、两台控制器互锁装置接线图…………………………………18九、控制箱安装尺寸………………………………………………18十、控制器接线图…………………………………………………19一、概述LC-B4是我司研发的新型微电脑电阻焊控制器。主要用于单相交流，次级整流点（凸）焊机、对焊机、双头焊机，每个循环可以完成从加压，焊接1，冷却1，缓升，焊接2，冷却2，焊接3，维持，休止程序（多脉冲）。二、主要特点、技术参数1、LC-B4是由微电脑控制的适用于各种焊接环境、可设定15种焊接规范的定电流电阻2焊接控制装置。它能通过前段电流的镀层处理作用以及后段电流的加热处理作用，设定出能理想地防止飞溅、抑制焊接电极过热的最佳焊接电流。另外，可以通过次级或者初级电流闭环反馈定电流控制、电源电压变动补偿方式的选择，适用于所有的点焊机。而...
