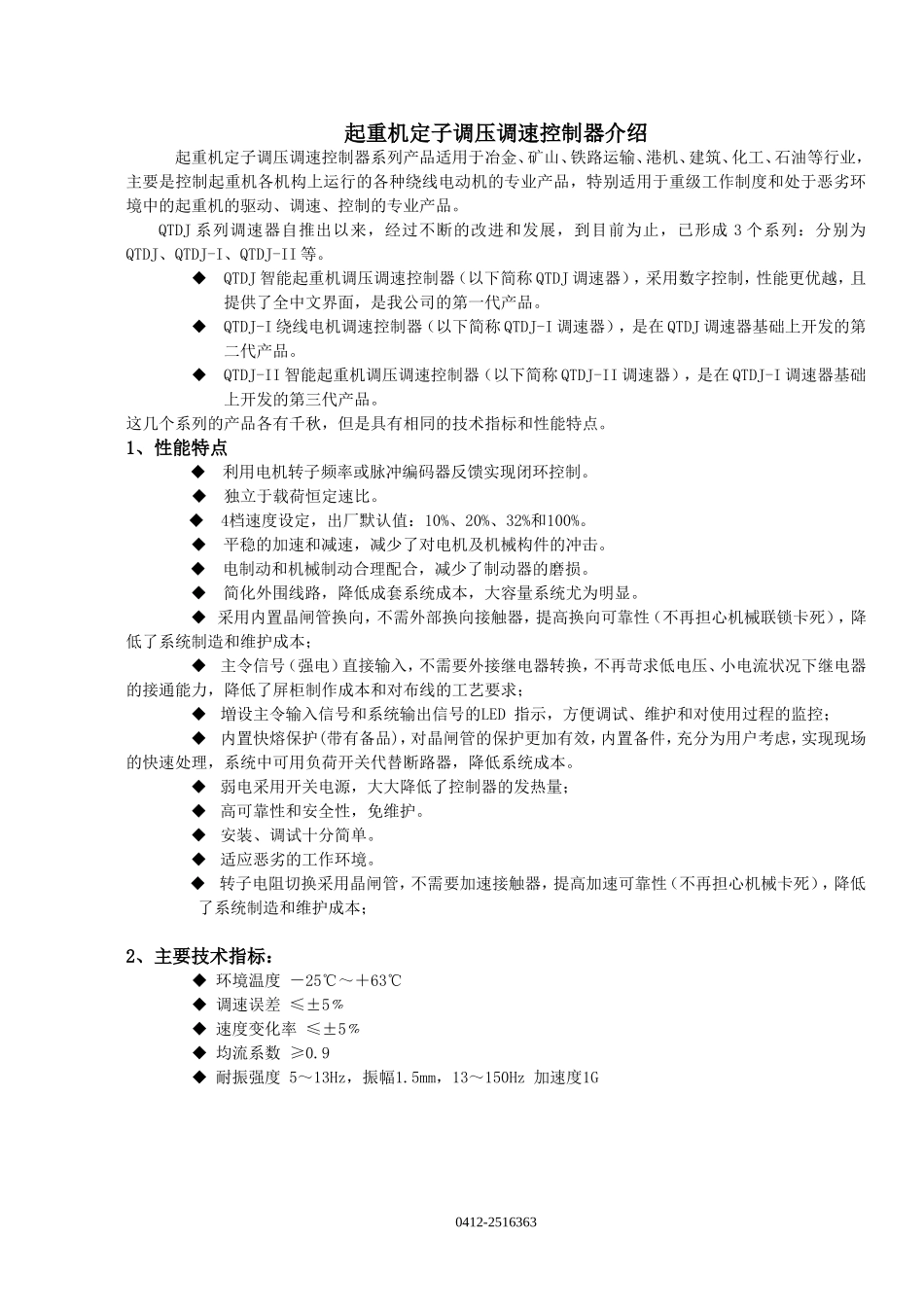

起重机定子调压调速控制器介绍起重机定子调压调速控制器系列产品适用于冶金、矿山、铁路运输、港机、建筑、化工、石油等行业，主要是控制起重机各机构上运行的各种绕线电动机的专业产品，特别适用于重级工作制度和处于恶劣环境中的起重机的驱动、调速、控制的专业产品。QTDJ系列调速器自推出以来，经过不断的改进和发展，到目前为止，已形成3个系列：分别为QTDJ、QTDJ-I、QTDJ-II等。QTDJ智能起重机调压调速控制器（以下简称QTDJ调速器），采用数字控制，性能更优越，且提供了全中文界面，是我公司的第一代产品。QTDJ-I绕线电机调速控制器（以下简称QTDJ-I调速器），是在QTDJ调速器基础上开发的第二代产品。QTDJ-II智能起重机调压调速控制器（以下简称QTDJ-II调速器），是在QTDJ-I调速器基础上开发的第三代产品。这几个系列的产品各有千秋，但是具有相同的技术指标和性能特点。1、性能特点◆利用电机转子频率或脉冲编码器反馈实现闭环控制。◆独立于载荷恒定速比。◆4档速度设定，出厂默认值：10%、20%、32%和100%。◆平稳的加速和减速，减少了对电机及机械构件的冲击。◆电制动和机械制动合理配合，减少了制动器的磨损。◆简化外围线路，降低成套系统成本，大容量系统尤为明显。◆采用内置晶闸管换向，不需外部换向接触器，提高换向可靠性（不再担心机械联锁卡死），降低了系统制造和维护成本；◆主令信号（强电）直接输入，不需要外接继电器转换，不再苛求低电压、小电流状况下继电器的接通能力，降低了屏柜制作成本和对布线的工艺要求；◆増设主令输入信号和系统输出信号的LED指示，方便调试、维护和对使用过程的监控；◆内置快熔保护(带有备品)，对晶闸管的保护更加有效，内置备件，充分为用户考虑，实现现场的快速处理，系统中可用负荷开关代替断路器，降低系统成本。◆弱电采用开关电源，大大降低了控制器的发热量；◆高可靠性和安全性，免维护。◆安装、调试十分简单。◆适应恶劣的工作环境。◆转子电阻切换采用晶闸管，不需要加速接触器，提高加速可靠性（不再担心机械卡死），降低了系统制造和维护成本；2、主要技术指标：◆环境温度－25℃～＋63℃◆调速误差≤±5﹪◆速度变化率≤±5﹪◆均流系数≥0.9◆耐振强度5～13Hz，振幅1.5mm，13～150Hz加速度1G0412-25163633、如下表格列出我公司各系列的调速器的异同：QTDJQTDJ-IQTDJ-II控制方式数字数字数字系统参数可调可调可调人机界面全中文界面，可显示实时状态全中文界面，可显示实时状态全中文界面，可显示实时状态故障记录可记录多达64条故障可记录多达64条故障可记录多达64条故障主令信号处理外部继电器转换内置光电转换。内置光电转换。输入输出指示无LED指示LED指示换向方式内置晶闸管内置晶闸管内置晶闸管反馈方式转子反馈转子反馈编码器反馈通讯方式RS485RS485RS485转子电阻切换方式接触器晶闸管晶闸管表1-1QTDJ调速器采用数字控制，控制性能更好；增加了可调参数，设备适应环境能力更强；增强了故障自检测和保护能力；采用了全中文界面，可实时显示电机的运行状况，并可检测和记录多种常见故障；增加串口通信，可与上位机、PLC构成控制系统,内置晶闸管换向，彻底避免换向接触器故障和机械联锁故障引起的系统故障，还可以降低系统成套的价格。内置熔断器，有效保护晶闸管，内置备件还有利于现场的快速处理。QTDJ-I调速器分别在QTDJ基础上做了重大的改进：主令信号（220VAC）直接输入，内部光电转换，抗干扰能力更强，同时简化外围电路；输入输出信号的LED指示，方便调试和维护，在简单的应用中可代替PLC；QTDJ-II调速器分别在QTDJ-I基础上做了重大的改进：QTDJ-II调速控制器采用编码器反馈，编码器反馈可以大大提高调速精度。4、型号规格QTDJ系列调速器的容量范围大：32A～3200A，用户可以根据需要选择不同容量的调速器。0412-2516363产品类型性能特点表1-2列出了QTDJ系列调速器的型谱。QTDJ型号QTDJ-1型号QTDJ-II型号标称电流（A）QTDJ-32□□/□QTDJ-32□□/□IQTDJ-32□□/□II32QTDJ-63□□/□QTDJ-63□□/□IQTDJ-63□□/□II63QTDJ-100□□/□QTDJ-100□□/□IQTDJ-100□□/□II100QTDJ-150□...
