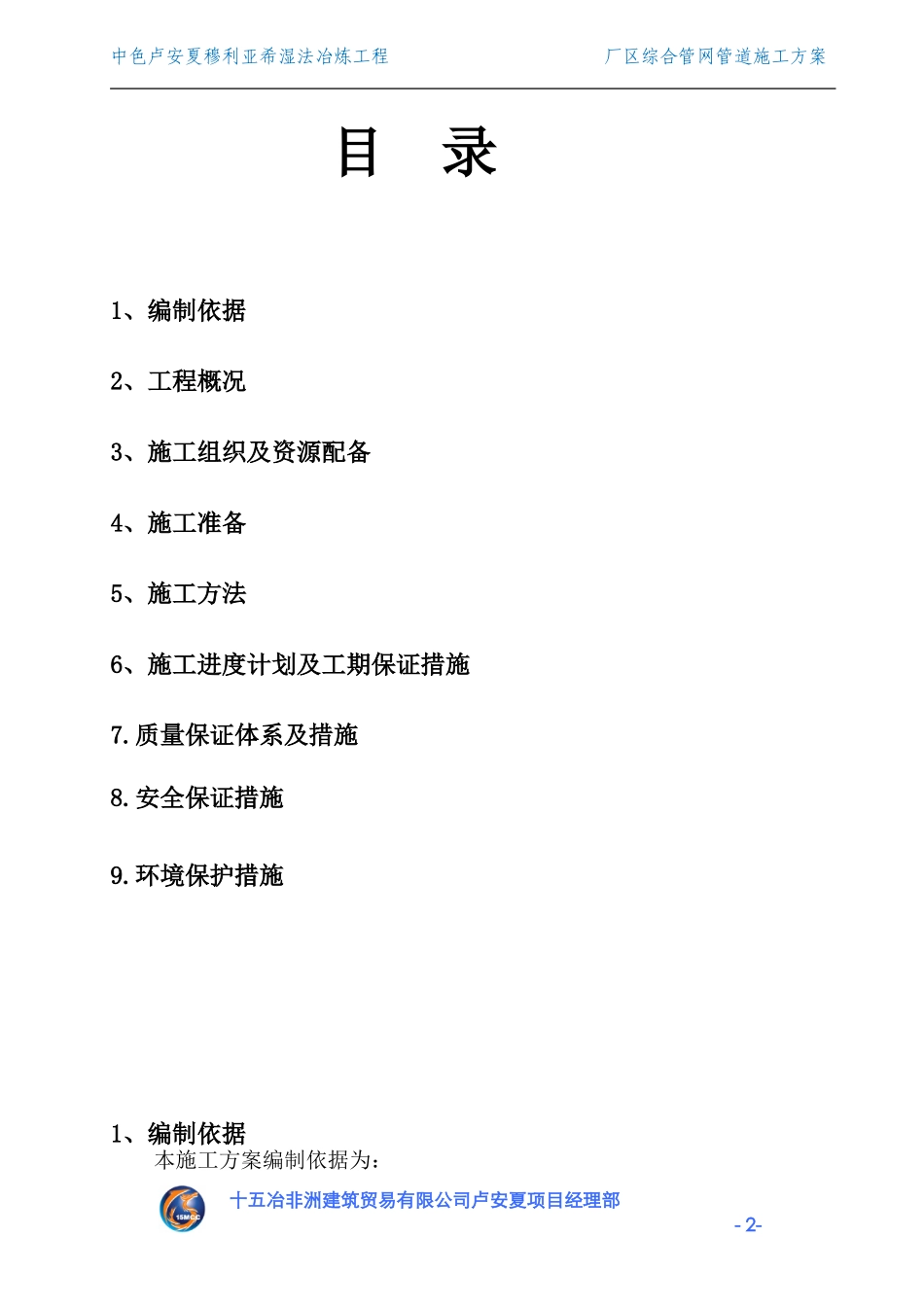

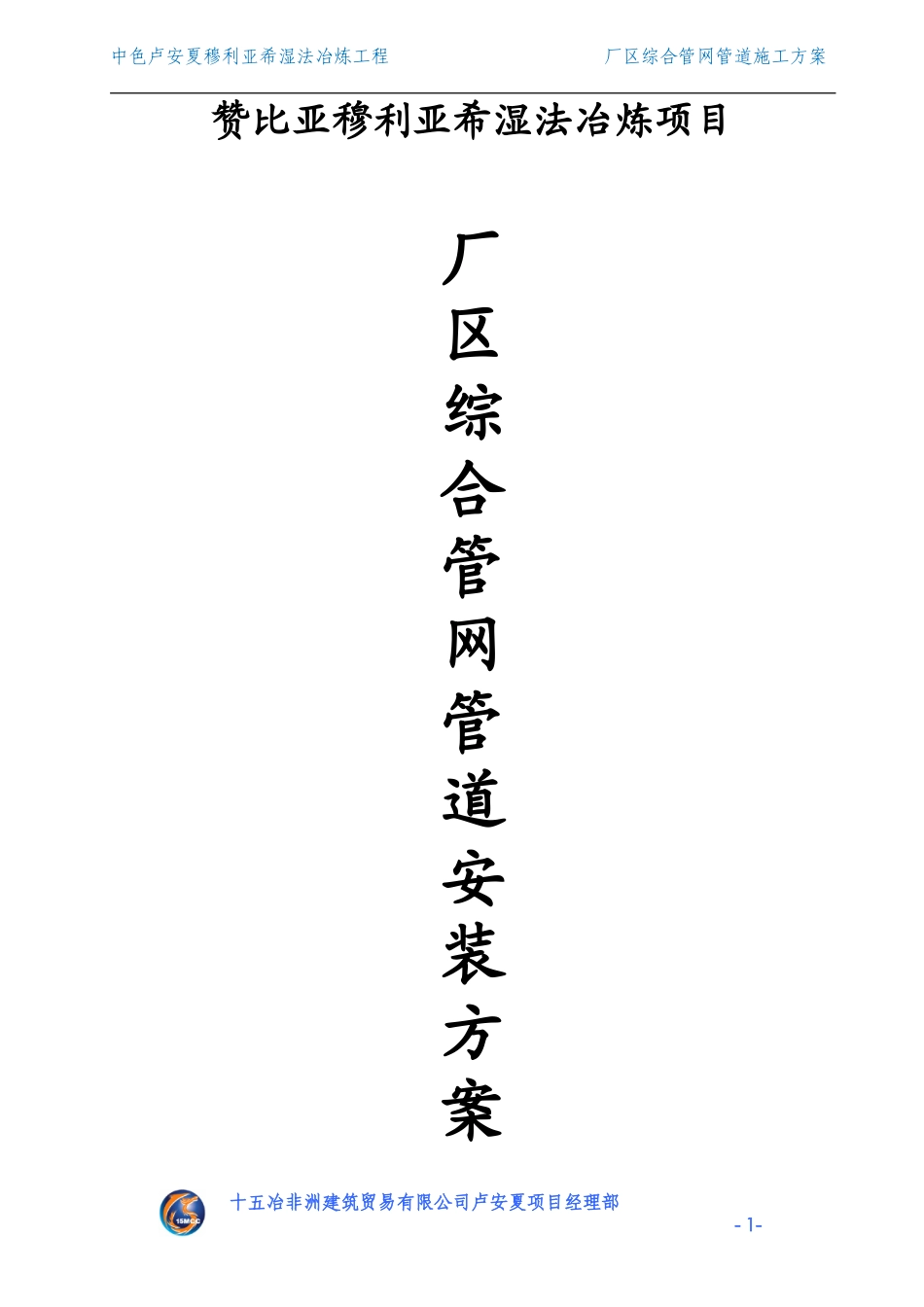

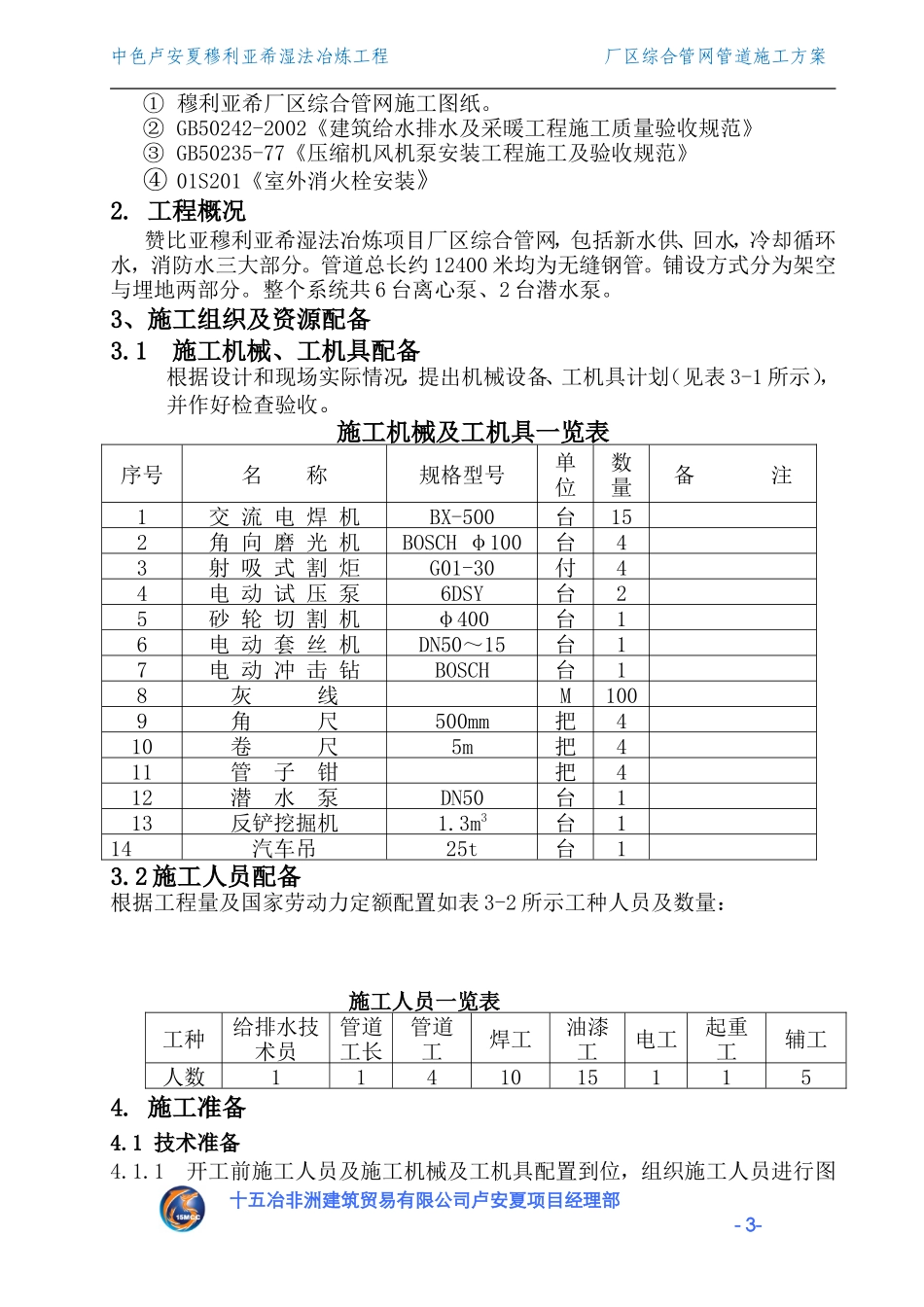

中色卢安夏穆利亚希湿法冶炼工程厂区综合管网管道施工方案赞比亚穆利亚希湿法冶炼项目厂区综合管网管道安装方案十五冶非洲建筑贸易有限公司卢安夏项目经理部-1-中色卢安夏穆利亚希湿法冶炼工程厂区综合管网管道施工方案目录1、编制依据2、工程概况3、施工组织及资源配备4、施工准备5、施工方法6、施工进度计划及工期保证措施7.质量保证体系及措施8.安全保证措施9.环境保护措施1、编制依据本施工方案编制依据为：十五冶非洲建筑贸易有限公司卢安夏项目经理部-2-中色卢安夏穆利亚希湿法冶炼工程厂区综合管网管道施工方案①穆利亚希厂区综合管网施工图纸。②GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》③GB50235-77《压缩机风机泵安装工程施工及验收规范》④01S201《室外消火栓安装》2.工程概况赞比亚穆利亚希湿法冶炼项目厂区综合管网，包括新水供、回水，冷却循环水，消防水三大部分。管道总长约12400米均为无缝钢管。铺设方式分为架空与埋地两部分。整个系统共6台离心泵、2台潜水泵。3、施工组织及资源配备3.1施工机械、工机具配备根据设计和现场实际情况，提出机械设备、工机具计划（见表3-1所示），并作好检查验收。施工机械及工机具一览表序号名称规格型号单位数量备注1交流电焊机BX-500台152角向磨光机BOSCHφ100台43射吸式割炬G01-30付44电动试压泵6DSY台25砂轮切割机φ400台16电动套丝机DN50～15台17电动冲击钻BOSCH台18灰线M1009角尺500mm把410卷尺5m把411管子钳把412潜水泵DN50台113反铲挖掘机1.3m3台114汽车吊25t台13.2施工人员配备根据工程量及国家劳动力定额配置如表3-2所示工种人员及数量：施工人员一览表工种给排水技术员管道工长管道工焊工油漆工电工起重工辅工人数11410151154.施工准备4.1技术准备4.1.1开工前施工人员及施工机械及工机具配置到位，组织施工人员进行图十五冶非洲建筑贸易有限公司卢安夏项目经理部-3-中色卢安夏穆利亚希湿法冶炼工程厂区综合管网管道施工方案纸学习，并进行技术交底，编制施工方案，在正式开工前审批。4.1.2现场放出管线位置，经确认无误。4.2现场条件准备4.2.1清除施工区域内所有障碍物。4.2.2施工人员到位，材料、劳动工具及设备机具到位。4.2.3作业现场临时供电畅通能够保障夜间照明。4.2.4施工机械进入现场后，进行维护检查，试运转，使其处于良好的工作状态。5.施工方法及要求5.1室外埋地管道5.1.1施工工序管材检验——管道防腐——管子倒运——测量放线——管沟开挖——管道铺设——管道通水、施压——管沟回填5.1.2根据现场到货清单及材质证书对用于该部分的管道进行型号、材质确定。观察管子有无受损及沙眼。5.1.3管道防腐严格按照设计图纸要求的除锈等级及防腐材质进行涂装，保证成型及漆膜厚度5.1.4管子倒运按照施工图纸设计型号倒运至施工位置。5.1.5测量放线，按图纸设计依照管道定位尺寸放出管道中心线，按管径加工作宽度放出沟槽开挖线。5.1.6管沟开挖采用机械开挖沟槽，开挖土可堆积在沟槽两侧，挖至规定标高时清理沟底，将沟底大块砂石清理干净。5.1.7管段铺设与管道通水、试压方法及要求参考施工验收规范《工业金属管道工程施工及验收规范》GB50235-97;《建筑给排水及采暖施工质量验收规范》GB50242-2002。。5.1.8管沟回填应在做完水压实验之后进行，沟槽回填时按300mm分层进行，注意回填土为不含大块砂石的素土，按300mm分层人工夯实，夯实时注意不得损伤管道。5.2室外架空管道5.2.1管道定位参考设计图纸并结合各个专业综合考虑综合管架的空间及各专业管道走向，保证各专业管道不大架并减少管道交叉。5.2.2管道铺设严格按照设计图纸要求，保证满足各个用水点要求。中间阀门、伸缩节等配件按照图纸要求及施工验收规范施工。5.2.3防腐、倒运等部分与埋地管道相同。5.3给水设备安装5.3.1施工工序基础验收——设备开箱——测量放线——设备吊装——设备安装就位——连接管道——单机试车——联动试车5.3.2厂区综合管网设备包括离心式水泵6台、潜水泵2台。5.3.3给水设备的安装，安装前对基础进行验收，重点检查基础中心线与标高十五冶非洲建筑贸易有限公司卢安夏项目经理部-4-中色卢安夏穆利亚希湿法冶炼...
