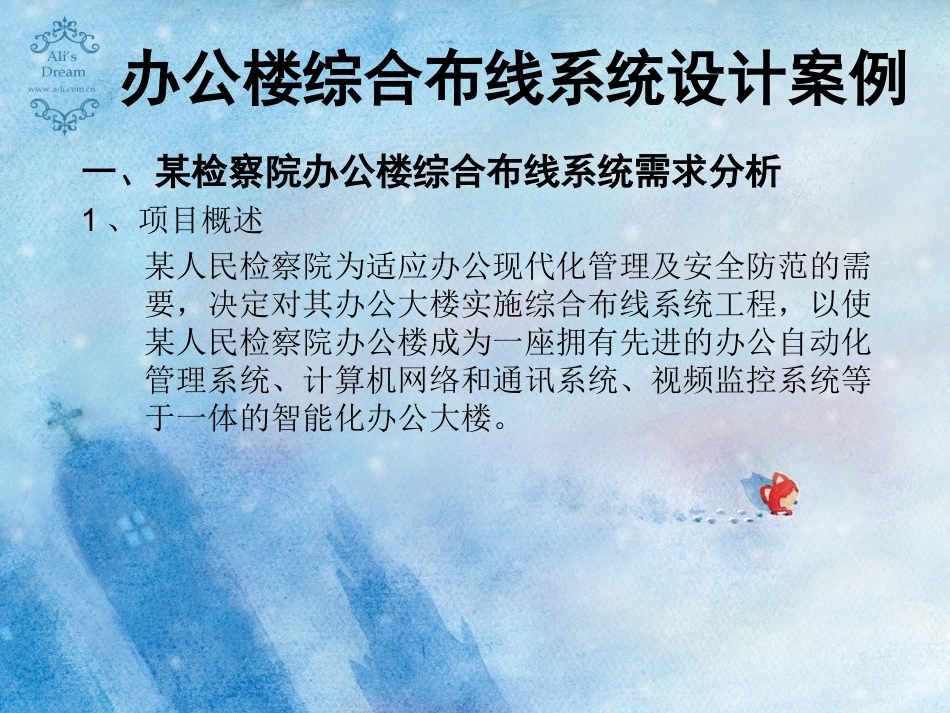

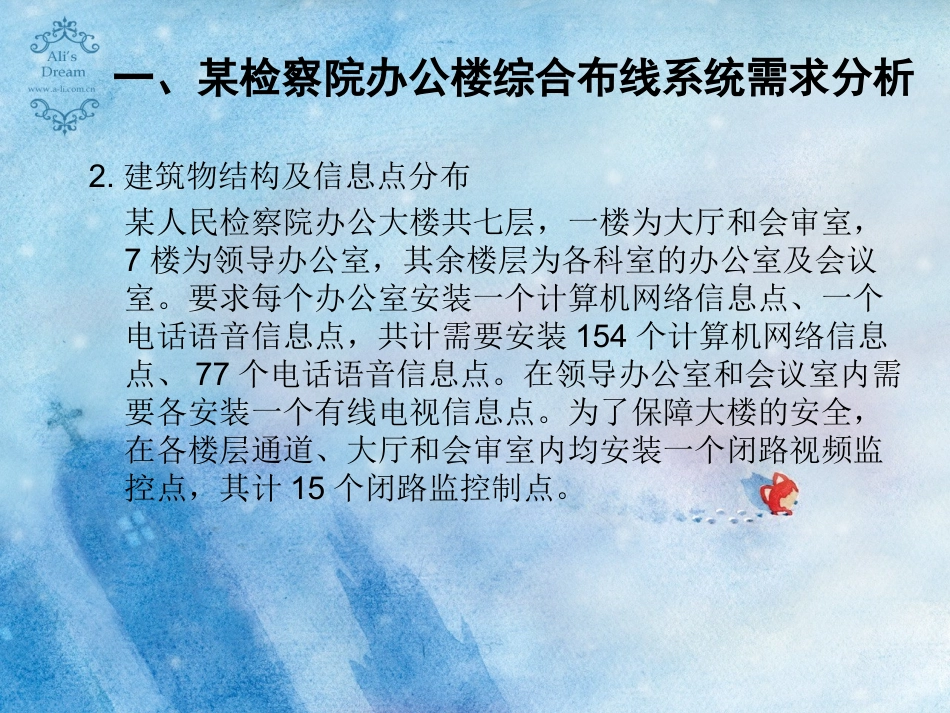

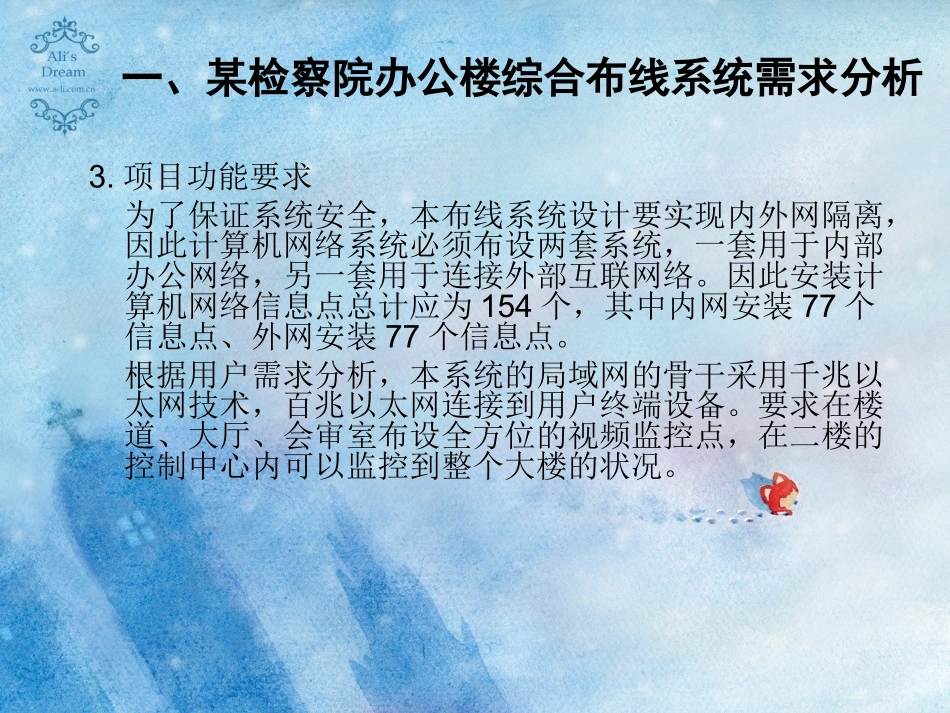

办公楼综合布线系统设计案例一、某检察院办公楼综合布线系统需求分析1、项目概述某人民检察院为适应办公现代化管理及安全防范的需要，决定对其办公大楼实施综合布线系统工程，以使某人民检察院办公楼成为一座拥有先进的办公自动化管理系统、计算机网络和通讯系统、视频监控系统等于一体的智能化办公大楼。一、某检察院办公楼综合布线系统需求分析2.建筑物结构及信息点分布某人民检察院办公大楼共七层，一楼为大厅和会审室，7楼为领导办公室，其余楼层为各科室的办公室及会议室。要求每个办公室安装一个计算机网络信息点、一个电话语音信息点，共计需要安装154个计算机网络信息点、77个电话语音信息点。在领导办公室和会议室内需要各安装一个有线电视信息点。为了保障大楼的安全，在各楼层通道、大厅和会审室内均安装一个闭路视频监控点，其计15个闭路监控制点。一、某检察院办公楼综合布线系统需求分析3.项目功能要求为了保证系统安全，本布线系统设计要实现内外网隔离，因此计算机网络系统必须布设两套系统，一套用于内部办公网络，另一套用于连接外部互联网络。因此安装计算机网络信息点总计应为154个，其中内网安装77个信息点、外网安装77个信息点。根据用户需求分析，本系统的局域网的骨干采用千兆以太网技术，百兆以太网连接到用户终端设备。要求在楼道、大厅、会审室布设全方位的视频监控点，在二楼的控制中心内可以监控到整个大楼的状况。一、某检察院办公楼综合布线系统需求分析4.办公楼的设备间位置根据综合布线系统设计规范要求并结合办公楼的内部结构，建议设备间设定在二楼的计算中心机房。该设备间既是计算机网络和电话系统的管理中心，也是视频监控系统的控制中心。办公楼综合布线系统设计案例二、设计标准与依据本项目设计遵循以下标准或规范：•DBJ08-47-95：智能建筑设计标准•ANSI/EIA/TIA-568B：民用建筑电信布线系统标准•ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准•ANSI/EIA/TIA-606：民用建筑电信设施的管理标准•ANSI/EIA/TIA-607：民用建筑电信设施接地标准•TSB-67：UTP布线现场测试标准•ISO/IEC11801：电信布线系统标准•CECS72:97：建筑与建筑群综合布线系统工程设计规范•JGJ/T16-92：中国民用建筑电气设计规范参照的网络标准有：•IEEE802.3u：快速以太网（100Mbps）•IEEE802.3ab：千兆以太网(1000Mbps)•城市住宅区和办公楼电话通讯设施设计标准（YDT2008-93）办公楼综合布线系统设计案例三、系统设计原则1.标准化2.适用性3.灵活性4.扩展性5.模块化6.兼容性7.先进性8.保密原则办公楼综合布线系统设计案例四、综合布线产品选型本设计方案中的综合布线系统选择丽特网络科技（NORDX/CDT）公司的超五类综合布线产品，其产品性能接近非屏蔽铜缆布线的极限。五、总体方案设计1.工作区子系统本方案的工作区子系统结合楼内办公环境的实际情况，为了满足现在或将来数据的传输的应用要求，采用IBDNGigaFlexPS5E超5类模块来连接终端计算机设备。考虑到办公网络的安全性，楼内需要安装两套物理隔离的网络，因此在楼内的每个办公室、会议室内各安装两个信息插座，每个插座内安装一个IBDNGigaFlexPS5E超5类模块。为了让办公人员较容易区分两个不同网络接入插座，因此在插座上应贴上明显的标志。为了使每个办公室配置一个电话接口，因此在办公室内应配备一个RJ-11电话模块，并将该模块安装在其中一个信息插座内，与计算机网络接口模块RJ-45共用一个插座。但为了区别插口的类型，应在电话接口处贴上明显的电话标志。办公室内所有安装的信息插座应距离地面30cm以上，信息插座应配符合国标86系列标准的双孔带防尘盖的面板。五、总体方案设计根据需求分析得知，楼内的有线电视系统的信息点只有5个，分布在领导办公室及会议室内，因此必须在领导办公室及会议室内各安装一个CATV电视插座。为了确保大楼的安全，各楼层通道及会审室内应安装一个彩色摄像机，并配电动可变焦镜头和云台，使摄像机在监控人员控制下进行全方位的视频监控工作。五、总体方案设计2.水平子系统为了实现内外两套网络的布设，因此每个办公室将从信息插座处布设两根IBDN1200系列超五类屏蔽双...
