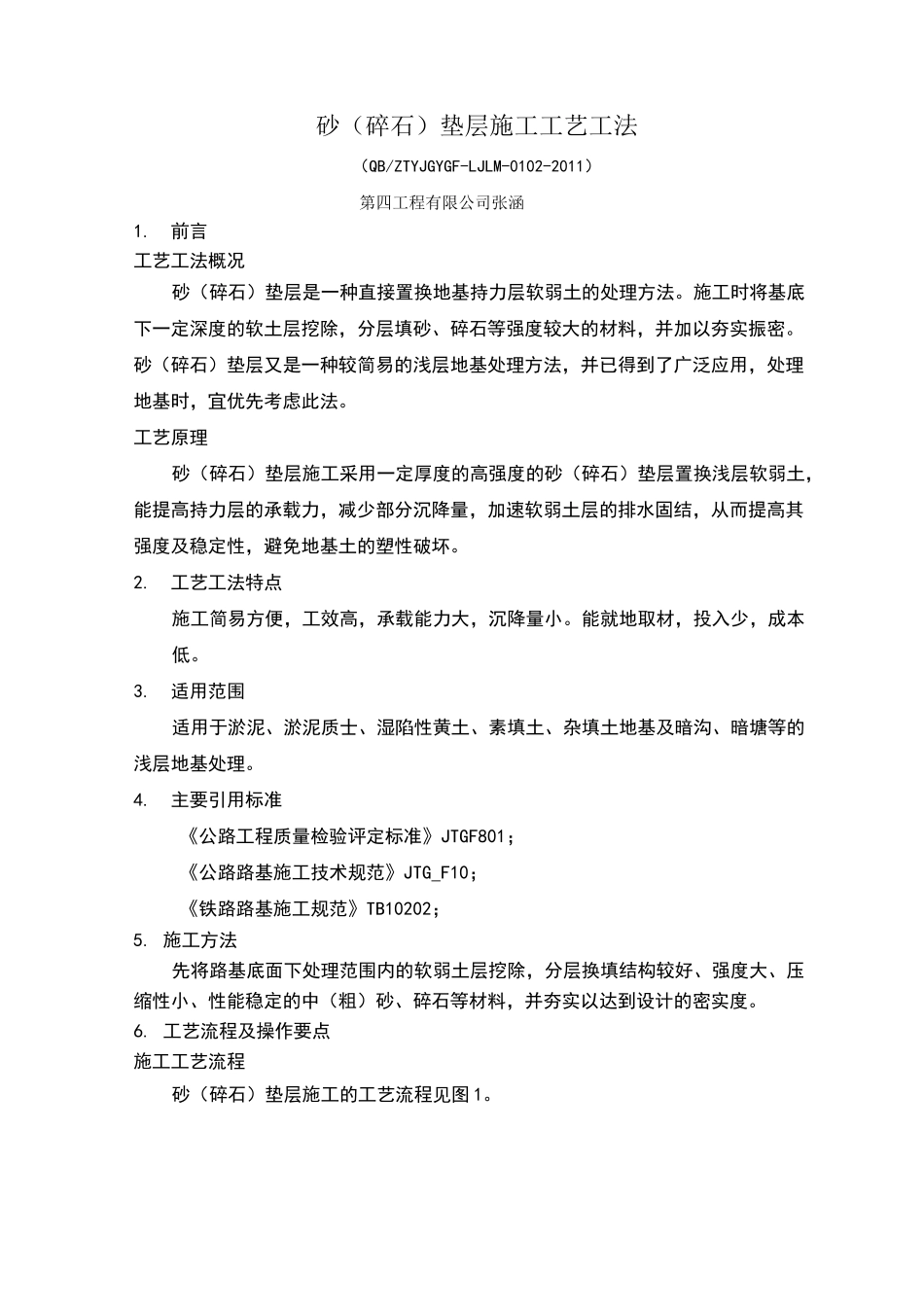

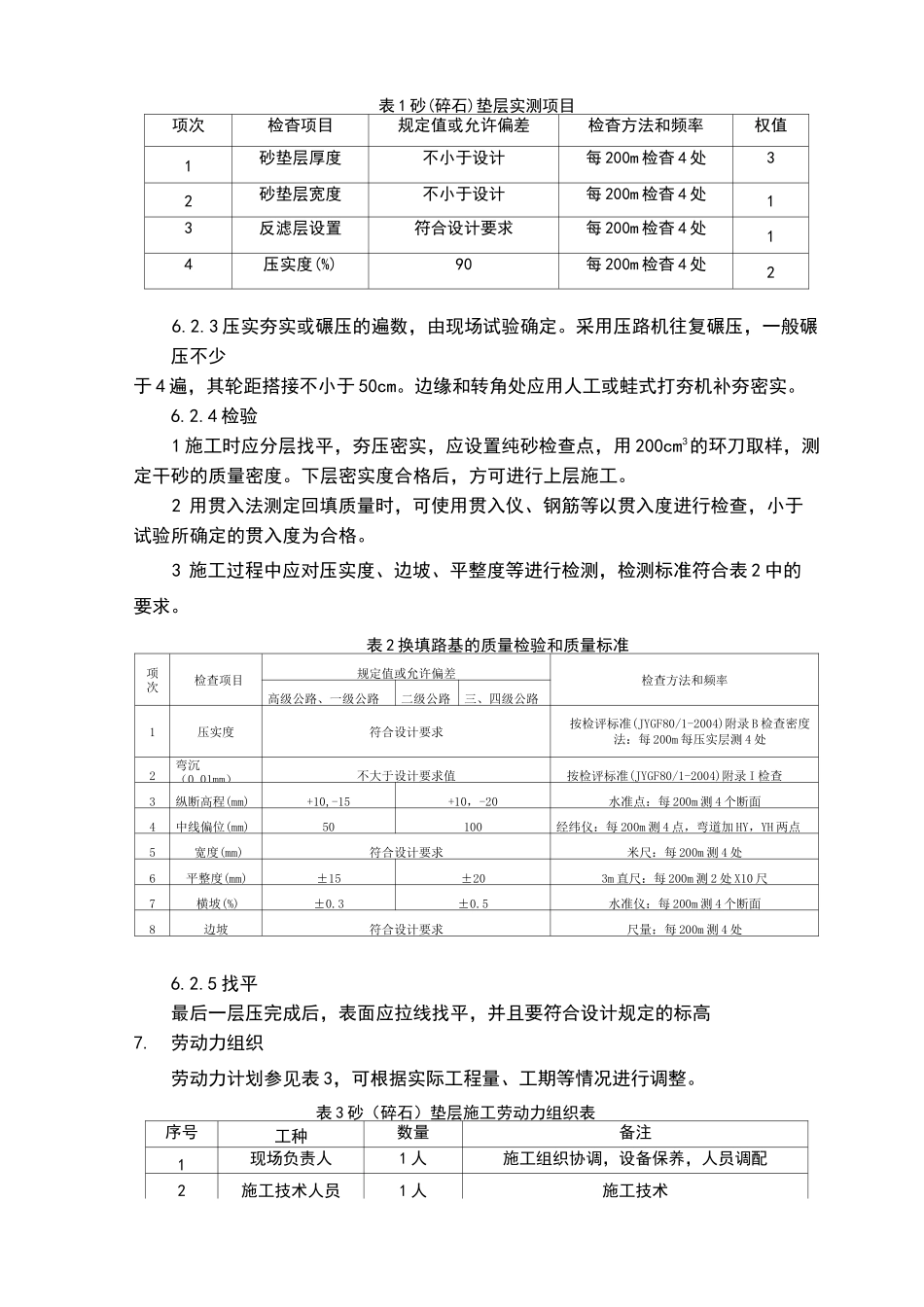

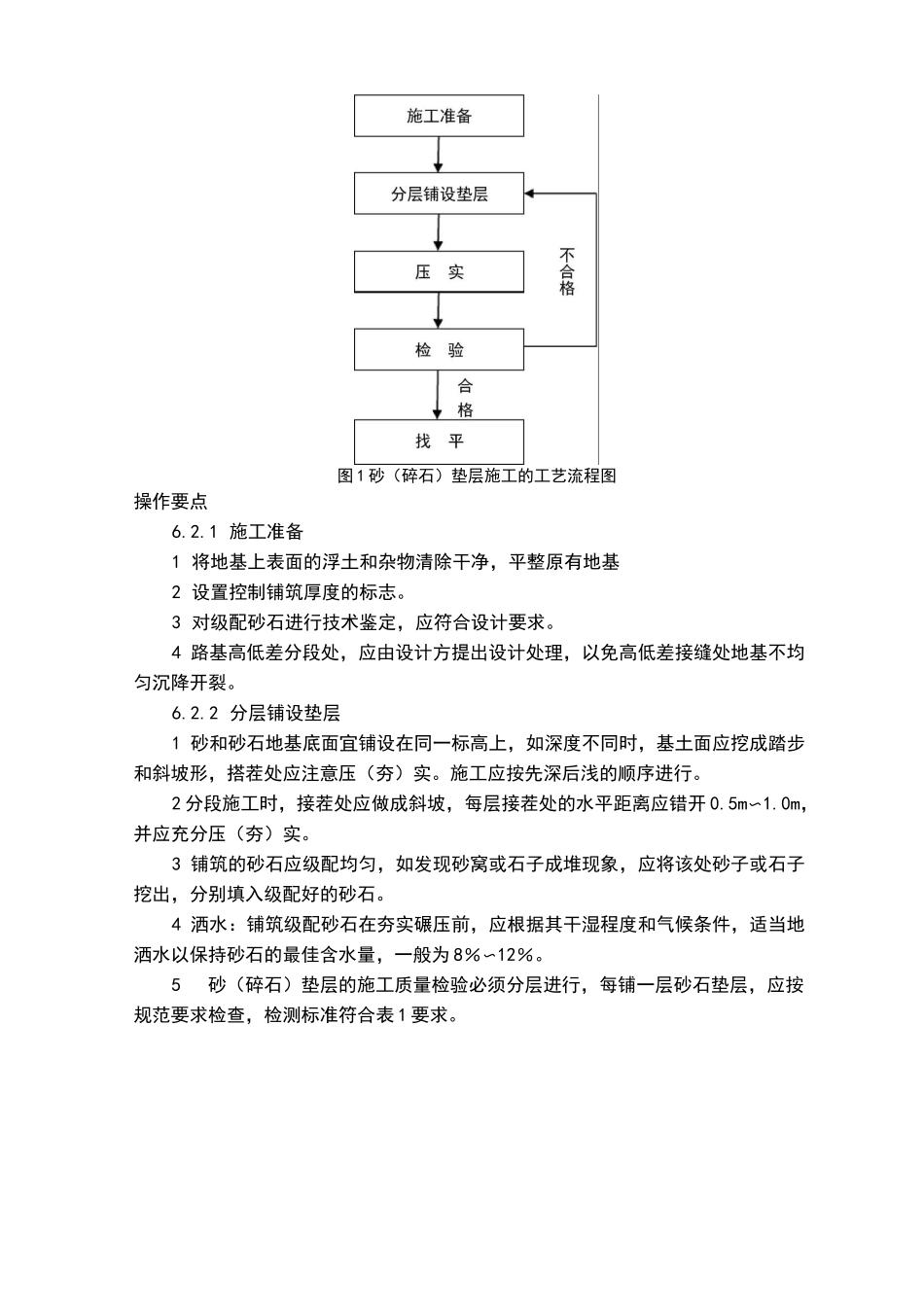

砂（碎石）垫层施工工艺工法（QB/ZTYJGYGF-LJLM-0102-2011）第四工程有限公司张涵1.前言工艺工法概况砂（碎石）垫层是一种直接置换地基持力层软弱土的处理方法。施工时将基底下一定深度的软土层挖除，分层填砂、碎石等强度较大的材料，并加以夯实振密。砂（碎石）垫层又是一种较简易的浅层地基处理方法，并已得到了广泛应用，处理地基时，宜优先考虑此法。工艺原理砂（碎石）垫层施工采用一定厚度的高强度的砂（碎石）垫层置换浅层软弱土，能提高持力层的承载力，减少部分沉降量，加速软弱土层的排水固结，从而提高其强度及稳定性，避免地基土的塑性破坏。2.工艺工法特点施工简易方便，工效高，承载能力大，沉降量小。能就地取材，投入少，成本低。3.适用范围适用于淤泥、淤泥质士、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层地基处理。4.主要引用标准《公路工程质量检验评定标准》JTGF801；《公路路基施工技术规范》JTG_F10；《铁路路基施工规范》TB10202；5.施工方法先将路基底面下处理范围内的软弱土层挖除，分层换填结构较好、强度大、压缩性小、性能稳定的中（粗）砂、碎石等材料，并夯实以达到设计的密实度。6.工艺流程及操作要点施工工艺流程砂（碎石）垫层施工的工艺流程见图1。图1砂（碎石）垫层施工的工艺流程图操作要点6.2.1施工准备1将地基上表面的浮土和杂物清除干净，平整原有地基2设置控制铺筑厚度的标志。3对级配砂石进行技术鉴定，应符合设计要求。4路基高低差分段处，应由设计方提出设计处理，以免高低差接缝处地基不均匀沉降开裂。6.2.2分层铺设垫层1砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭茬处应注意压（夯）实。施工应按先深后浅的顺序进行。2分段施工时，接茬处应做成斜坡，每层接茬处的水平距离应错开0.5m〜1.0m，并应充分压（夯）实。3铺筑的砂石应级配均匀，如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。4洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8％〜12％。5砂（碎石）垫层的施工质量检验必须分层进行，每铺一层砂石垫层，应按规范要求检查，检测标准符合表1要求。表1砂(碎石)垫层实测项目项次检杳项目规定值或允许偏差检杳方法和频率权值1砂垫层厚度不小于设计每200m检杳4处32砂垫层宽度不小于设计每200m检杳4处13反滤层设置符合设计要求每200m检杳4处14压实度(%)90每200m检杳4处26.2.3压实夯实或碾压的遍数，由现场试验确定。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。6.2.4检验1施工时应分层找平，夯压密实，应设置纯砂检查点，用200cm3的环刀取样，测定干砂的质量密度。下层密实度合格后，方可进行上层施工。2用贯入法测定回填质量时，可使用贯入仪、钢筋等以贯入度进行检查，小于试验所确定的贯入度为合格。3施工过程中应对压实度、边坡、平整度等进行检测，检测标准符合表2中的要求。表2换填路基的质量检验和质量标准项次检查项目规定值或允许偏差检查方法和频率高级公路、一级公路二级公路三、四级公路1压实度符合设计要求按检评标准(JYGF80/1-2004)附录B检查密度法：每200m每压实层测4处2弯沉（0.01mm）不大于设计要求值按检评标准(JYGF80/1-2004)附录I检查3纵断高程(mm)+10,-15+10，-20水准点：每200m测4个断面4中线偏位(mm)50100经纬仪：每200m测4点，弯道加HY，YH两点5宽度(mm)符合设计要求米尺：每200m测4处6平整度(mm)±15±203m直尺：每200m测2处X10尺7横坡(%)±0.3±0.5水准仪：每200m测4个断面8边坡符合设计要求尺量：每200m测4处6.2.5找平最后一层压完成后，表面应拉线找平，并且要符合设计规定的标高7.劳动力组织劳动力计划参见表3，可根据实际工程量、工期等情况进行调整。表3砂（碎石）垫层施工劳动力组织表序号工种数量备注1现场负责人1人施工组织协调，设备保养，人员调配2施工技术人员1人施工技术3班长1人负责班组工作4司机5人操作压路机、推土机、挖掘机5普工5人配合机械铺设垫层施工中的局部平整8.主要机具...
