QTZ-40起重机械拆装方案VIP免费

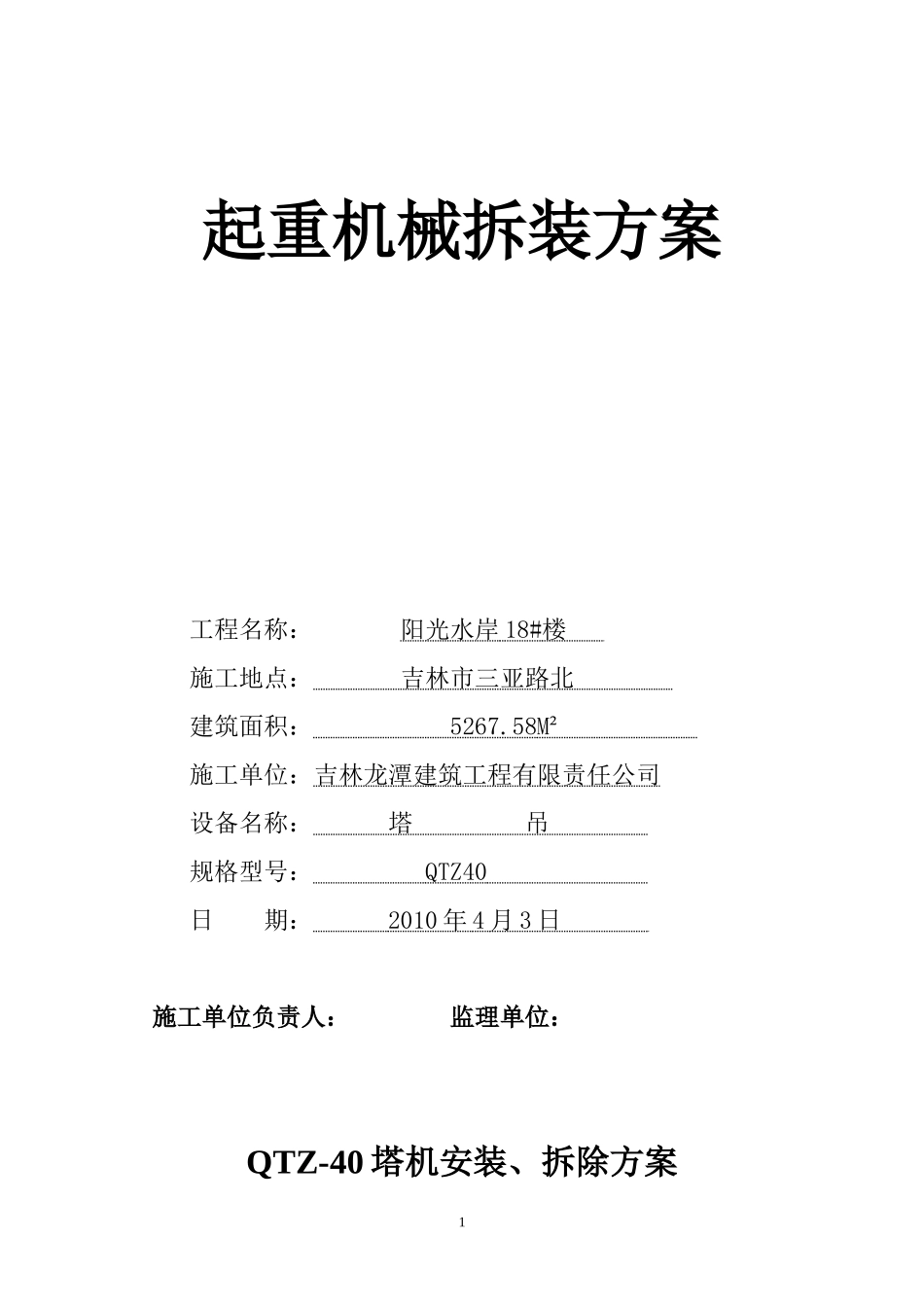

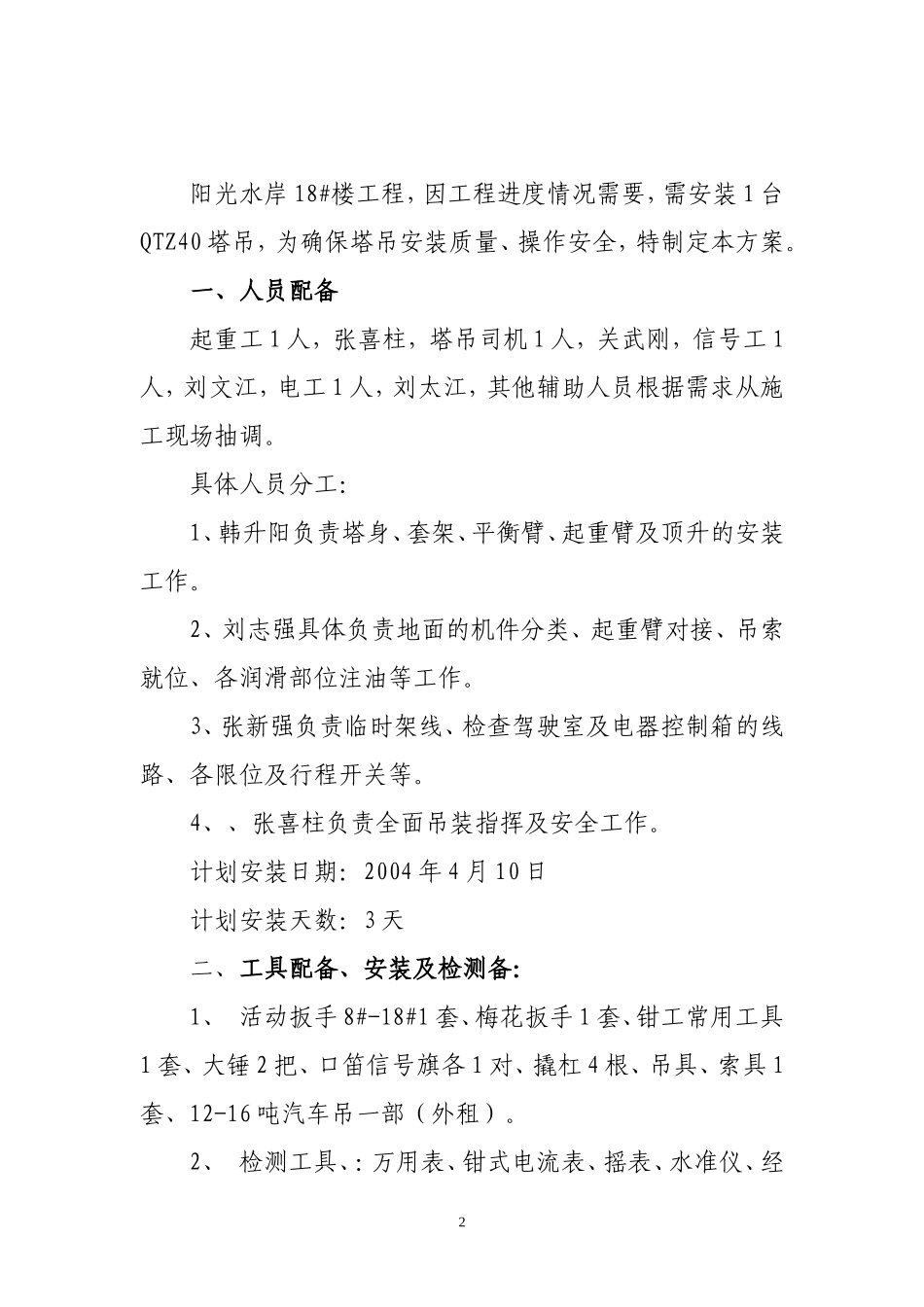

起重机械拆装方案工程名称：阳光水岸18#楼施工地点：吉林市三亚路北建筑面积：5267.58M²施工单位：吉林龙潭建筑工程有限责任公司设备名称：塔吊规格型号：QTZ40日期：2010年4月3日施工单位负责人：监理单位：QTZ-40塔机安装、拆除方案1阳光水岸18#楼工程，因工程进度情况需要，需安装1台QTZ40塔吊，为确保塔吊安装质量、操作安全，特制定本方案。一、人员配备起重工1人，张喜柱，塔吊司机1人，关武刚，信号工1人，刘文江，电工1人，刘太江，其他辅助人员根据需求从施工现场抽调。具体人员分工：1、韩升阳负责塔身、套架、平衡臂、起重臂及顶升的安装工作。2、刘志强具体负责地面的机件分类、起重臂对接、吊索就位、各润滑部位注油等工作。3、张新强负责临时架线、检查驾驶室及电器控制箱的线路、各限位及行程开关等。4、、张喜柱负责全面吊装指挥及安全工作。计划安装日期：2004年4月10日计划安装天数：3天二、工具配备、安装及检测备：1、活动扳手8#-18#1套、梅花扳手1套、钳工常用工具1套、大锤2把、口笛信号旗各1对、撬杠4根、吊具、索具1套、12-16吨汽车吊一部（外租）。2、检测工具、：万用表、钳式电流表、摇表、水准仪、经2纬仪、电工随身工具1套。3、安全防护用品：安拆人员每人一条安全带、一双防滑鞋、一顶安全帽。三、安装顺序：1、地基必须夯实，承载能力达0.2Mpa,严格按砼基础图的要求进行基础设置。2、基础的设置，应考虑符合附着架的要求，砼基础浇灌后进行养护，养护期内，严禁安装。（砼基础浇灌、养护由施工单位进行施工）。3、先将底架吊装在砼基础上，四主肢上平面应找平（平面度不大于1/1000）然后用地脚螺栓紧固，紧固后仍应校正安装平面。4、先将第一个标准节和第二个标准节用8支M24高强螺栓紧固，然后吊装在砼基础座上，用8支M24高强螺栓紧固与底架紧固连接在一起（注意标准节上的爬爪要平行于建筑物）。5、在地面上将液压站吊装在套架上，并完成顶升油罐与套架，液压站和顶升梁的装配，（注意高压油管两根不要接错），然后将套架吊起，套在已装好的两个标准节上，并使套架的外伸框架与建筑物平行（既外伸框架应在标准节爬爪的背面），套架上的卡板搁在标准节的最下一个爬爪上。6、在地面上将上、下转台及回转机械、回转支撑装为3一体，然后吊起装在标准节上，使上转台与起重臂的连接耳板与套架外伸框架方向相同，并用销轴和高强螺栓将下转台分别与套架和标准节相连。7、在地面将塔顶与连接起重臂拉杆的拉板联号好，然后吊起用销轴与上转台联接，使起重臂拉板在套架的外伸框架端。8、在地面将起升机构、电控柜、平衡臂拉索与平衡臂连接好，并接好各部分所需的电线、电缆，然后将平衡臂吊起，用销轴完成平衡臂根部与上转台的穿销联接后，继续吊起，使平衡臂抬起与水平线成约20º夹角，完成拉索与塔顶的穿销连接后，再将吊车卸载。9、吊起一件配重块，放在平衡臂后方，最靠近塔顶的地方。10、在地面将司机室的各电气设备检查好后，将司机室吊起安装在上转台的平台上，并将起开机构电气线路接好。11、在地面拼装起重臂，并将起重臂拉杆装好固定于起重臂上杆上，同时装好小车，牵引机构，平稳提升，必须保持吊臂处于水平状态，使吊臂顺利安装到上转台的连接交点上，完成穿销连接后连续提升吊臂，使吊臂头部稍微抬起，与水平线成约20，完成起重臂拉杆与塔顶的连接，（先安装长拉杆，后安装短拉杆），安装拉杆可用起升机构配合。12、吊装其余两块配重,穿饶起升钢丝绳。413、安装塔身：在地面上先将四个引进滚轮插入塔身标准节下部西侧连接套的空内，然后吊起标准节安放在外伸框架上（注意怕爪位置），再吊一个标准节，使起重臂位于套架外伸框架的正前方，调整小车位置（提示小车位置约在10米处较好，实际操作中，应观察套架四周8个导轮基本上与标准节主强杆脱开，既为小车理想位置），使塔机的上部重心与塔身标准节尽可能一致，将上、下转台用插销固定，以防顶开过程中塔机回转。顶开时，启动液压系统将顶开梁调正到塔身就近一个爬爪附近，使顶升梁两端耳板孔对正标准节爬爪孔，插上销轴（两端销轴必须都插入，且使两端销轴都插牢、插靠，绝不允许将销轴放在踏...
