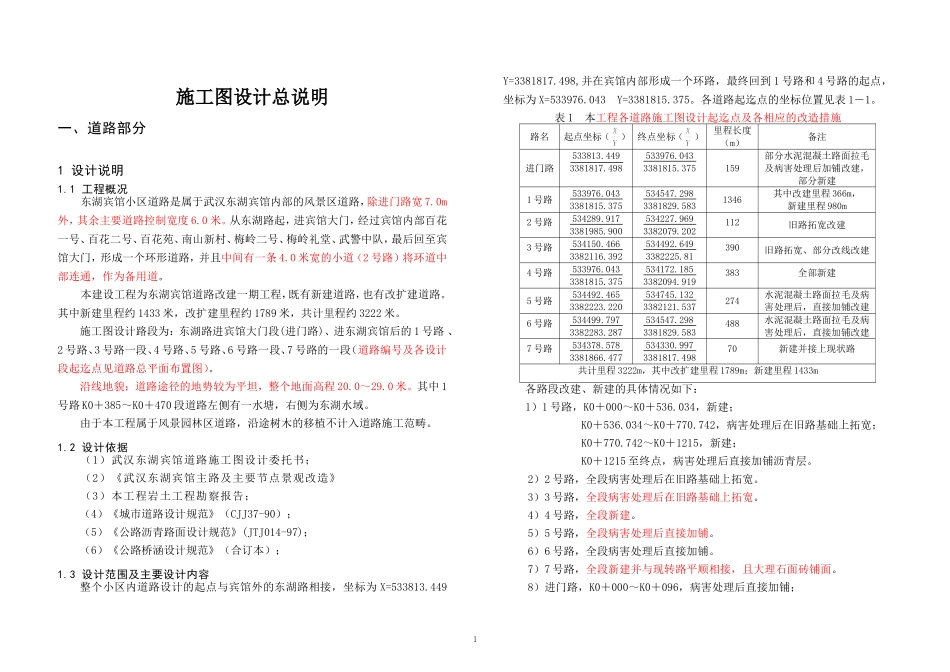

施工图设计总说明一、道路部分1设计说明1.1工程概况东湖宾馆小区道路是属于武汉东湖宾馆内部的风景区道路，除进门路宽7.0m外，其余主要道路控制宽度6.0米。从东湖路起，进宾馆大门，经过宾馆内部百花一号、百花二号、百花苑、南山新村、梅岭二号、梅岭礼堂、武警中队，最后回至宾馆大门，形成一个环形道路，并且中间有一条4.0米宽的小道（2号路）将环道中部连通，作为备用道。本建设工程为东湖宾馆道路改建一期工程，既有新建道路，也有改扩建道路。其中新建里程约1433米，改扩建里程约1789米，共计里程约3222米。施工图设计路段为：东湖路进宾馆大门段(进门路)、进东湖宾馆后的1号路、2号路、3号路一段、4号路、5号路、6号路一段、7号路的一段（道路编号及各设计段起迄点见道路总平面布置图）。沿线地貌：道路途径的地势较为平坦，整个地面高程20.0～29.0米。其中1号路K0＋385～K0＋470段道路左侧有一水塘，右侧为东湖水域。由于本工程属于风景园林区道路，沿途树木的移植不计入道路施工范畴。1.2设计依据（1）武汉东湖宾馆道路施工图设计委托书；（2）《武汉东湖宾馆主路及主要节点景观改造》（3）本工程岩土工程勘察报告；（4）《城市道路设计规范》（CJJ37-90）；（5）《公路沥青路面设计规范》(JTJ014-97)；（6）《公路桥涵设计规范》（合订本）；1.3设计范围及主要设计内容整个小区内道路设计的起点与宾馆外的东湖路相接，坐标为X=533813.449Y=3381817.498,并在宾馆内部形成一个环路，最终回到1号路和4号路的起点，坐标为X=533976.043Y=3381815.375。各道路起迄点的坐标位置见表1－1。表1本工程各道路施工图设计起迄点及各相应的改造措施路名起点坐标（）终点坐标（）里程长度（m）备注进门路533813.4493381817.498533976.0433381815.375159部分水泥混凝土路面拉毛及病害处理后加铺改建，部分新建1号路533976.0433381815.375534547.2983381829.5831346其中改建里程366m，新建里程980m2号路534289.9173381985.900534227.9693382079.202112旧路拓宽改建3号路534150.4663382116.392534492.6493382225.81390旧路拓宽、部分改线改建4号路533976.0433381815.375534172.1853382094.919383全部新建5号路534492.4653382223.220534745.1323382121.537274水泥混凝土路面拉毛及病害处理后，直接加铺改建6号路534499.7973382283.287534547.2983381829.583488水泥混凝土路面拉毛及病害处理后，直接加铺改建7号路534378.5783381866.477534330.9973381817.49870新建并接上现状路共计里程3222m，其中改扩建里程1789m；新建里程1433m各路段改建、新建的具体情况如下：1）1号路，K0＋000～K0＋536.034，新建；K0＋536.034～K0＋770.742，病害处理后在旧路基础上拓宽；K0＋770.742～K0＋1215，新建；K0＋1215至终点，病害处理后直接加铺沥青层。2）2号路，全段病害处理后在旧路基础上拓宽。3）3号路，全段病害处理后在旧路基础上拓宽。4）4号路，全段新建。5）5号路，全段病害处理后直接加铺。6）6号路，全段病害处理后直接加铺。7）7号路，全段新建并与现转路平顺相接，且大理石面砖铺面。8）进门路，K0＋000～K0＋096，病害处理后直接加铺；1K0＋096～终点，新建路面。2号路、3号路、5号路、6号路、进门路，由于是在现状路的基础上拓宽或直接加罩，因此没有进行纵断面设计和土方横断面设计。需要注意的是，对旧路拓宽，除了需要对旧路病害进行处理外，拓宽部分要与现状旧路平顺相接。3号路个别调线位置、进门路经过现状花坛的路段，其纵断面设计均归入相应的交叉口竖向设计。主要设计内容：道路工程(含交通工程)、雨水工程、箱（管）涵工程、道路照明工程、施工图概算。1.4新建道路设计标准1）道路等级：参照城市道路Ⅱ级支路相关技术标准。2）主车道计算行车速度：20Km/h3）桥涵设计荷载：汽－20，挂－1004）圆曲线半径：设超高最小半径20m设超高推荐半径40m不设超高最小半径70m5）平曲线最小长度40m，圆曲线最小长度20m，缓和曲线最小长度20m。6）最大纵坡7％。7）纵坡坡段最小长度60m。8）竖曲线最小半径和最小长度：凸型竖曲线：极限最小半径100m一般最小半径150m凹型竖曲线：极限最小半径1...
