ODU 微波技术介绍VIP免费

ODU 微波技术介绍_第1页
1/21

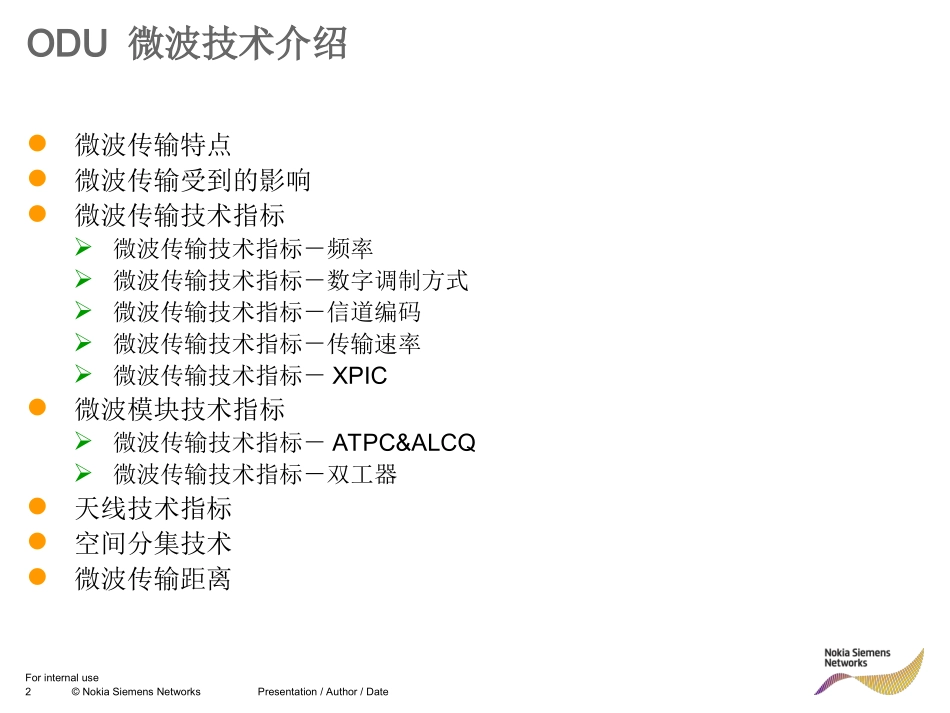

ODU 微波技术介绍_第2页
2/21

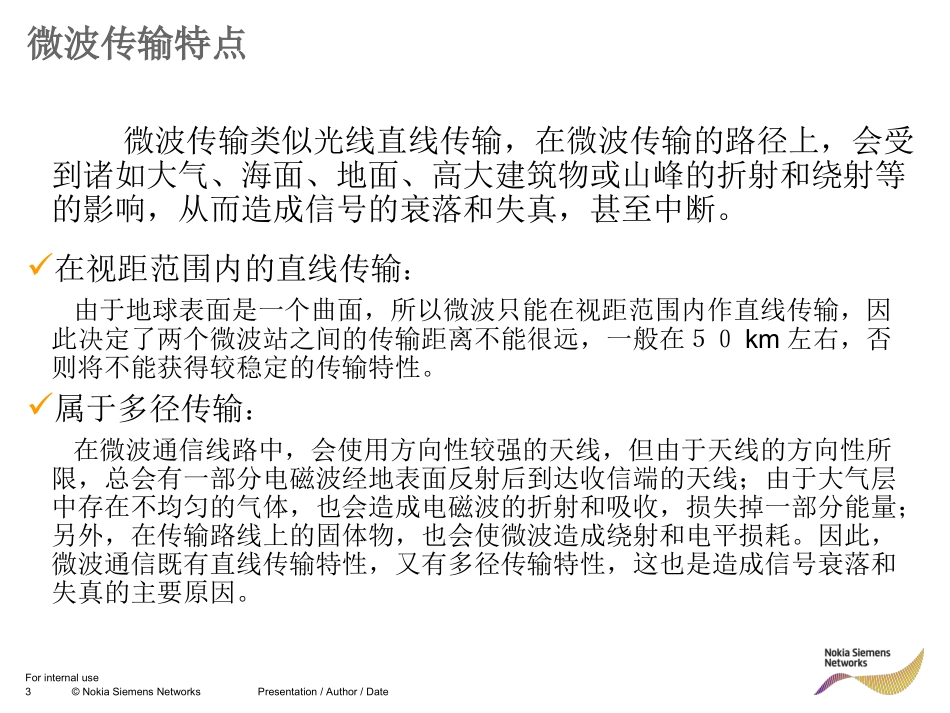

ODU 微波技术介绍_第3页
3/21
1©NokiaSiemensNetworksPresentation/Author/DateForinternaluseODU微波技术介绍YeHong2009-02-232©NokiaSiemensNetworksPresentation/Author/DateForinternaluseODU微波技术介绍微波传输特点微波传输受到的影响微波传输技术指标微波传输技术指标-频率微波传输技术指标-数字调制方式微波传输技术指标-信道编码微波传输技术指标-传输速率微波传输技术指标-XPIC微波模块技术指标微波传输技术指标-ATPC&ALCQ微波传输技术指标-双工器天线技术指标空间分集技术微波传输距离3©NokiaSiemensNetworksPresentation/Author/DateForinternaluse微波传输特点微波传输类似光线直线传输,在微波传输的路径上,会受到诸如大气、海面、地面、高大建筑物或山峰的折射和绕射等的影响,从而造成信号的衰落和失真,甚至中断。在视距范围内的直线传输:由于地球表面是一个曲面,所以微波只能在视距范围内作直线传输,因此决定了两个微波站之间的传输距离不能很远,一般在50km左右,否则将不能获得较稳定的传输特性。属于多径传输:在微波通信线路中,会使用方向性较强的天线,但由于天线的方向性所限,总会有一部分电磁波经地表面反射后到达收信端的天线;由于大气层中存在不均匀的气体,也会造成电磁波的折射和吸收,损失掉一部分能量;另外,在传输路线上的固体物,也会使微波造成绕射和电平损耗。因此,微波通信既有直线传输特性,又有多径传输特性,这也是造成信号衰落和失真的主要原因。4©NokiaSiemensNetworksPresentation/Author/DateForinternaluse微波传输受到的影响微波传输的影响有三种情况:反射波对微波传输有影响:由于微波通信的频率多在7GHz以上,所以不同的地形条件或者高大山峰,其反射系数及电平损耗是不同的,因而在实际使用中可以通过改变微波传输线路或增高天线,减少反射波的影响。大气层对微波传输的影响:对于7GHz以上频率,受雨、雾、雪等恶劣天气的影响,使电磁波产生散射而造成能量的损耗;另外,当两个微波站的站距较长时,由于大气层中不均匀气体的分布,也造成折射、散射波与直射波之间在行程差上有差别,进而在接收点上呈现电磁波振幅和相位的大幅度起伏变化,即多径衰落。频率衰落对微波传输的影响:大容量微波通信由于所占用的频带较宽,经多径传输后,各频率分量在空间的衰减程度有很大的差异,造成合成信号幅度和相位的大幅度失真,从而造成频率选择性衰落5©NokiaSiemensNetworksPresentation/Author/DateForinternaluse微波传输技术指标-频率微波传输的主要频率:6©NokiaSiemensNetworksPresentation/Author/DateForinternaluse微波传输技术指标-数字调制方式信号调制可以提高信源传输的效率,目的有三个:1.将基带信号变换成适合在信道中传输的已调信号2.改善系统的抗噪声性能3.实现信道的多路复用微波传输的数字调制方式一般有以下几种:-BPSK:2相移键控-GMSK:高斯滤波最小移位键控-QPSK:四相相移键控信号-8PSK:8进制移相键控-16QAM:16相相移键控信号-64QAM:64相相移键控信号-256QAM:256相相移键控信号7©NokiaSiemensNetworksPresentation/Author/DateForinternaluse微波传输技术指标-数字调制方式信号调制可用“星座图”来描述,图中规定了星座点与传输比特间的对应关系,定义了某种调制技术的两个基本参数:1、信号分布;2、与调制数字比特之间的映射关系。每个星座点包含了这个调制比特的幅度和相位信息8©NokiaSiemensNetworksPresentation/Author/DateForinternaluse微波传输技术指标-信道编码由于调制后信号是在无线链路中进行传输,信道质量的变化会导致信噪比恶化,进而导致误码。因此在微波传输中需要采用信道编码技术降低误码率。在微波传输技术常用到如下信道编码技术:LDPC(LowDensity,ParityCheck低密度奇偶校验码),LDPC码具有逼近香农限的优异性能,这是目前在微波传输中应用最广泛的信道编码方式,包括FlexiHopper系列和FlexiPacketR2.0系列.RS码(Reed-Solomon里德-所罗门编码),主要用于对抗突发性误码。ConvolutionCode,(卷积码),RS+CC组合使用应用比较广泛,RS用...
