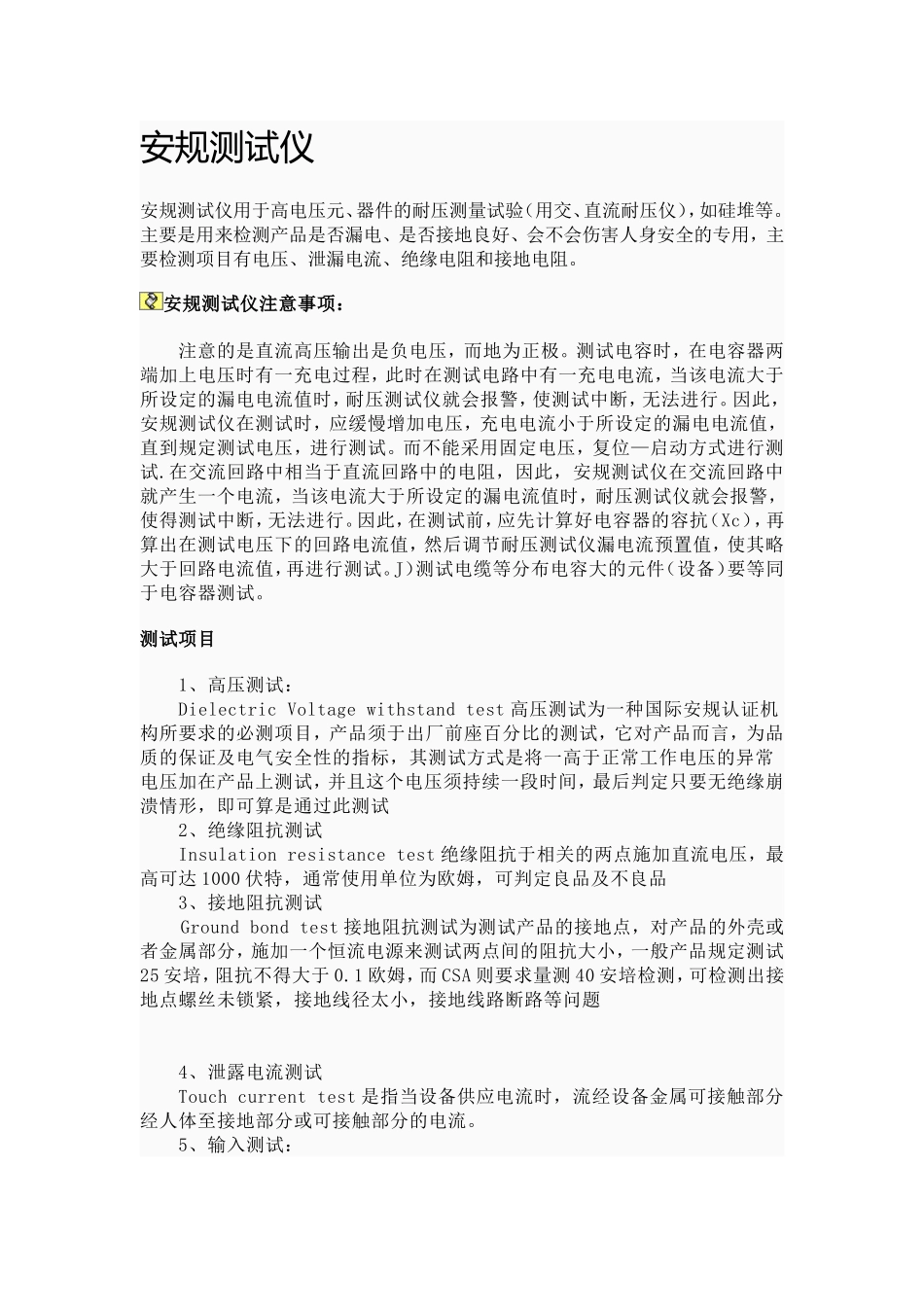

安规测试仪安规测试仪用于高电压元、器件的耐压测量试验（用交、直流耐压仪），如硅堆等。主要是用来检测产品是否漏电、是否接地良好、会不会伤害人身安全的专用，主要检测项目有电压、泄漏电流、绝缘电阻和接地电阻。安规测试仪注意事项：注意的是直流高压输出是负电压，而地为正极。测试电容时，在电容器两端加上电压时有一充电过程，此时在测试电路中有一充电电流，当该电流大于所设定的漏电电流值时，耐压测试仪就会报警，使测试中断，无法进行。因此，安规测试仪在测试时，应缓慢增加电压，充电电流小于所设定的漏电电流值，直到规定测试电压，进行测试。而不能采用固定电压，复位—启动方式进行测试.在交流回路中相当于直流回路中的电阻，因此，安规测试仪在交流回路中就产生一个电流，当该电流大于所设定的漏电流值时，耐压测试仪就会报警，使得测试中断，无法进行。因此，在测试前，应先计算好电容器的容抗（Xc），再算出在测试电压下的回路电流值，然后调节耐压测试仪漏电流预置值，使其略大于回路电流值，再进行测试。J）测试电缆等分布电容大的元件（设备）要等同于电容器测试。测试项目1、高压测试：DielectricVoltagewithstandtest高压测试为一种国际安规认证机构所要求的必测项目，产品须于出厂前座百分比的测试，它对产品而言，为品质的保证及电气安全性的指标，其测试方式是将一高于正常工作电压的异常电压加在产品上测试，并且这个电压须持续一段时间，最后判定只要无绝缘崩溃情形，即可算是通过此测试2、绝缘阻抗测试Insulationresistancetest绝缘阻抗于相关的两点施加直流电压，最高可达1000伏特，通常使用单位为欧姆，可判定良品及不良品3、接地阻抗测试Groundbondtest接地阻抗测试为测试产品的接地点，对产品的外壳或者金属部分，施加一个恒流电源来测试两点间的阻抗大小，一般产品规定测试25安培，阻抗不得大于0.1欧姆，而CSA则要求量测40安培检测，可检测出接地点螺丝未锁紧，接地线径太小，接地线路断路等问题4、泄露电流测试Touchcurrenttest是指当设备供应电流时，流经设备金属可接触部分经人体至接地部分或可接触部分的电流。5、输入测试：安规输入测试目的是考察产品设计时考虑输入是否满足产品在正常工作时，输入电路是否能够承受产品工作时需要的电流。在产品标准里面规定是：最大功耗的输入电流不能大于产品标称值的110%。这个标称值也是告诉用户该产品安全工作需要的最小电流，让用户在使用这个设备前要准备这样的电气环境。6、安全标识的稳定性测试：对用户使用安全的警告标识，必须是稳定可靠的，不能因为使用一段时间后，变得模糊不清，而导致用户错误使用，而导致危险，或直接导致危险发生。所以需要测试这个稳定性。在安全标准里面规定是：用水测试15S，然后用汽油测试15S，标识不能模糊不清。7、电容放电测试：对一个电源线可以插拔的设备，其电源线经常会被拔出插座，拔出插座的电源插头，经常是被人玩，或任意放置。这样导致一个问题，被拔出的电源插头时带电的，而这个电随时间而消失，如果这个时间太长，那么将会对玩插头的人造成电击，对任意放置的电源插头会损坏其它设备或设备自己。因此各个整机安全标准对这个时间作出严格的规定。我们设计产品要考虑这个时间，产品作安全认证需要测量这个时间。8、电路稳定测试：SELV电路SELV电路，就是安全地电压电路，这个电路对使哟个人员就是安全的，例如手机充电器的直流输出端，到手机，它们是安全的，可以任意触摸不会有危险。注：SELV电路在不同的标准里面有不同解释，例如在IEC60364里面解释与IEC60950-1是不同的，因此关于SELV需要注意在哪个标准下面，其危险也是不同的。SELV电路需要满足特殊的要求，才能是SELV电路，这些要求是，在单一故障是，仍然是满足SELV电路要求的。因此对每一个SELV电路都需要做单一故障下的测试，证明是SELV电路是稳定的。测试时是将单一故障逐一引入，监视SELV电路。9、限功率源电路由于限功率源电路输出的功率很小，在已经知道的经验中，它们不会导致着火危险，因此在安全标准中，对这类电路的外壳作了专门降低要求规定，它们阻燃等级是UL94V-2。因此有这类...
