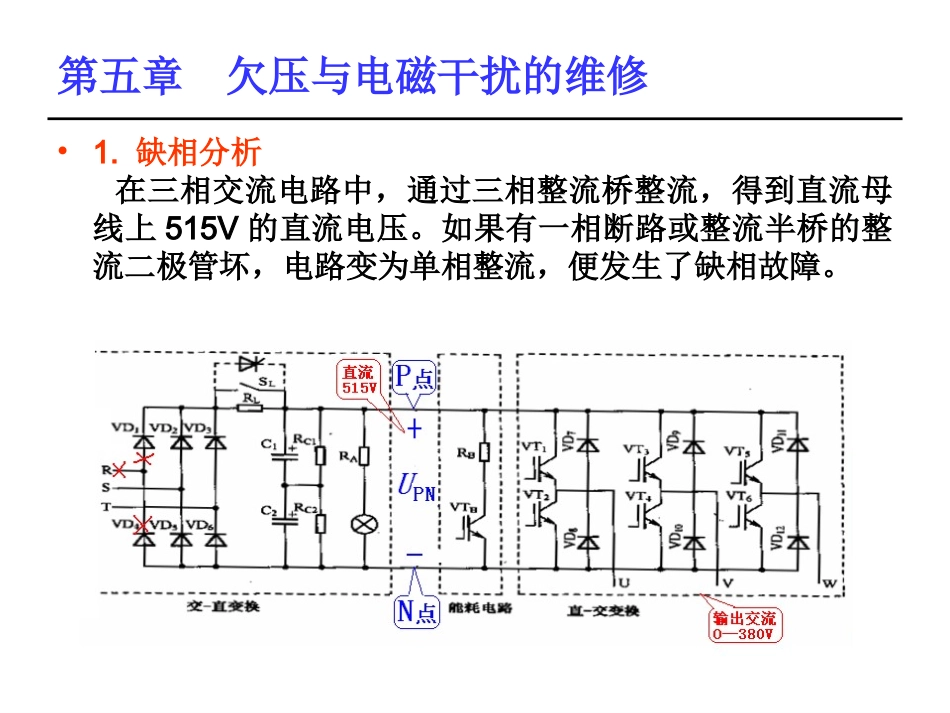

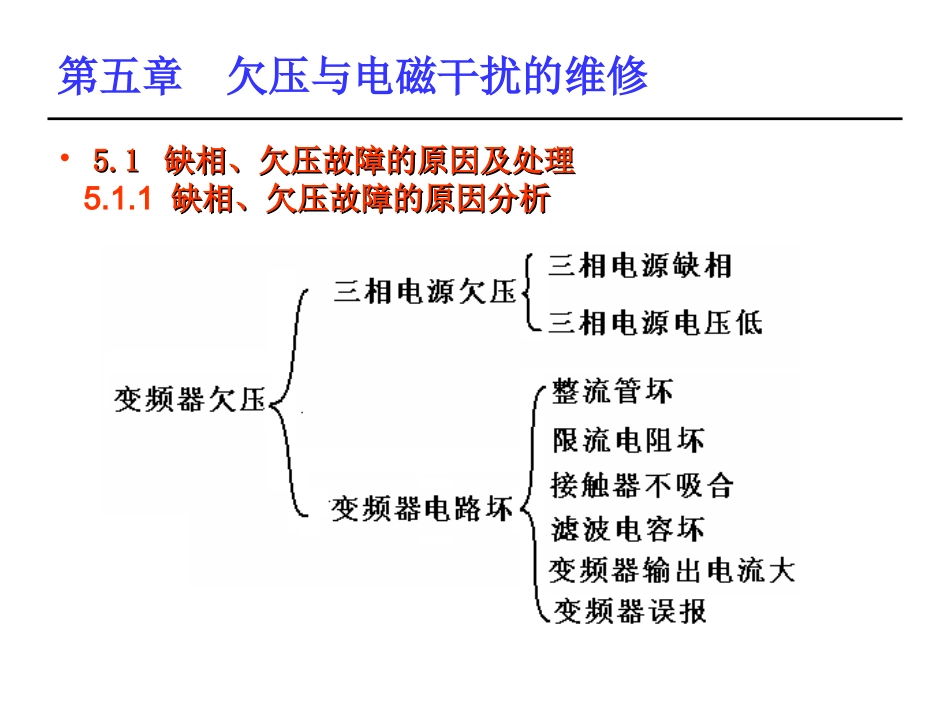

第五章欠压与电磁干扰的维修•5.15.1缺相、欠压故障的原因及处理缺相、欠压故障的原因及处理5.1.1缺相、欠压故障的原因分析缺相、欠压故障的原因分析第五章欠压与电磁干扰的维修•1.缺相分析在三相交流电路中,通过三相整流桥整流,得到直流母线上515V的直流电压。如果有一相断路或整流半桥的整流二极管坏,电路变为单相整流,便发生了缺相故障。第五章欠压与电磁干扰的维修1)正常情况当变频器正常工作时,直流母线上的电压如图所示,一个工频周期内将有6个波头,此时直流电压的最大值为537V,平均值为515V,最小值465V。对于一个7.5KW的变频器,其滤波电容容量一般为900,当满载运行时,电压降落大约为40V,即平均电压为500V左右。当滤波电容容量下降,满载时平均电压会低于500V。FμPNUPNU第五章欠压与电磁干扰的维修2)缺相情况当输入缺相时,一个周期内只有2个电压波头,且整流电压最低值为零。此时电压的平均值为342V,比正常情况低了170V。但当空载时,因为有滤波电容,仍可使直流母线上电压达到500V以上。当变频器一带载,电压随负载的增加迅速下降,当频率上升到十几Hz,电压下降到400V以下。最好的判断方法是用电压表测量开机时直流母线电压的下降情况。第五章欠压与电磁干扰的维修•2.欠压•欠压是指直流母线上的电压较低,当低于了变频器的欠压检出值,变频器报欠压。•造成变频器欠压的原因有两个方面:•1)380V交流电低于了正常值(低于360V),使变频器的直流母线上的电压下降。•2)变频器内部电路问题,如SL接触器不能吸合,限流电阻造成直流母线电压低;变频器检测电路故障,造成变频器误报等。•不管是由什么原因造成的欠压,都可以用测量直流母线电压的方法检测出来。第五章欠压与电磁干扰的维修•3.变频器瞬间掉电欠压保护•在大型企业,当有大型电器启动时,会造成电压的瞬时下降,当电压下降到变频器的欠压保护值时,变频器便停止输出。•遇此情况,设置瞬时停电再启动。第五章欠压与电磁干扰的维修•5.1.25.1.2变频器欠压、缺相案例分析变频器欠压、缺相案例分析•案例案例11::一台三肯一台三肯160kW160kW变频器,在工作中,偶尔报欠压变频器,在工作中,偶尔报欠压停机。停机。•案例现象:案例现象:该变频器为恒压供水系统,在一年前就有时报该变频器为恒压供水系统,在一年前就有时报欠压跳闸,复位后能正常工作。最近一段时间,跳闸比较欠压跳闸,复位后能正常工作。最近一段时间,跳闸比较频繁,每个星期就跳几次,影响到正常工作。频繁,每个星期就跳几次,影响到正常工作。•案例检查:案例检查:首先测量三相交流电压,均为首先测量三相交流电压,均为385V385V,正常;,正常;再测量直流母线上电压,为再测量直流母线上电压,为510V510V,正常。,正常。•该厂共有两台同型号的三肯该厂共有两台同型号的三肯160kW160kW变频器,将两台变频器变频器,将两台变频器启动,输出频率调整为启动,输出频率调整为40Hz40Hz,再测量两台变频器的直流,再测量两台变频器的直流母线电压,均为母线电压,均为505V505V。。第五章欠压与电磁干扰的维修•故障判断故障判断:由于两台变频器型号相同、功率相同、外加电:由于两台变频器型号相同、功率相同、外加电压和母线电压相同,均都在正常范围,一台变频器工作始压和母线电压相同,均都在正常范围,一台变频器工作始终正常,而另一台变频器近期频繁的报欠压故障,判断为终正常,而另一台变频器近期频繁的报欠压故障,判断为变频器的内部检测电路出了问题,发出误报信号。变频器的内部检测电路出了问题,发出误报信号。•变频器必须做解体维修。变频器必须做解体维修。第五章欠压与电磁干扰的维修•案例案例22变频器起动后跳“LU”•案例现象:一台富士FRN11G11S变频器在频率上升到15Hz以上时,“LU”欠电压保护动作。•案例分析:变频器欠压故障是在使用中经常碰到的问题,主要是因为主回路电压太低(220V系列低于200V,380V系列低于350V)或变频器自身原因。变频器自身的主要原因有:整流模块某一路损坏、滤波电容容量不足;其次是主回路接触器损坏,导致直流母线电压损耗在充电电阻上而导致欠压;再有就是...
