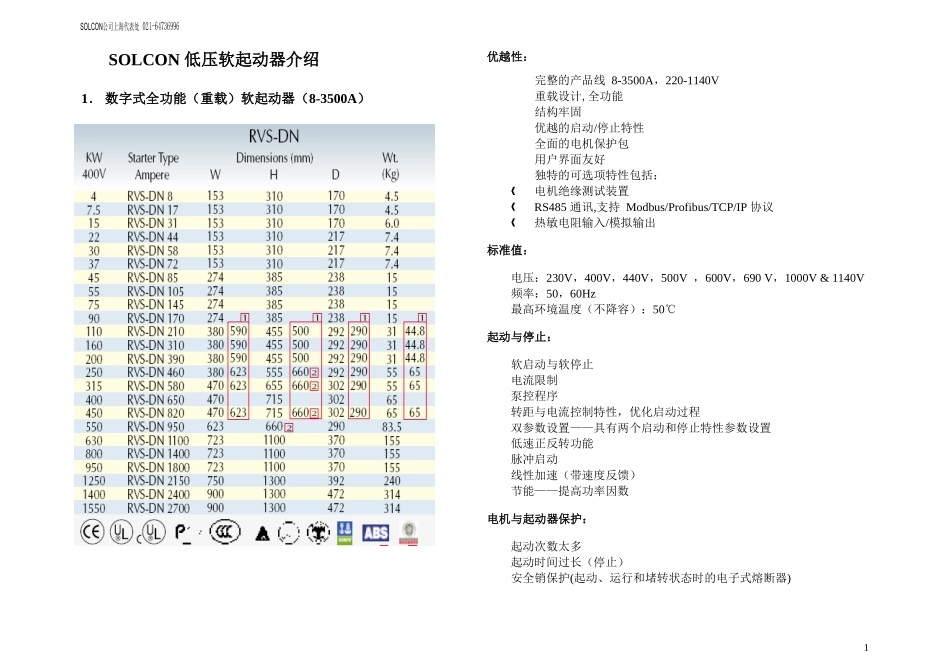

1SOLCON公司上海代表处021-64736996SOLCON低压软起动器介绍1．数字式全功能（重载）软起动器（8-3500A）优越性：—完整的产品线8-3500A，220-1140V—重载设计,全功能—结构牢固—优越的启动/停止特性—全面的电机保护包—用户界面友好—独特的可选项特性包括：„电机绝缘测试装置„RS485通讯,支持Modbus/Profibus/TCP/IP协议„热敏电阻输入/模拟输出标准值：—电压：230V，400V，440V，500V，600V，690V，1000V&1140V—频率：50，60Hz—最高环境温度（不降容）：50℃起动与停止：—软启动与软停止—电流限制—泵控程序—转距与电流控制特性，优化启动过程—双参数设置——具有两个启动和停止特性参数设置—低速正反转功能—脉冲启动—线性加速（带速度反馈）—节能——提高功率因数电机与起动器保护：—起动次数太多—起动时间过长（停止）—安全销保护(起动、运行和堵转状态时的电子式熔断器)2SOLCON公司上海代表处021-64736996—欠压，过压，失压保护—用金属氧化物实现软启动器的晶闸管防护—拥有可选择曲线的电子过载—欠流—缺相和相序保护—负载丢失保护（未连到电机）—起动器超温LCD与LED显示：—两行液晶显示，每行16字符—多种语言选择：中文、英语、德语、法语等—两种显示都可以做基本的和高级的应用—用缺省参数可友好操作—8LED可做快速的状态显示—静态数据显示包括：„总的运行时间„总起动次数„总跳闸次数„上一次启动电流„上一次启动时间„上一次跳闸„跳闸时电流可选项：—RS485通讯—模拟输出—热敏电阻输入—电机绝缘测试—当旁路闭合时，电机仍然能保护—特殊的防腐处理---为恶劣环境所做的特殊防护层—带灯光的LCD显示—特殊的速度反馈电路通讯（可选项）：—MODBUSRTU----能够设定、控制、监视—PROFIBUSDP----能够设定、控制、监视—TCP/IP---MODBUS/TCP通过标准的RJ45接口模拟接口卡（可选项）：增加两个功能：¾热偶电阻输入，PTC或NTC；¾与电机电流相关的模拟输出，可编辑：0-10V，4-20mA，0-20mA电机绝缘测试（可选项）：这种特性是设计专为服务于像潜水泵、潜水电机这样在恶劣环境下工作的电机。当电机不运行时系统测试电机绝缘，适用于两个可编程的级别：¾报警，可调整范围0.2~5MOhm¾禁止启动，可调整范围0.2~5MOhm，避免电机在绝缘低于标准的情况下启动3SOLCON公司上海代表处021-64736996起动辅助继电器：可编程继电器，一个常开.触点8A，220VAC—带可调起动和停止延时的中间继电器—加速结束，带可调起动延时；—故障—电机绝缘降低报警（可选项）应用：—工业应用：¾泵¾水利系统¾风扇与离心机¾压缩机、冷却器¾传送带¾液压系统—远海与近海应用：¾完全在线调节8-3500A，220-1140V¾重要负载，全载设计¾发电机准备—自动频率跟踪，可以在45-60HZ的频率波动下启动¾用户友好操作¾对腐蚀性环境有特殊防护RVS-DN的Lloyds型符合ENV1，ENV2标准—1140V电压等级用于采矿行业数字式、光纤传输，可控型软起动器，电流范围选择20-1000A，结构牢固，重负载，全特性泵控制：（适用于RVS-DN，RVS-DX）启动曲线：RVS-DN（DX）具有一个智能型泵控程序，这个程序允许在三条动态电压斜坡上升曲线、转矩曲线之间做选择，对峰值转矩的每一次降低就意味着延长加速时间。停车曲线：当水泵的扬程较高而电机需要软停车时，由于电机转矩很快下降并低于负载转矩，电机转速就不会平稳下降到零，而会突然失速。这就是我们所谓的水锤效应，会引起很大的噪音并可能损坏管道系统。泵控程序会在3个动态电压斜坡下降和转矩曲线间进行选择，以防止失速状态，进而排除水锤效应。4SOLCON公司上海代表处021-64736996最终转矩：结束减速过程之前，会有一种情况就是负载转矩高于电机转矩，而且泵出口阀门也关了。尽管阀门关了，（无负载）软停车装置还会让电机再继续运行一段时间，然后慢慢停止。最终转矩特性就是要设定这样一个工作点，当阀门关闭以后，电机停止运转。接线端子示意图：52．带内置旁路的数字式软起动器（8-1100A）优越性：—完全在线调节8－1100A,220-600V—基于第三代微处理器的设计电路—一般负载，满载设计，内置旁路接触器—铝外壳—优越的起动/停止...
