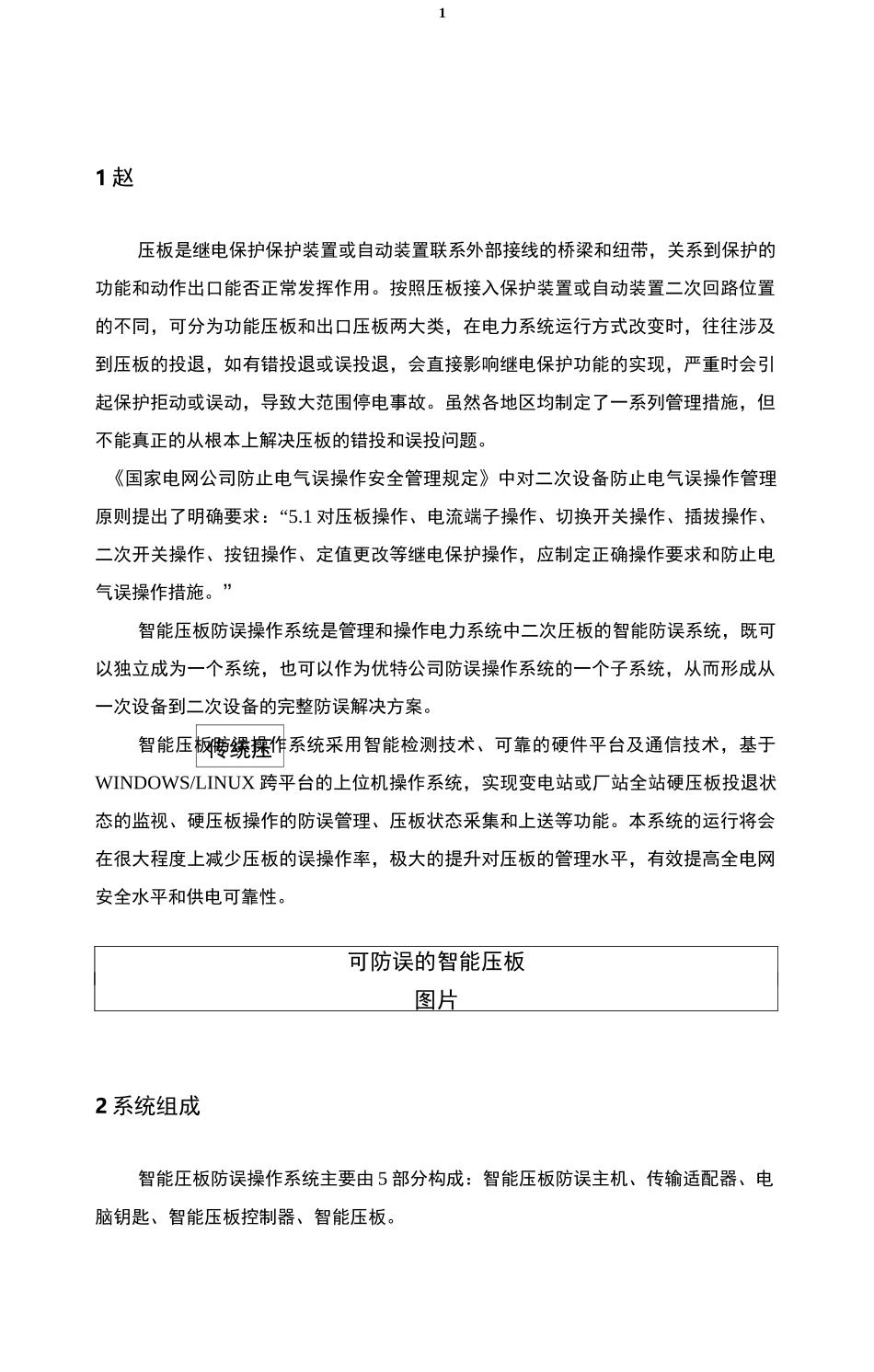

传统压板11赵压板是继电保护保护装置或自动装置联系外部接线的桥梁和纽带，关系到保护的功能和动作出口能否正常发挥作用。按照压板接入保护装置或自动装置二次回路位置的不同，可分为功能压板和出口压板两大类，在电力系统运行方式改变时，往往涉及到压板的投退，如有错投退或误投退，会直接影响继电保护功能的实现，严重时会引起保护拒动或误动，导致大范围停电事故。虽然各地区均制定了一系列管理措施，但不能真正的从根本上解决压板的错投和误投问题。《国家电网公司防止电气误操作安全管理规定》中对二次设备防止电气误操作管理原则提出了明确要求：“5.1对压板操作、电流端子操作、切换开关操作、插拔操作、二次开关操作、按钮操作、定值更改等继电保护操作，应制定正确操作要求和防止电气误操作措施。”智能压板防误操作系统是管理和操作电力系统中二次圧板的智能防误系统，既可以独立成为一个系统，也可以作为优特公司防误操作系统的一个子系统，从而形成从一次设备到二次设备的完整防误解决方案。智能压板防误操作系统采用智能检测技术、可靠的硬件平台及通信技术，基于WINDOWS/LINUX跨平台的上位机操作系统，实现变电站或厂站全站硬压板投退状态的监视、硬压板操作的防误管理、压板状态釆集和上送等功能。本系统的运行将会在很大程度上减少压板的误操作率，极大的提升对压板的管理水平，有效提高全电网安全水平和供电可靠性。可防误的智能压板图片2系统组成智能圧板防误操作系统主要由5部分构成：智能压板防误主机、传输适配器、电脑钥匙、智能压板控制器、智能压板。智能压板防谋操作系统2智能压板防谋操作系统3智能压板防误操作系统4智能压板防误操作系统5现场调试时无需对智能压板的地址进行一一整定，系统可以自动识别；当由于智能压板故障需要更换智能压板的智能检测部件时，也无需重新进行地址整定。＞压板可以提供手动检测接口智能压板上具有可以手动检测压板本身是否有问题的接口。＞压板具有明显的可视断开点在操作智能压板投退的时候可以明显看到压板的金属部分是否投退到位。＞与防误系统的无缝接入智能压板防误操作系统能作为一个子系统嵌入到防误系统中，形成从一次到二次完整的防误解决方案。＞与综自系统的完美配合智能压板控制釆用标准规约，可以作为综自的一个间隔层的设备接入到综合自动化系统中，实现软压板和硬压板的全面监视。操作压板状态实时监智能压板防谋操作系统64系统特点智能压板防误系统压板实时防与防误及综自系统结智能压板防谋操作系统7智能压板防谋操作系统操作流程图①在智能压板防误主机上模拟操作并传票■压板操作乌叼操作票智能压板防谋操作系统9智能压板防谋操作系统10智能压板防误操作系统11智能压板防谋操作系统智能压板防谋操作系统13斥板31；安装板圧板检测部分压板本体智能智能压板防谋操作系统7主要技术参数＞主回路端子，接通情况下接触电阻不大于0.02欧姆＞主回路端子长期通电，电流8A,温升不大于10°C＞主回路端子长期通电，电流20A,温升不大于40°C＞主触点插拔次数不小于10000次＞压板绝缘件材料：AES＞阻燃等级：UL94-V0级＞环保：无污染环保型＞正常工作大气条件环境温度:-20°C〜+70°C相对湿度:5%〜95%大气压力:86kPa〜106kPa海拔高度:不大于4000m＞贮存、运输的极限环境温度压板的贮存、运输允许的环境温度为-25°C〜+85°C；相对湿度不大于85%,在不施加任何激励量的条件下，不出现不可逆变化。＞延迟响应时间：智能压板防谋操作系统15压板位置变化后，智能压板防误主机接收到的时间延迟t〈3s；压板上电后初始化时间，t＜5s。＞功率消耗当正常工作时，每个压板检测回路功耗不大于0.15W,智能压板控制器功耗不大于2W。＞绝缘性能绝缘电阻：在大气压力86kPa〜106kPa的条件下，压板的主回路及外壳之间,以及电气上无联系的各回路之间，用1000V兆欧表测量其绝缘电阻值，应不小于100血。介质绝缘强度：主接线端子与接地端之间、主回路和检测回路之间能够承受交流2000V,历时lmin的试验，应无击穿或闪烙现象。绝缘电阻检测：本端子主接线端——接地端之间的绝缘电阻用开路电压1000V的测试仪器测量，应不小于100M欧姆。＞冲...
