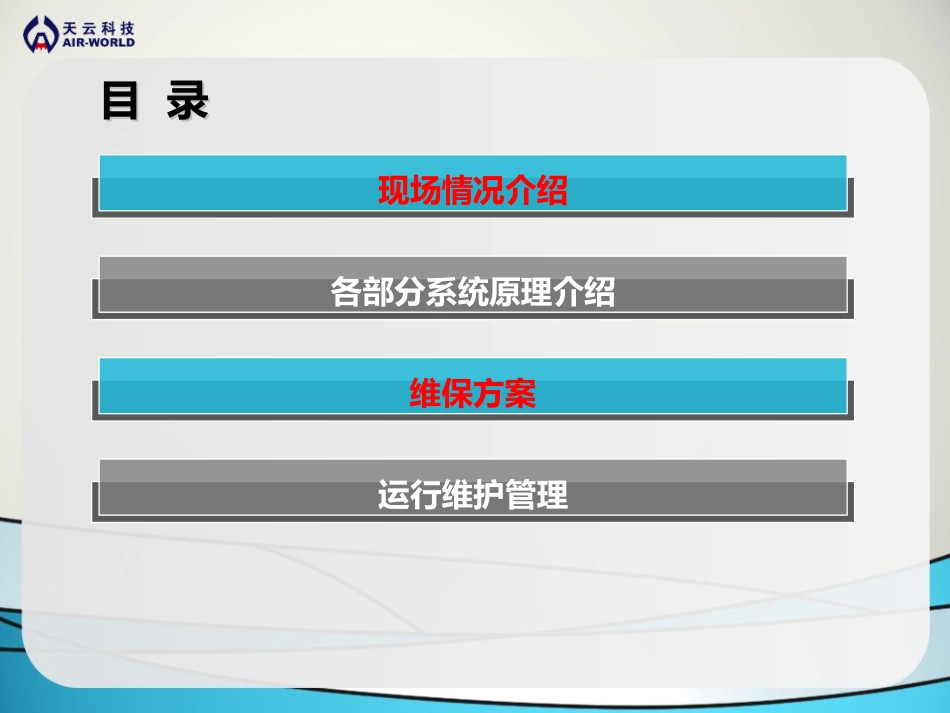

北京市委党校空调机组情况报告北京天云动力科技有限公司北京天云动力科技有限公司BeijingAir-worldScience&TenchnologyCo.,Ltd.BeijingAir-worldScience&TenchnologyCo.,Ltd.www.air-world.com目录目录现场情况介绍各部分系统原理介绍维保方案运行维护管理北京市委党校内该次空调系统有4栋建筑：4号楼、礼堂、口字楼和图书馆。4号楼：主要为宾馆，宾馆内空调为风机盘管，需24小时为宾馆房间提供冷热水。该楼内空调机房位于地下室1层，该空调系统已使用16年，机组设备老化严重。礼堂：由北侧教室、南侧教室和大礼堂组成，教室主要为党校学习使用，礼堂为大型会议活动使用，空调为间隙性使用。空调系统为全空气系统，通过风管将冷量送入空调房间，制冷系统由4组16套氟循环系统构成，室外机为风冷冷凝器，位于楼顶。口字楼：主要为办公使用，属于间歇式使用，房间内空调采用风机盘管，空调机房位于地下1层机房，由10套氟循环系统构成，室外机为风冷冷凝器，位于口字楼楼顶。图书馆：图书馆内空调属于间歇式使用，空调机房位于地下1层，有2台冷水机组，冷却塔位于图书馆楼顶；地下1层有3台空调箱，4层有1台空调，通过风管将冷量送入空调房间。现场情况介绍招标签约一、一、44号楼系统制冷原理介绍号楼系统制冷原理介绍系统图系统图1）氟制冷循环系统24台压缩机冷凝盘管储液罐2）乙二醇冷却循环系统3）风冷循环系统该系统主要为制冷剂进行降温，将热量散发到室外。主要由6套冷凝盘管和3台轴流式风机组成，在系统运行时，开启风机，冷风通过冷凝盘管吸收热量，降低盘管内制冷剂温度，起到冷凝的作用。该系统主要为末端风机盘管提供冷冻水，在通过该系统主要为末端风机盘管提供冷冻水，在通过22套循环泵套循环泵回到套管式蒸发器进行换热，换热完成后在进入空调末端。回到套管式蒸发器进行换热，换热完成后在进入空调末端。4）冷冻水循环系统二、礼堂系统制冷原理介绍二、礼堂系统制冷原理介绍系统图系统图11）礼堂）礼堂礼堂空调制冷系统由氟系统和风系统组成：礼堂空调制冷系统由氟系统和风系统组成：氟系统共氟系统共1212套循环系统，压缩机和蒸发器均位于礼堂东北角套循环系统，压缩机和蒸发器均位于礼堂东北角11层设备间，冷凝器为风冷冷凝器，共层设备间，冷凝器为风冷冷凝器，共1212台，位于该房间楼台，位于该房间楼顶。顶。风系统从风系统从33个空调箱出来的冷风通过风道送入礼堂内，在从个空调箱出来的冷风通过风道送入礼堂内，在从回风风道回来，与蒸发器进行热交换，实现风系统的循环。回风风道回来，与蒸发器进行热交换，实现风系统的循环。蒸发器和压缩机箱体蒸发器和压缩机箱体风冷冷凝器风冷冷凝器22）北侧教室：）北侧教室：北侧教室制冷系统也为氟系统和风系统组成：北侧教室制冷系统也为氟系统和风系统组成：氟系统共氟系统共88套循环系统，分为冷凝部分和蒸发部分；位于北套循环系统，分为冷凝部分和蒸发部分；位于北侧教室楼顶。风系统同礼堂风循环系统；侧教室楼顶。风系统同礼堂风循环系统；北侧教室设备北侧教室设备33）南侧教室：）南侧教室：该系统原理同北侧空调系统，只是设备的位置不同。该系统原理同北侧空调系统，只是设备的位置不同。南侧教室设备南侧教室设备三、口字楼系统制冷原理介绍三、口字楼系统制冷原理介绍系统图系统图11）氟制冷循环系统：）氟制冷循环系统：该系统同为组装而成，由该系统同为组装而成，由1010套氟制冷循环系统并联构成，压套氟制冷循环系统并联构成，压缩机位于地下室，其后制冷剂通过铜管进入冷凝器换热，冷缩机位于地下室，其后制冷剂通过铜管进入冷凝器换热，冷凝器为风冷冷凝器，位于口字楼楼顶，换热完成后通过膨胀凝器为风冷冷凝器，位于口字楼楼顶，换热完成后通过膨胀阀调节流量在进入套管式蒸发器，与冷冻水系统进行换热，阀调节流量在进入套管式蒸发器，与冷冻水系统进行换热，在回到压缩机，实现制冷循环在回到压缩机，实现制冷循环压缩机压缩机风冷冷凝器风冷冷凝器22）冷冻水循环系统：）冷冻水循环系统：该系统主要为空调房间内的风机盘管提供冷冻水，在通过该系统主要为空调房间内的风机盘管提供冷冻水，在通...
